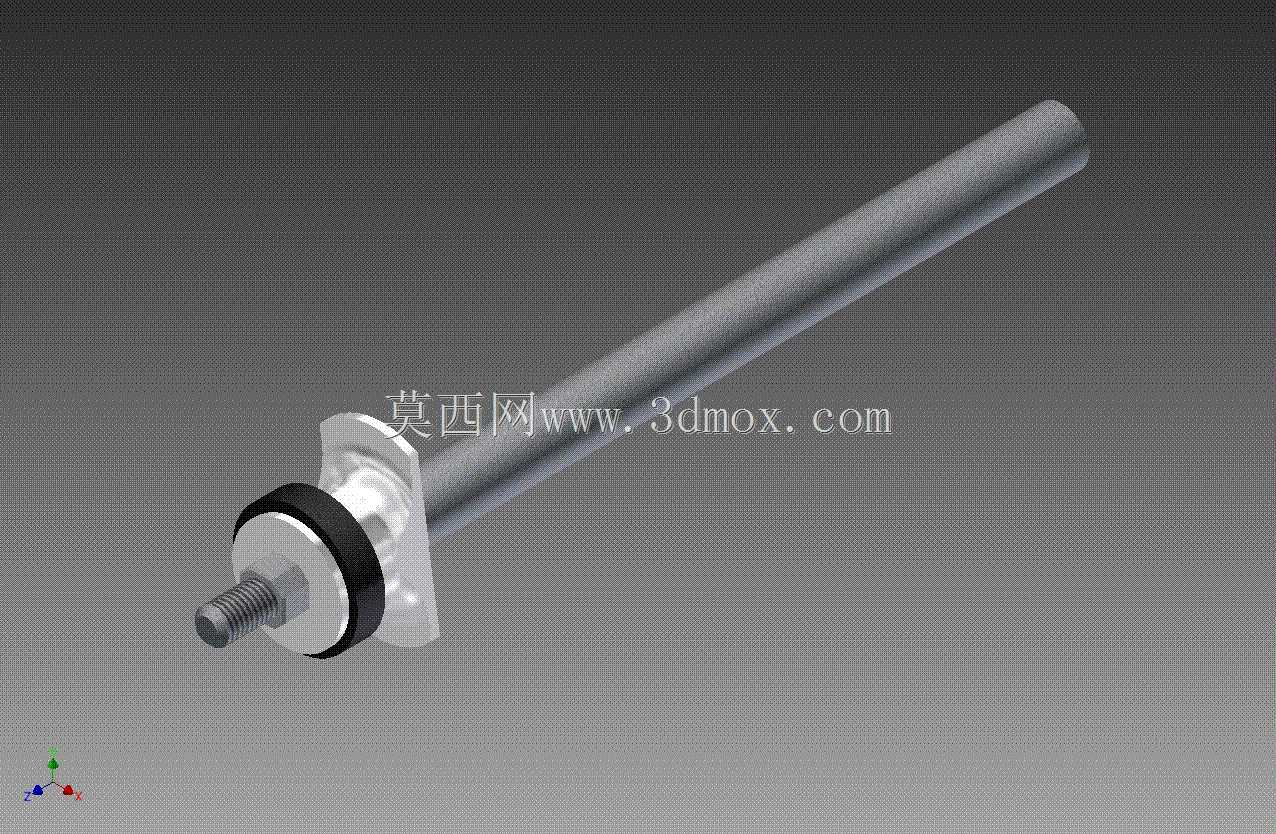

带密封结构的长杆法兰紧固连接组件

　　这类带密封结构的长杆法兰连接组件，常应用在需要贯穿式紧固且对界面密封有要求的设备装配场景中，比如低压流体管路的侧壁穿装固定、薄型设备舱体的外挂件安装、小型压力容器的附件挂载点位，区别于普通的螺栓法兰连接，它将密封垫圈、定位法兰片与长杆紧固主体做了集成式的结构设计，能减少现场装配时的零件分拣工作量，也能避免多零件叠装时容易出现的错位、密封件偏压问题。从实际使用的功能逻辑来看，组件的长杆部分承担主要的贯穿定位与拉力承载作用，杆身采用等直径光杆设计，穿装时能顺畅穿过预制的安装通孔，不会因为螺纹段的牙型磕碰孔壁造成涂层脱落或者孔口毛刺，端部的螺纹段长度经过匹配设计，刚好满足螺母锁紧后预留2-3牙的安全外露要求，

　　既不会因为螺纹过长造成锁紧后多余牙段积灰积液，也不会因为螺纹过短导致锁紧啮合长度不足出现连接松脱。靠近螺纹端的法兰片是整个组件的核心承载界面，片体采用带翻边的冲压成型结构，翻边结构刚好能套在光杆上实现径向定位，装配时法兰片的平面侧贴合被安装件的外壁，配合套在光杆上的弹性密封垫圈，在螺母锁紧过程中，密封垫圈被均匀压在法兰片与安装基面之间，能阻断安装间隙处的液体、粉尘渗入路径，同时法兰片的大接触面积能分散锁紧压力，避免软质基面或者薄钣金基面被局部压溃变形。设计这类组件的时候，首先要确认安装场景的贯穿厚度，以此确定光杆段的有效长度，光杆长度需要比被连接的两层构件总厚度大2-3mm，给密封垫圈的压缩变形预留足够空间，

　　不能出现光杆过短导致螺母锁紧到螺纹尽头仍然无法压紧密封件的情况，也不能让光杆过长导致装配后杆身在构件内部晃动，出现连接刚性不足的问题。其次要核算法兰片的外径尺寸，外径需要比安装通孔的直径大8-12mm，保证法兰片能完全覆盖孔口间隙，同时要匹配密封垫圈的尺寸，垫圈的内径要略大于光杆直径0.5-1mm，方便套装的同时不会出现径向窜动，垫圈的外径要比法兰片外径小2mm，避免锁紧后垫圈被过度挤压溢出法兰接触面，影响密封效果。安装边界方面，这类组件要求安装基面的孔位同轴度偏差不超过1mm，否则穿装时法兰片的翻边会与孔壁发生卡滞，无法完全贴合基面；锁紧螺母时的扭矩需要匹配密封垫圈的材质特性，比如采用丁腈橡胶垫圈时，扭矩控制在8-12N·m即可，

　　既能保证垫圈压缩量达到30%左右实现可靠密封，又不会因为扭矩过大压裂垫圈或者造成法兰片变形。在日常的设备运维场景中，这类集成式法兰连接组件比零散的螺栓、垫圈、法兰片组合更适合批量装配的生产线，工人不需要逐一核对零件匹配关系，拿取单件即可完成穿装锁紧，能有效降低装配出错率，同时因为密封件与法兰片的定位关系在组件结构上已经做了限位，不会出现普通装配时垫圈放偏、漏装的问题，能大幅提升连接点位的长期可靠性。另外杆身的表面处理一般采用镀锌钝化工艺，能适应常规的工业环境防腐蚀要求，端部的螺纹段在加工后会做去毛刺处理，避免穿装时刮伤密封垫圈内圈，法兰片的冲压边缘会做倒钝处理，不会割伤安装人员的手部，也不会在长期使用中因为边缘应力集中出现开裂问题。
