全地形车专用3/8-24规格车轮紧固螺柱

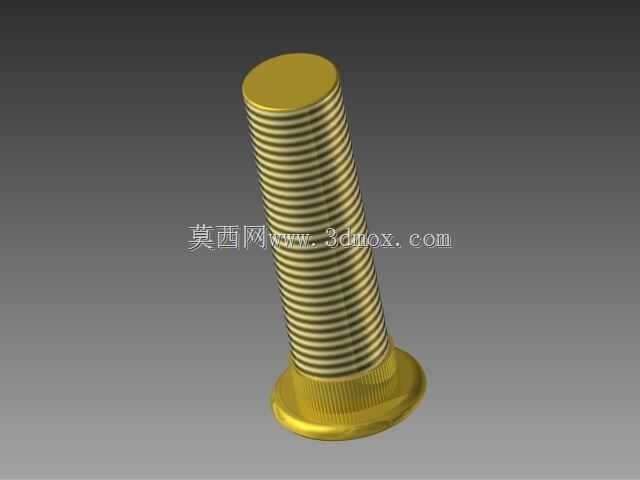

　　在非道路全地形车辆的行走系统装配环节，车轮螺柱是承担轮毂与轮辋刚性连接的核心受力零件，日常作业中需要持续传递整车驱动力、制动力，同时承受越野工况下路面传递的交变冲击载荷，一旦出现连接失效，会直接引发车轮脱落的恶性安全事故，因此这类零件的结构设计、尺寸匹配都需要严格贴合整车的装配边界与受力要求。这款适配ATV车型的3/8-24规格车轮螺柱，采用盘头带滚花的结构设计，螺杆部分为统一的细牙外螺纹，牙型角符合统一螺纹标准，螺距匹配3/8-24的规格参数，螺纹段长度覆盖常规ATV钢制轮辋的安装厚度范围，装配时螺杆穿过轮辋的对应安装孔后，配合锁紧螺母即可完成车轮的固定。螺柱头部的法兰盘结构，相比普通圆柱头螺栓拥有更大的承压接触面积，

　　装配后可以将螺母的锁紧力均匀分散到轮毂的安装座面上，避免局部压应力过大造成轮毂安装面的压溃变形，尤其是铝合金材质的轮毂座，大接触面的法兰头能有效降低长期使用后的接触面蠕变风险。头部法兰下方的滚花结构，是这类压装式车轮螺柱的核心设计细节，滚花的齿高与齿距匹配轮毂安装孔的过盈配合尺寸，压装过程中滚花齿会嵌入轮毂安装孔的内壁金属层，形成可靠的防转结构，避免车辆行驶过程中螺母锁紧时螺柱跟随转动，也能在长期交变载荷下防止螺柱出现周向窜动，保证连接副的锁紧力矩长期稳定。从实际安装边界来看，这款螺柱的总长度适配常规ATV车型轮毂的安装凸台厚度，压装后螺纹段露出轮辋安装面的长度满足锁紧螺母的有效啮合圈数要求，

　　既不会因为螺纹露出过长造成螺母无法完全锁紧，也不会因为螺杆过短导致啮合牙数不足引发螺纹滑牙失效。头部法兰的直径尺寸大于轮毂安装孔的直径，压装到位后法兰端面与轮毂安装座面完全贴合，形成轴向的定位基准，保证螺柱压装后的轴向位置精度，避免多个螺柱压装后伸出长度不一致导致轮辋安装偏斜。在实际选型应用中，这类螺柱多用于小排量全地形车、沙滩车的前轮或后轮轮毂装配，相比普通的穿装螺栓，压装式螺柱在装配车轮时不需要额外固定螺栓头，只需对准轮辋孔位套入后锁紧螺母即可，大幅提升野外场景下更换轮胎的作业效率，尤其是在非铺装路面的户外作业场景，轮胎更换频率较高，这种结构的紧固件能有效降低维修操作的复杂度。从受力设计角度，螺柱的杆部采用等直径设计，

　　螺纹小径与光杆部分的尺寸差控制在合理范围，避免截面突变造成的应力集中，在承受车轮侧向冲击时，应力可以沿杆部均匀传递，不会在螺纹收尾处出现应力断裂的问题。头部与杆部的过渡位置采用大圆角过渡，进一步降低应力集中系数，满足越野工况下频繁冲击载荷的疲劳强度要求。建模过程中，螺纹部分采用精确的牙型轮廓扫描生成，还原真实螺纹的啮合间隙，滚花部分采用圆周阵列的齿形结构还原真实压装的咬合形态，法兰盘的端面倒角、杆部末端的导入倒角都按照实际加工工艺要求建模，导入倒角的角度与尺寸满足压装时的导向需求，装配时可以顺利压入轮毂安装孔，不会出现孔口刮削金属碎屑的问题。在三维装配验证环节，将该螺柱模型导入轮毂总成装配体后，可以直接验证压装深度、螺纹露出长度、法兰面贴合度等装配尺寸，提前排查干涉问题，避免实际加工装配时出现孔位不匹配、螺柱长度不合适的问题，对于整车厂的底盘设计人员、售后配件的选型人员来说，精准的三维模型可以直接用于装配干涉检查、维修配件的尺寸核对，减少实物试装的验证成本。日常使用中，这类螺柱的锁紧力矩需要匹配螺纹规格与材质强度，过大的锁紧力矩会造成螺纹屈服拉长，过小的力矩则会导致车轮松动，设计时的杆部强度等级匹配8.8级以上的紧固件性能要求，满足全地形车高速行驶、越野冲击下的载荷需求，滚花部分的抗扭强度可以承受螺母锁紧时的最大力矩，不会出现压装后螺柱跟转的问题。
