单层住宅平面布局设计施工参考图纸

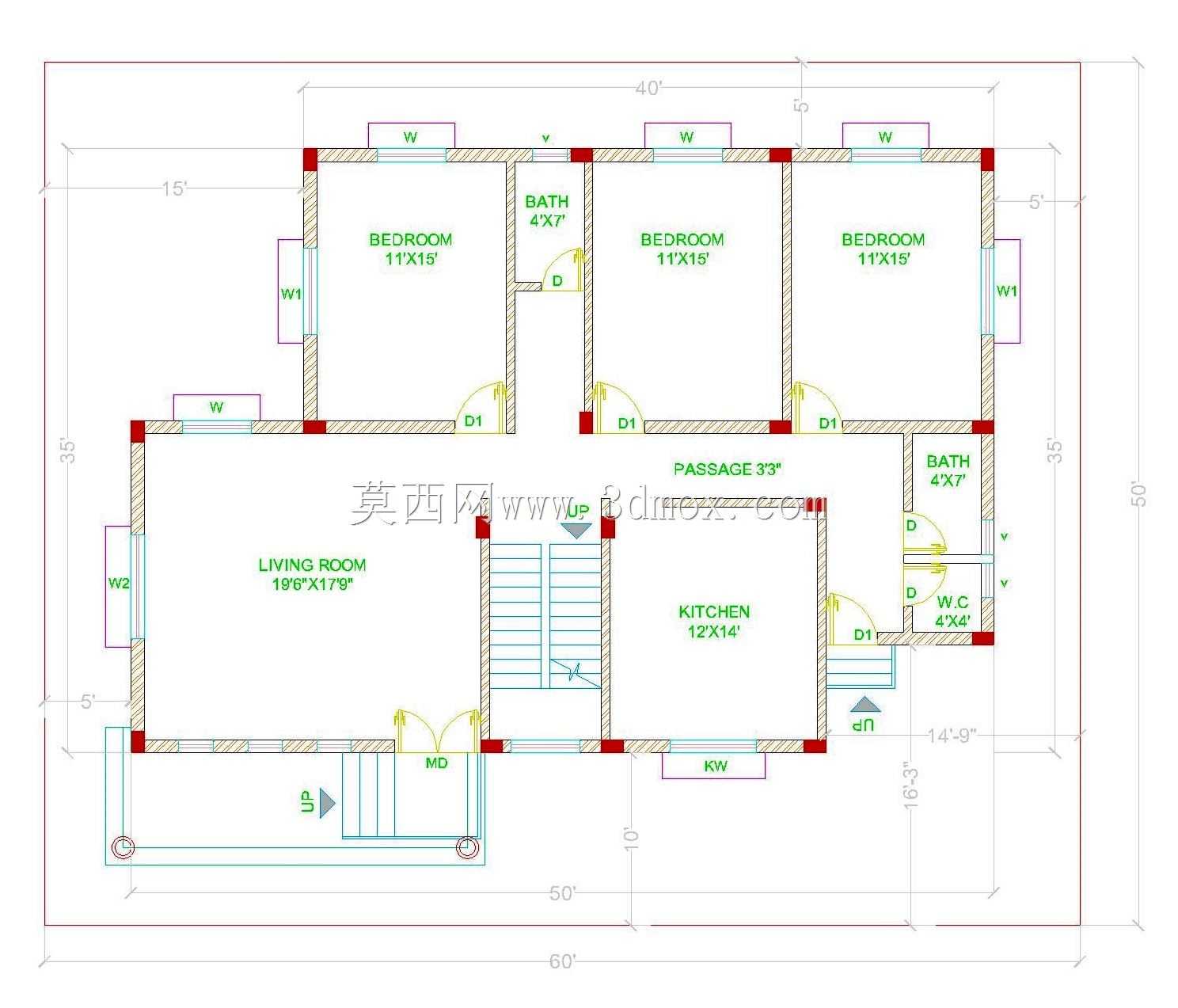

　　这份单层住宅平面布局图纸，核心服务于乡村自建房、小型独栋住宅的前期方案敲定与施工放线环节，是结构设计、建筑施工从业者对接业主需求、落实施工工序的核心参照依据。从实际工程落地的角度看，这类平面图纸需要先明确各功能区的动线逻辑，避免后期施工出现空间浪费、动线交叉的问题。图纸里将公共活动区设置在靠近入户的位置，18英尺乘17英尺9英寸的客厅空间足够容纳日常家庭聚会、访客接待的需求，入户位置直接衔接楼梯与公共过道，3英尺3英寸宽的过道尺寸完全满足日常通行、家具搬运的最小宽度要求，不会出现后期大件家具无法入户的尴尬情况。三个面积一致的卧室均布置在户型靠内侧的区域，每个卧室都预留了外窗位置，保证自然采光与通风效果，

　　卧室门洞的开向全部朝向公共过道，不会出现门体开启后遮挡动线、磕碰家具的问题，两个卫生间分别布置在公共区与卧室区衔接的位置，既方便访客使用，也能缩短卧室区住户的如厕动线，4英尺乘7英尺的卫生间尺寸刚好可以容纳洗手台、坐便器与淋浴区，满足日常使用的功能需求。厨房设置在户型靠近侧门的位置，12英尺乘14英尺的操作空间可以排布L型操作台，预留了冰箱、灶具、洗菜盆的安装位置，侧门的设置方便日常厨余垃圾清运、食材采购入户，避免买菜、扔垃圾的动线穿过客厅区域，减少对公共活动区的干扰。图纸上标注的所有尺寸均为墙体完成面的净空尺寸，施工放线时需要结合墙体厚度、抹灰层厚度预留足够的余量，外窗的位置统一标注了W标识，对应常规住宅外窗的安装尺寸，

　　施工时可以直接参照尺寸预留窗洞，不需要二次调整。楼梯位置设置在入户旁的公共区域，双跑楼梯的踏步宽度、高度都符合民用住宅的设计规范，楼梯下方的空间可以预留作为储物间使用，提升空间利用率。从建模与施工对接的角度看，这份平面图纸可以直接作为三维户型建模的底图，导入建模软件后按照标注尺寸拉伸出墙体高度，预留出门洞、窗洞的位置，就能快速生成完整的住宅三维模型，方便给业主做可视化的效果展示，也能提前核对梁柱位置、管线走向是否存在冲突，避免施工过程中出现返工。图纸里的墙体定位尺寸全部做了闭合校验，不会出现尺寸链矛盾的问题，施工人员拿到图纸后可以直接按照标注的总尺寸、分段尺寸放出墙体边线，不需要额外核算尺寸，能有效提升施工放线的效率。各功能区的面积配比经过了实际使用场景的验证，没有出现异形空间、难以利用的死角区域，所有房间的方正度都能满足家具摆放的要求，住户后期装修时不需要做大规模的空间拆改，能有效控制装修成本。
