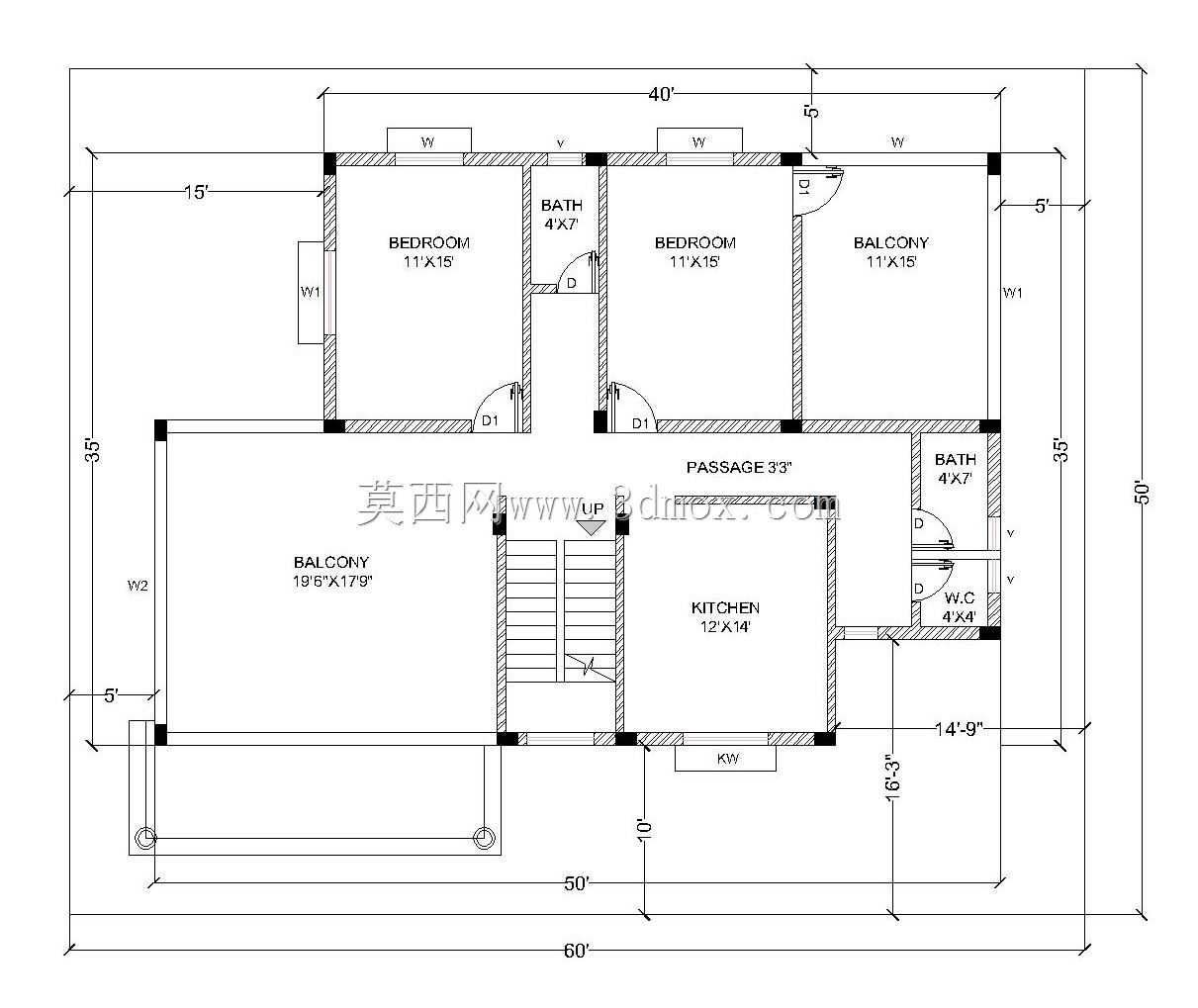

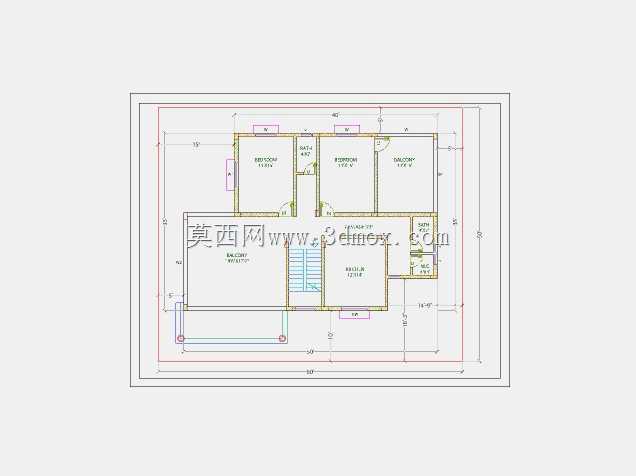

住宅首层平面布局结构设计图纸

　　这份首层平面布局的设计成果，核心服务于独栋民用住宅的首层空间规划落地，在实际工程应用中，可直接作为土建施工放线、墙体砌筑、水电点位预留、室内空间分隔的核心参照依据，也能为后续室内装修设计、建筑三维建模还原提供精准的二维基准。从实际使用场景来看，该平面覆盖了家庭日常起居的全部核心功能区，包含三间独立卧室、两个卫生间、独立厨房、两处阳台以及连通上下层的楼梯间，同时预留了公共通行过道，完全满足多人口家庭的首层居住使用需求。

　　从设计思路层面来看，整个平面采用规整的矩形外轮廓，最大化利用土地面宽与进深资源，外轮廓总面宽控制在60英尺尺度，总进深控制在35英尺尺度，整体外边界方正规整，能够有效降低土建施工的支模、砌筑难度，减少不规则边角带来的建材损耗。功能分区上采用动静分离的排布逻辑，将卧室这类需要安静环境的休息区集中布置在平面北侧区域，将厨房、卫生间、阳台这类有水、活动频繁的功能区布置在平面南侧与中部区域，中间通过3英尺宽的公共过道连通所有功能房间，避免不同使用场景下的动线交叉干扰。

　　具体到各功能区的尺寸边界，北侧三间卧室的面宽与进深均控制在11英尺×15英尺的尺度，能够轻松摆放下双人床、衣柜、床头柜等常规卧室家具，预留出足够的通行与活动空间；每间卧室都预留了外窗安装位，保证自然采光与通风需求。两处卫生间分别布置在北侧卧室区中部与平面东南侧，其中北侧卫生间紧邻两间卧室，方便夜间使用，东南侧卫生间靠近公共区域与厨房，兼顾访客与厨房操作时的使用需求，两个卫生间均预留了卫生洁具的安装点位，给排水接口位置清晰标注。厨房区域布置在平面南侧中部，面宽12英尺、进深14英尺，预留了橱柜、灶台、洗菜盆的布置空间，外侧紧邻厨房的阳台可作为生活阳台使用，满足洗衣、晾晒、杂物存放的需求；平面西南侧的大阳台面宽达到18英尺6英寸、进深12英尺，可作为休闲阳台使用，连通公共活动区域，拓展室内活动空间。

　　连通上下层的楼梯间布置在平面中部位置，紧邻公共过道，上下楼的动线不会穿越任何私密房间，楼梯的踏步尺度按照民用住宅常规通行标准设计，预留了足够的梯段宽度与休息平台空间，满足日常通行与家具搬运的尺寸需求。所有墙体的厚度、门洞的位置与开向都在平面上做了清晰标注，卧室门均朝向公共过道开启，卫生间门采用向内开启的设计，避免占用公共通行空间，入户门设置在平面北侧中部，进入后直接连通公共过道，可快速到达所有功能房间。

　　从安装与施工边界来看，平面上清晰标注了所有外墙的外轮廓尺寸、内墙的分隔位置，外窗的窗台高度、窗宽尺寸都做了对应标注，施工时可直接按照标注尺寸预留门窗洞口，不需要额外进行尺寸换算。水电点位的预留逻辑完全贴合各功能区的使用需求，卧室预留了插座、开关、照明的点位，厨房预留了大功率电器的插座与给排水接口，卫生间预留了淋浴、洗手台、马桶的给排水点位与防水施工边界，阳台预留了排水地漏与照明点位。整个平面的尺寸标注采用英制单位，符合部分海外住宅项目的施工习惯，所有标注尺寸均为净空尺寸参考，施工时可根据墙体砌筑厚度、抹灰层厚度做对应微调，保证最终建成的空间净尺寸满足设计要求。在三维建模过程中，可直接导入该平面作为底图，按照标注尺寸拉伸墙体、放置门窗构件、划分功能区域，快速完成住宅首层的三维模型搭建，为后续的效果图渲染、施工模拟、工程量统计提供精准的模型基础。
