单体竞赛级小帆船外观结构设计

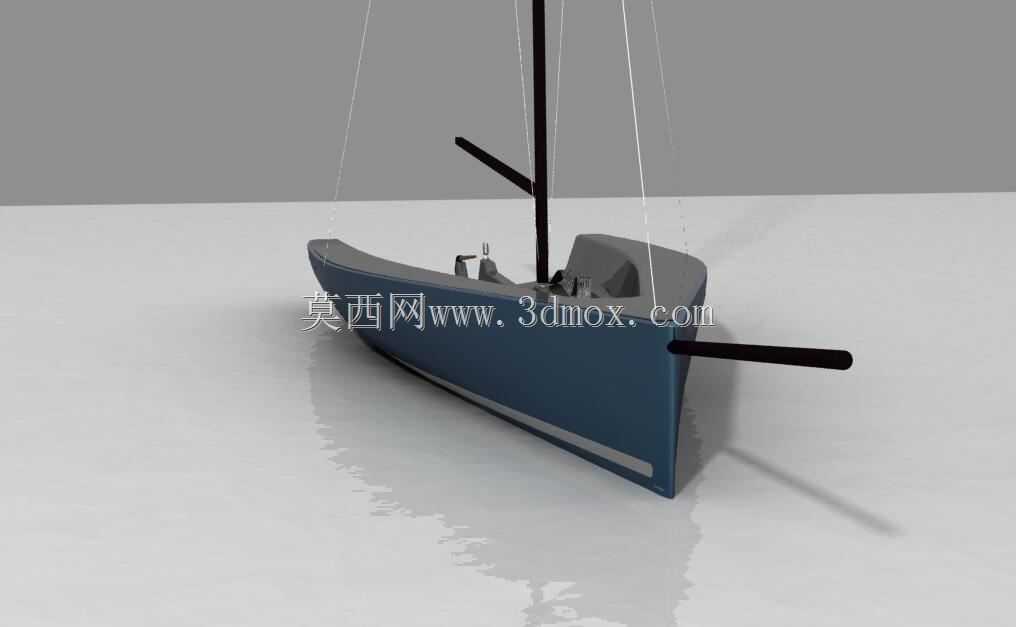

　　这款单体小帆船的结构设计，核心面向近岸小型帆船赛事的参赛使用需求，整体围绕轻量化、低航行阻力、操控响应灵敏三个核心方向展开。从船体线型来看，船首采用窄V型切入设计，能够在航行时有效破开迎浪，减少波浪对船体的抬升阻力，船身中部做了适度的舷弧外飘，既可以在横倾时提供足够的回复力矩，避免航行中出现侧翻风险，也能减少航行时甲板上浪的情况，适配近岸海域常见的短周期碎浪工况。船尾采用窄平艉设计，能够在顺风航行时减少船尾涡流带来的阻力损失，同时为舵系安装预留足够的结构空间。

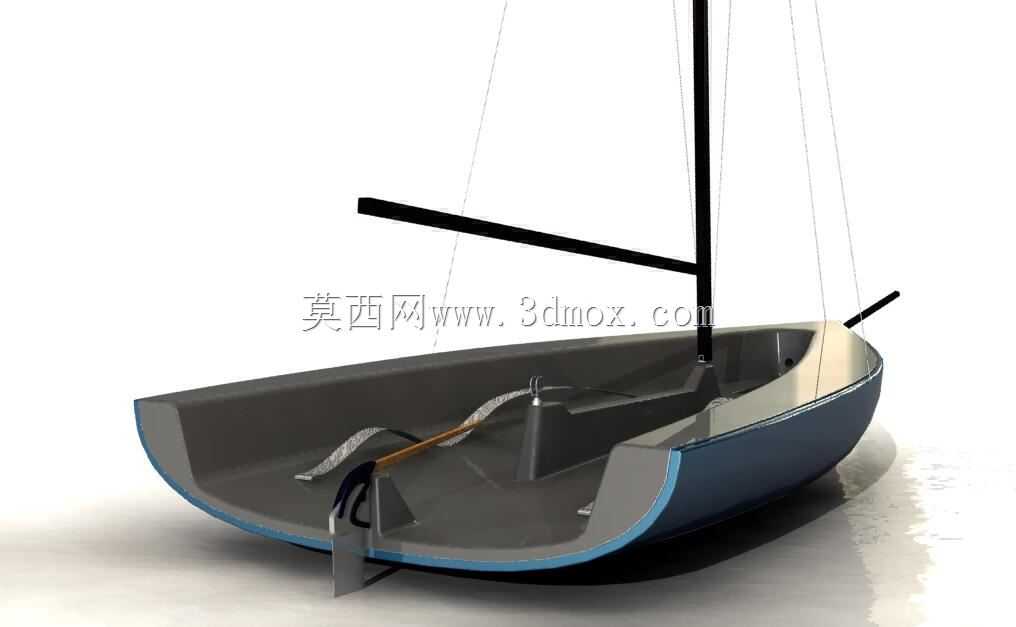

　　从结构布局来看，船体内部做了极简的舱室划分，仅在船身中部预留了操控站位空间，取消了休闲类帆船的居住、储物冗余结构，最大程度降低船体自重，桅杆采用单立柱后置布局，桅杆安装位位于船身中后段，能够让帆面的受力中心与船体的浮心位置形成最优匹配，在迎风航行时减少舵叶的修正压力，降低操舵人员的体力消耗。船身两侧伸出的帆桁结构做了等长对称设计，能够在换舷操作时快速完成帆面的受力切换，减少换舷过程中的航速损失，适配竞赛场景下频繁的航向调整需求。

　　从安装边界来看，船体整体长度控制在五米级范畴，宽度不超过一米八，既能够满足单人或双人操控的站位需求，也能够适配普通小型拖车的运载尺寸要求，不需要办理超宽运载手续，方便参赛时的陆路转运。船体底部做了嵌入式的稳向板安装槽，稳向板采用可升降设计，在近岸浅水区航行时可以将稳向板升起，避免触底搁浅，在深水区迎风航行时将稳向板完全放下，能够有效减少船体的横向漂移，提升迎风航行的角度效率。舵系采用悬挂式安装结构，舵叶深度与稳向板最大下放深度保持齐平，避免停靠时舵叶先触碰岸基造成结构损坏。

　　从实际应用场景来看，该结构除了适配专业近岸帆船赛事的训练、参赛使用外，也可以作为内陆湖泊、平缓库区的休闲航行载具使用，船体的线型设计在微风工况下也能获得足够的推力，不需要依赖动力辅助就能完成航行操作。船体的上层结构做了一体化的甲板防滑设计，甲板表面预留了防滑纹路的安装位，操控站位区域做了局部凹陷处理，能够让操船人员在船体横倾时获得足够的脚部支撑，不需要额外安装防滑绑带就能完成大角度倾斜航行的操控。桅杆与船体的连接部位做了加强型的嵌入式支座，能够将帆面传递的拉力均匀分散到船身的纵向龙骨结构上，避免局部应力集中造成船体结构开裂，支座位置预留了多组挂点，能够根据不同的风力工况调整帆的安装高度，适配从二级风到六级风的航行使用需求。

　　在细节设计上，船舷两侧做了内嵌式的系缆桩安装位，不会突出船体表面增加航行风阻，船首位置预留了牵引挂点，方便上岸时的拖拽转运，船尾位置预留了小型拖曳挂点，可以在训练时拖曳浮标等训练辅助设备。船体的吃水深度在稳向板收起时仅为0.3米，能够适应大部分近岸浅滩、内河航道的水深要求，稳向板完全放下时吃水深度为1.2米，能够获得足够的侧向阻力，提升航行的指向性。整体结构没有多余的装饰性部件，所有外露结构都围绕航行功能设计，外露的连接件都采用沉头安装方式，保证船体表面的流线完整性，减少航行过程中的摩擦阻力。
