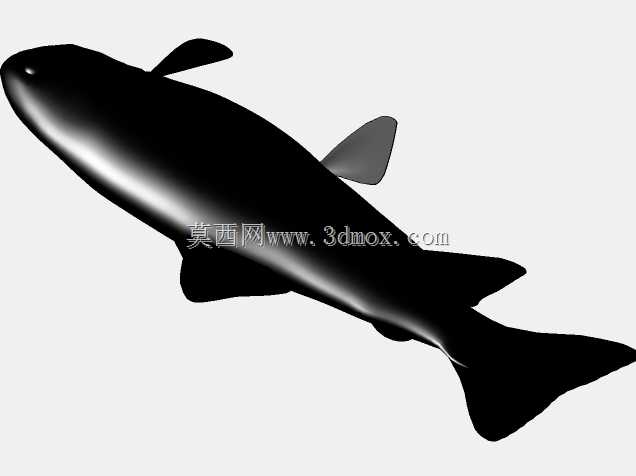

仿生流线型下岛鱼实体造型设计

　　这款仿生鱼造型的实体结构，最初的设计出发点是面向水下探测仿生载体、休闲垂钓模拟教具、文创展陈摆件这三类场景做的结构落地，在做外形曲面构建的时候，优先还原了自然水域中下岛鱼的真实体态比例，没有做夸张的艺术化变形，整体曲面过渡全程保持G2连续，避免出现曲面折角、曲率突变的问题，不管是后续做3D打印实体样件，还是做CNC加工的曲面走刀，都能减少刀路顿挫，保证成型后的表面顺滑度。从结构边界来看，整体造型沿鱼体纵向中轴线完全对称，头部钝圆的弧度是参照真实鱼类的流体阻力特性做的优化，在低速水流环境下，这种钝头加逐步收窄的躯干曲线，能把迎流面的紊流范围压缩到最小，要是用作水下小型探测装置的载体外壳，头部位置预留的内部空腔刚好可以放置微型摄像头、

　　水流传感器这类小型元器件，不会因为外壳造型的突兀导致水流扰动影响探测精度。鱼鳍部分的结构做了加厚处理，没有采用薄片状的易断结构，背鳍、胸鳍、尾鳍的根部都做了R3以上的圆角过渡，和躯干主体的连接位置做了一体化衔接，没有拼接缝隙，要是用FDM工艺打印的话，不需要额外加支撑就能直接成型，打印完成后去除支撑的工作量能减少六成以上，尾鳍的展开角度参考了真实鱼类游动时的摆幅边界，做了15度的后掠角度，既保证外观还原度，也不会因为鳍片过度外伸导致存放、搬运过程中出现磕碰断裂。躯干部分的内部是做了等壁厚的空心结构预留，壁厚统一设置为2mm，这个厚度不管是用PLA、光敏树脂做3D打印，还是用硅胶做翻模制作软质仿真鱼饵，都能保证结构强度足够，

　　不会出现按压变形的问题，同时空心结构也能预留足够的配平空间，要是用作垂钓用的模拟假饵，可以在腹部空腔位置放置配重铅粒，调整整体重心到鱼体腹侧靠前的位置，保证入水后能保持自然的水平姿态，模拟真实鱼类游动的状态。在做曲面建模的时候，全程采用四边面布线，没有出现三角面、多边面的问题，曲面的UV分布均匀，后续要是做表面纹理贴图、喷涂仿生鱼鳞纹理，不会出现纹理拉伸、错位的问题，鱼眼位置做了内凹的定位槽，直径5mm，深度1mm，刚好可以嵌入现成的仿真鱼眼配件，不需要后期额外打磨定位。整体外形的安装边界也做了充分考虑，鱼体腹部最宽处的平面度控制在0.1mm以内，要是作为展陈摆件使用，直接在腹部粘贴固定底座就能保持稳定，不需要额外做支撑结构；

　　要是作为水下仿生机器人的外壳，上下壳体的拼接位置做了止口结构，止口宽度1.5mm，配合密封圈就能实现基础的防水效果，满足浅水区域的使用需求。很多人做仿生鱼造型的时候容易忽略鱼体侧线的结构细节，这款造型在躯干两侧做了深度0.2mm的微凸线条，模拟真实鱼类的侧线感官结构，既不会破坏整体曲面的顺滑度，也能提升造型的真实感，不需要后期额外雕刻细节。从结构强度的角度考虑，鱼体最细的尾柄位置直径做了8mm，比常规的艺术化造型加粗了2mm，就算是用脆性的光敏树脂材料打印，也能承受正常的拿取力度，不会出现尾柄断裂的问题，胸鳍的外伸长度控制在15mm以内，和躯干的连接位置做了渐变加厚，从鳍尖的1mm厚度逐步过渡到根部的3mm厚度，兼顾了外观的轻薄感和结构的抗冲击能力。在实际的场景适配中，这款造型除了用作水下载体、假饵、摆件之外，也可以作为文创产品的基础母模，通过翻模制作不同材质的成品，比如金属材质的工艺摆件、软胶材质的解压玩具，因为整体曲面没有倒扣结构，开模的时候可以直接采用上下分模的方式，不需要做复杂的抽芯结构，能大幅降低模具制作的成本，分模线刚好沿着鱼体侧线的位置设置，后期打磨分模线的时候可以顺着侧线的微凸结构处理，不会留下明显的打磨痕迹。
