工业厂房架空操作检修平台结构设计

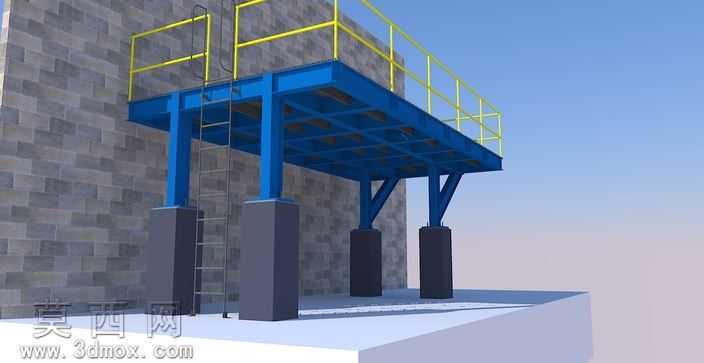

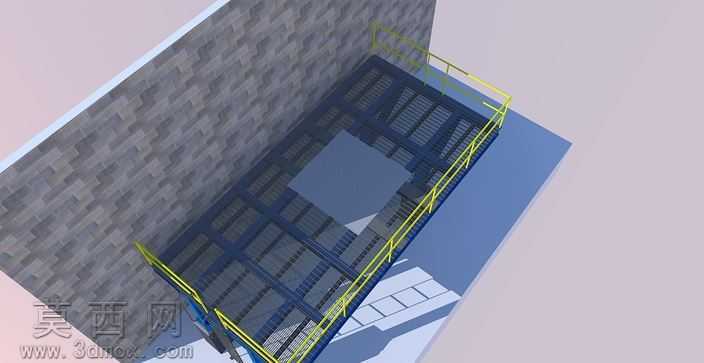

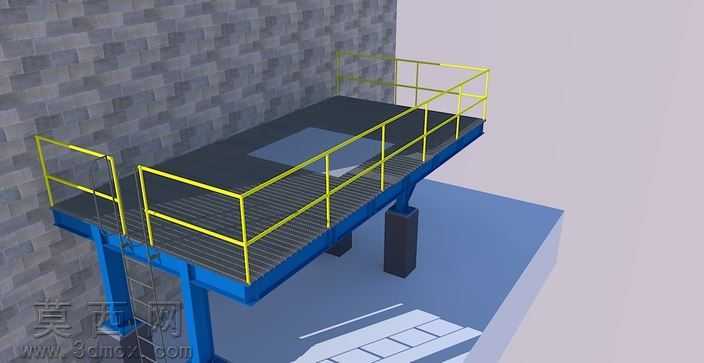

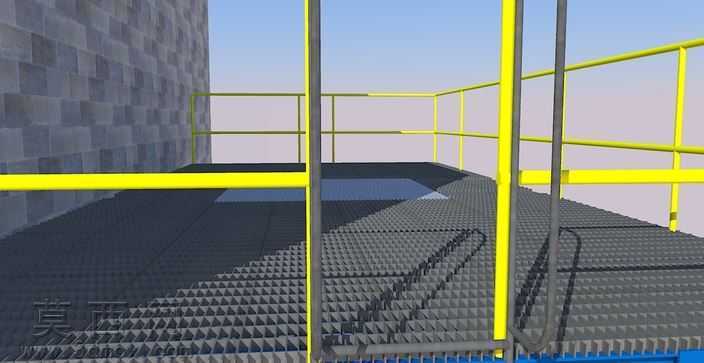

本作品为工业场景配套的架空操作检修平台三维设计，建模阶段采用SketchUp完成整体结构搭建，从基础构件到附属设施均按照工业设施常规设计比例进行还原，保证各部件尺寸符合实际使用的人机工程要求。渲染阶段采用写实风格输出效果图，针对不同构件赋予对应材质属性：平台主体承重框架采用哑光蓝色工业防锈漆金属材质，还原钢结构构件经涂装后的真实质感；平台边缘防护栏杆采用亮黄色安全警示漆材质，符合工业现场安全防护设施的色彩规范；直爬梯采用深灰色金属材质，还原钢制爬梯的磨砂金属触感；支撑立柱底部的基座采用深灰色混凝土材质，还原水泥基座粗糙的颗粒质感；背景墙体采用灰色仿石砖材质，地面采用浅灰色水泥地坪材质，整体场景光影采用晴朗日间自然光效果，阴影过渡自然，清晰呈现平台各部分的结构层次与空间关系。结构设计上，平台采用四根方形钢结构立柱作为主要竖向承重构件，立柱底部与混凝土基座刚性连接，保证整体结构的稳定性；立柱与平台主梁之间增设斜向钢支撑，强化结构抗剪性能，避免平台承重时出现结构形变；平台台面采用钢格板铺设，兼顾承重能力与防滑排水需求；平台临边三面设置标准化防护栏杆，栏杆由上下两道横杆与竖向立杆组成，高度符合工业操作平台安全规范要求；平台一侧设置直爬梯连通地面与平台台面，爬梯两侧设置扶手，满足人员上下通行的安全要求。设计思路围绕变压器配套检修操作的实际需求展开，平台悬挑于建筑墙体外侧，预留出足够的操作空间，可供检修人员站立完成设备巡检、维护操作，整体结构兼顾承重性能、安全防护性能与现场安装适配性，可直接用于工业场景的方案展示、施工交底参考，各构件均做了参数化拆分，可根据实际场地尺寸调整平台长宽、支撑高度、栏杆间距等参数，适配不同的现场安装需求。
