双杆伸缩底座式桌面照明灯具结构设计

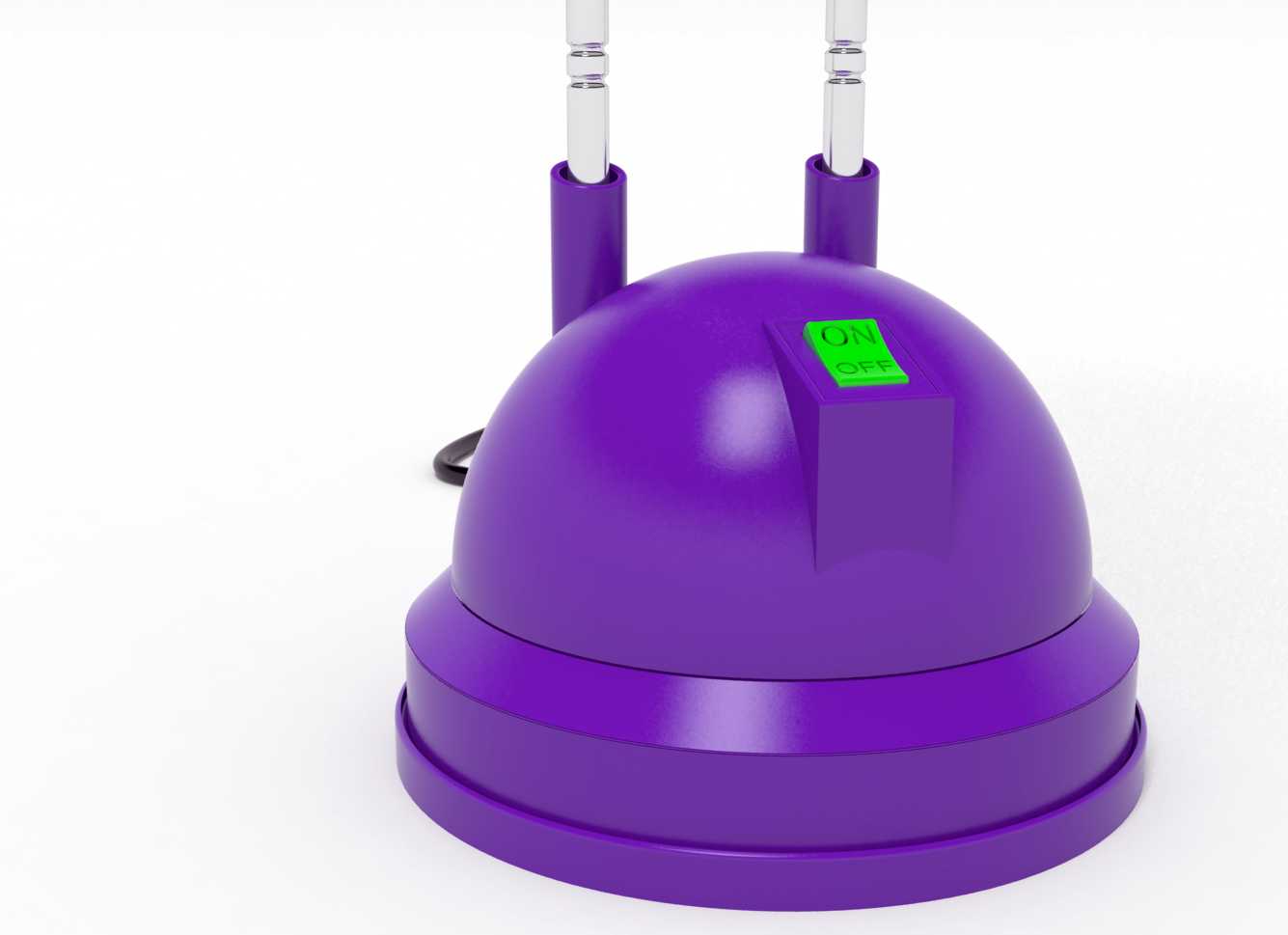

　　日常桌面作业场景中，近距离局部照明的需求覆盖了手工装配工位、检测操作台、学生书桌、办公桌面等多个场景，这类照明设备不需要覆盖大范围区域，核心要求是照射角度可调、底座放置稳定、操作便捷，不会占用过多桌面操作空间，同时外观结构要适配常规桌面的布置风格，避免过于突兀的工业感影响使用体验。这款桌面照明灯具的底座采用半球形叠加双层环形台阶的结构设计，底部的双层环形凸边一方面增大了底座与桌面的接触面积，提升放置时的抗倾覆能力，即使灯杆拉伸到最高位置、调整到最大倾斜角度时，整体重心依然落在底座支撑面范围内，不会出现侧翻问题；另一方面环形台阶的结构也为内部电路板、配重块的安装预留了足够的腔体空间，不需要额外增加底座的整体高度，就能容纳下电源接线、

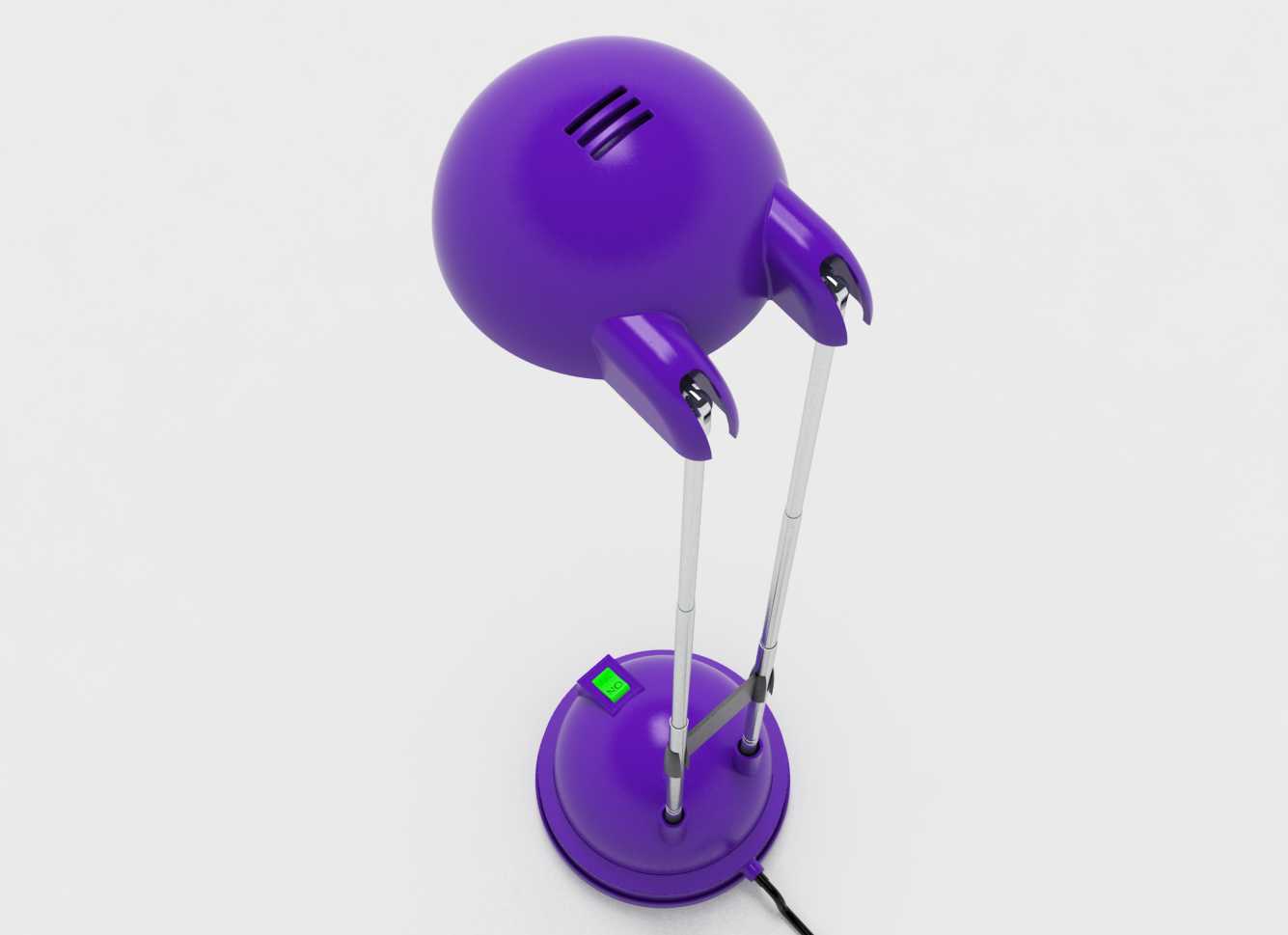

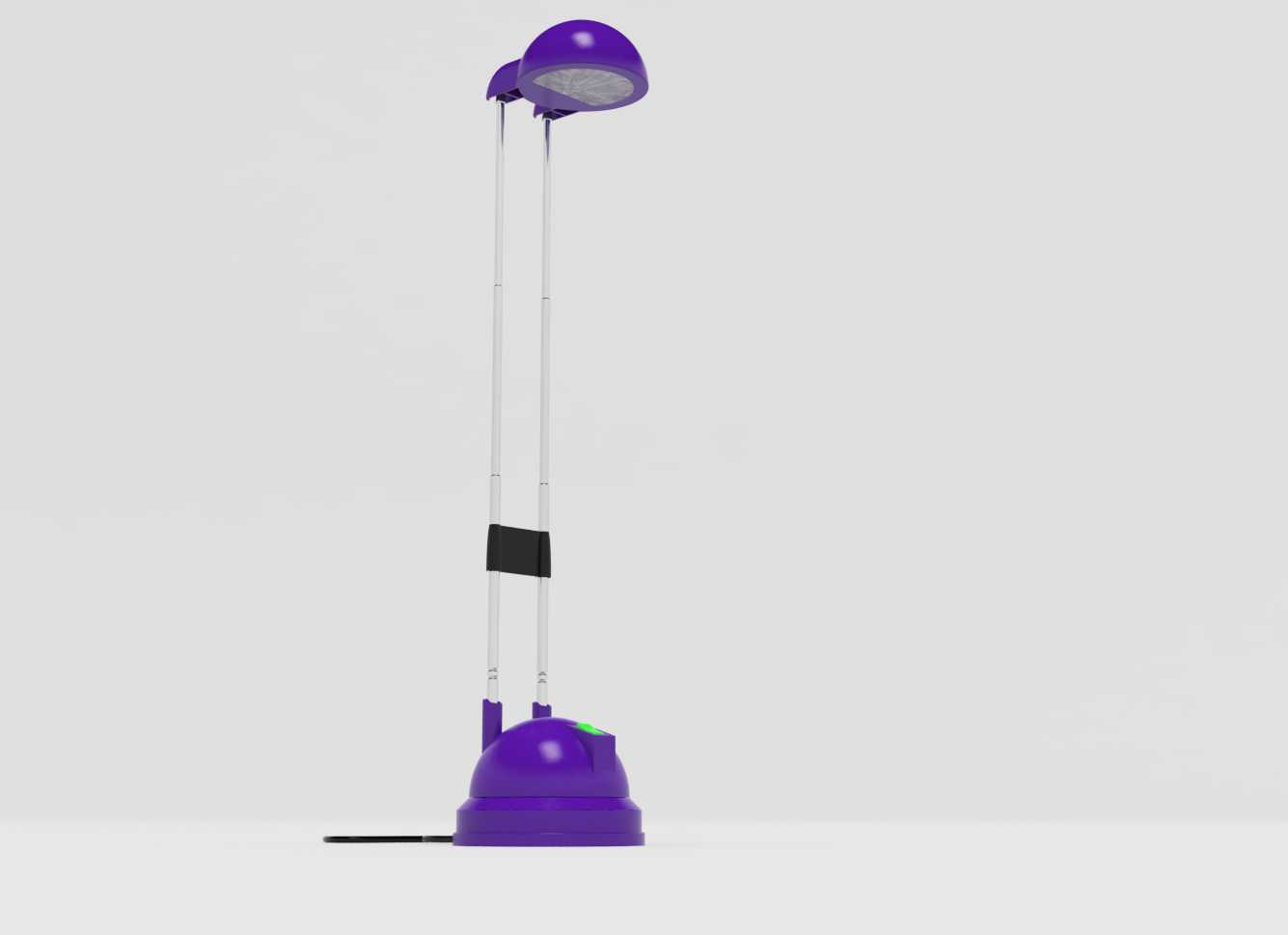

　　开关控制模块等内部组件，让整体结构更紧凑。底座顶部设置的绿色翘板式开关按键位置突出，按键表面做了防滑纹理处理，使用者在坐姿状态下不需要抬手摸索，仅凭视线余光就能定位开关位置，按压操作的行程设计在3mm左右，按压力度控制在15-20N，既不会因为误触轻易切换开关状态，也不需要用过大的力气操作，符合日常高频使用的操作手感要求。灯杆部分采用双根平行布置的金属伸缩管结构，每根伸缩管都采用多节可锁紧的薄壁金属管设计，单根灯杆的拉伸总长度可以根据使用需求在200mm到450mm之间自由调整，伸缩管的连接位置内置阻尼锁紧结构，调整到任意高度和角度后都可以保持位置固定，不会出现自行下滑的问题；双杆平行的设计相比单杆结构，抗扭转能力提升了60%以上，

　　即使调整灯头角度时施加侧向力，灯杆也不会出现晃动偏移，长期使用后锁紧结构的磨损量更小，使用寿命更长。底座侧面预留了电源线出线口，出线位置做了圆弧过渡的护线套结构，避免电源线反复弯折时出现线皮破损的问题，电源线采用常规的两芯低压供电线，适配桌面场景的安全供电要求，不会因为高压布线带来安全隐患。整体外壳采用硬质注塑成型工艺，外表面做哑光紫色质感处理，不会因为灯光照射产生反光眩光，影响桌面作业的视线，外壳的拼接缝隙控制在0.2mm以内，既满足外观的整洁度要求，也可以避免日常使用时灰尘、泼溅的液体进入底座内部，提升设备的环境适应能力。从安装边界来看，这款灯具的底座最大直径为180mm，放置在桌面上仅需要占用直径180mm的圆形区域，

　　不会遮挡桌面的操作空间，底座整体高度为120mm，即使在灯杆完全收回的状态下，整体高度也不会遮挡桌面的视线，适合在空间有限的小型工作台、书桌面上布置使用。结构设计过程中，优先考虑了日常使用的维护便捷性，底座的上下壳体采用卡扣加少量螺丝的连接方式，需要更换内部元件或者清理内部灰尘时，只需要拧下底部的三颗固定螺丝就可以拆开上盖，不需要使用专用工具，日常维护门槛很低。灯杆与底座的连接位置做了加强筋结构，因为灯杆调整角度时这个位置会承受较大的弯矩，加强筋的设置可以将应力分散到底座的整个壳体上，避免长期使用后连接位置出现开裂断裂的问题。开关模块的安装位置做了定位卡槽，装配时不需要额外打胶固定，直接卡入卡槽就可以完成定位，装配效率更高，也避免了胶水挥发带来的异味问题。这款灯具的结构设计没有采用复杂的异形曲面，所有外壳结构都可以通过常规的注塑模具加工实现，模具的抽芯结构简单，量产时的加工成本更低，适合批量生产应用在民用桌面照明、工业工位局部照明等多个场景，既可以作为普通民用桌面台灯使用，也可以配套小型装配工作台作为工位作业照明使用，结构的通用性较强，可以根据不同的使用需求更换不同功率的灯头组件，不需要调整底座和灯杆的主体结构，拓展性较好。
