车间工位金属支撑放置架结构设计

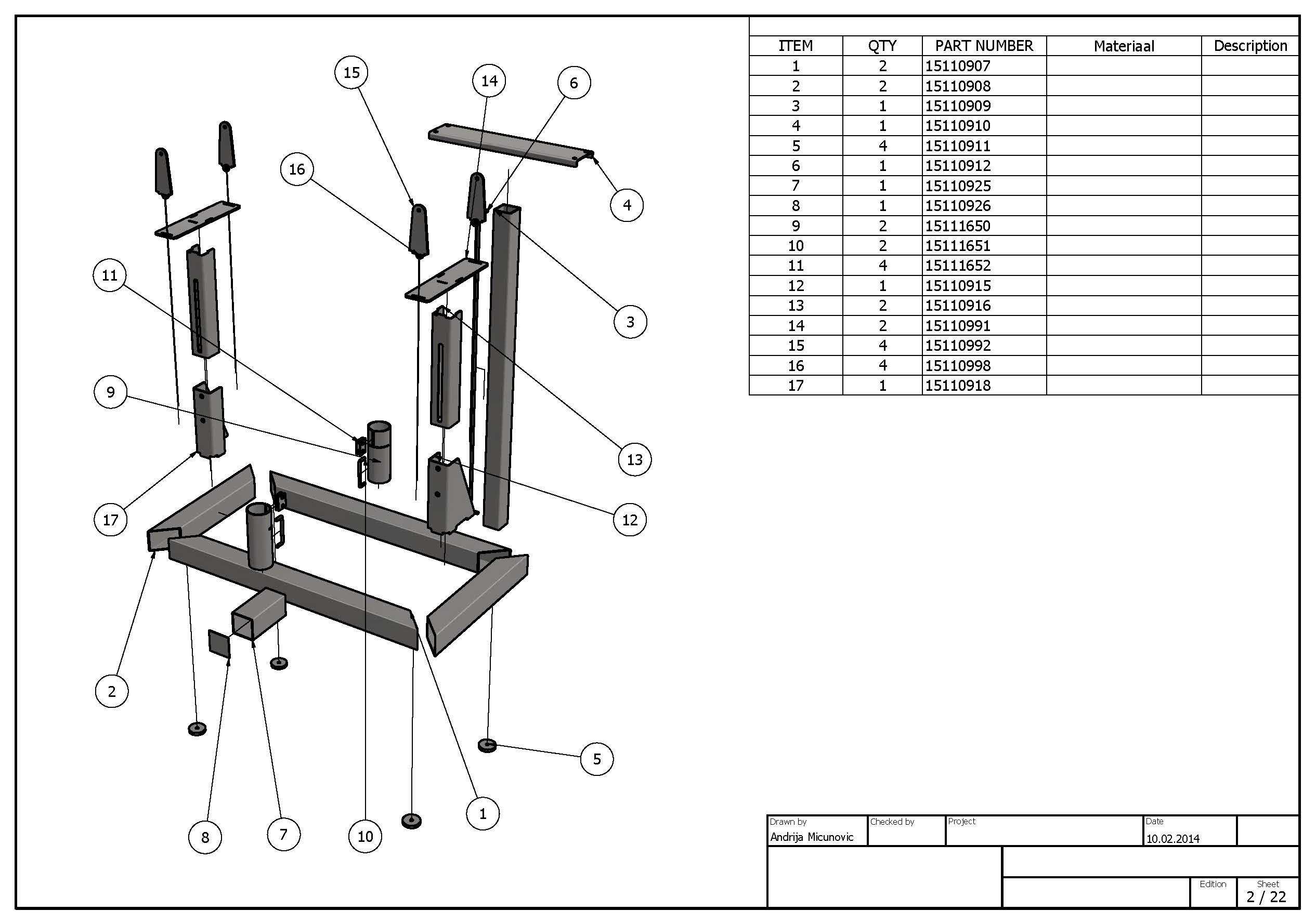

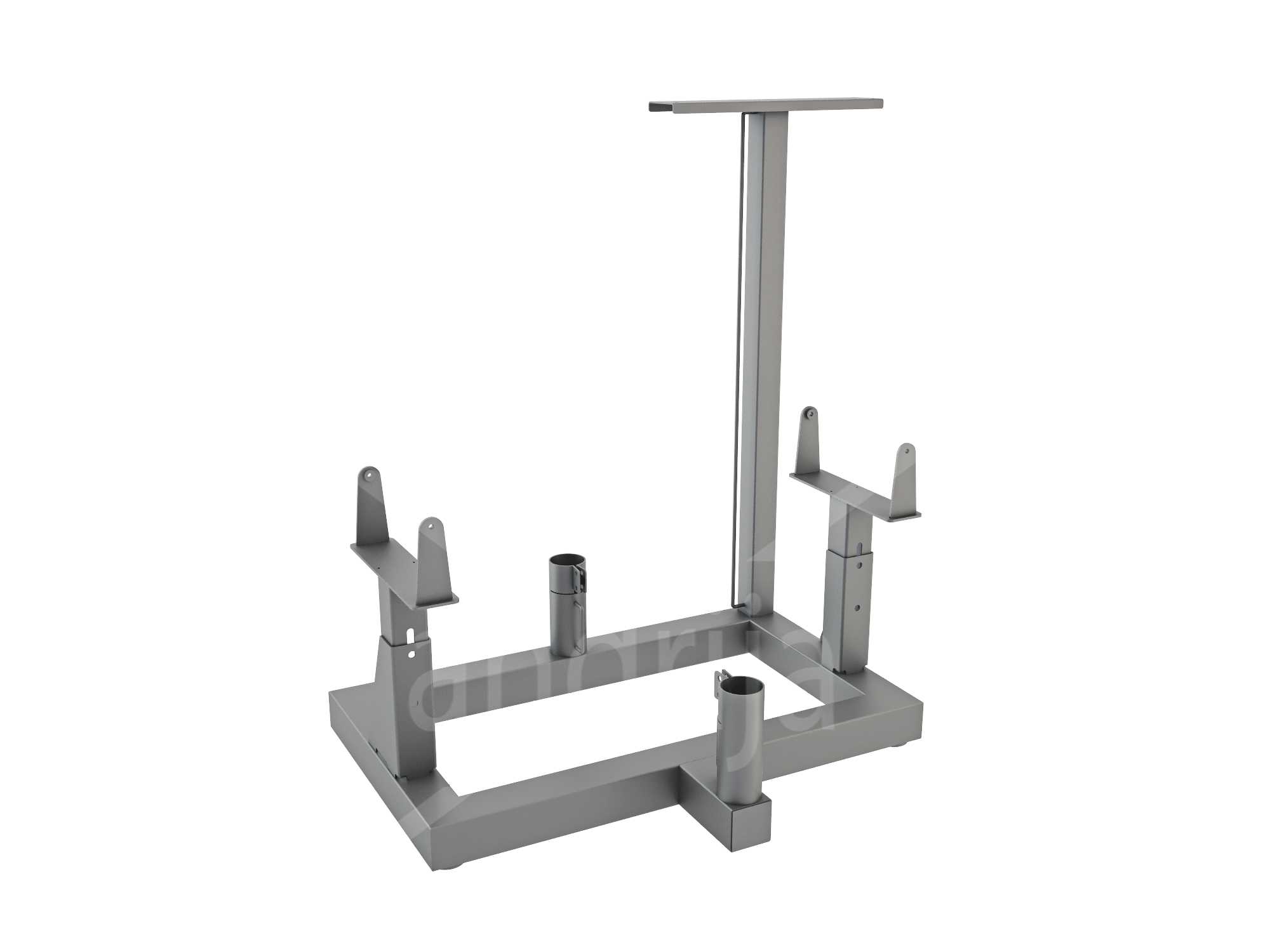

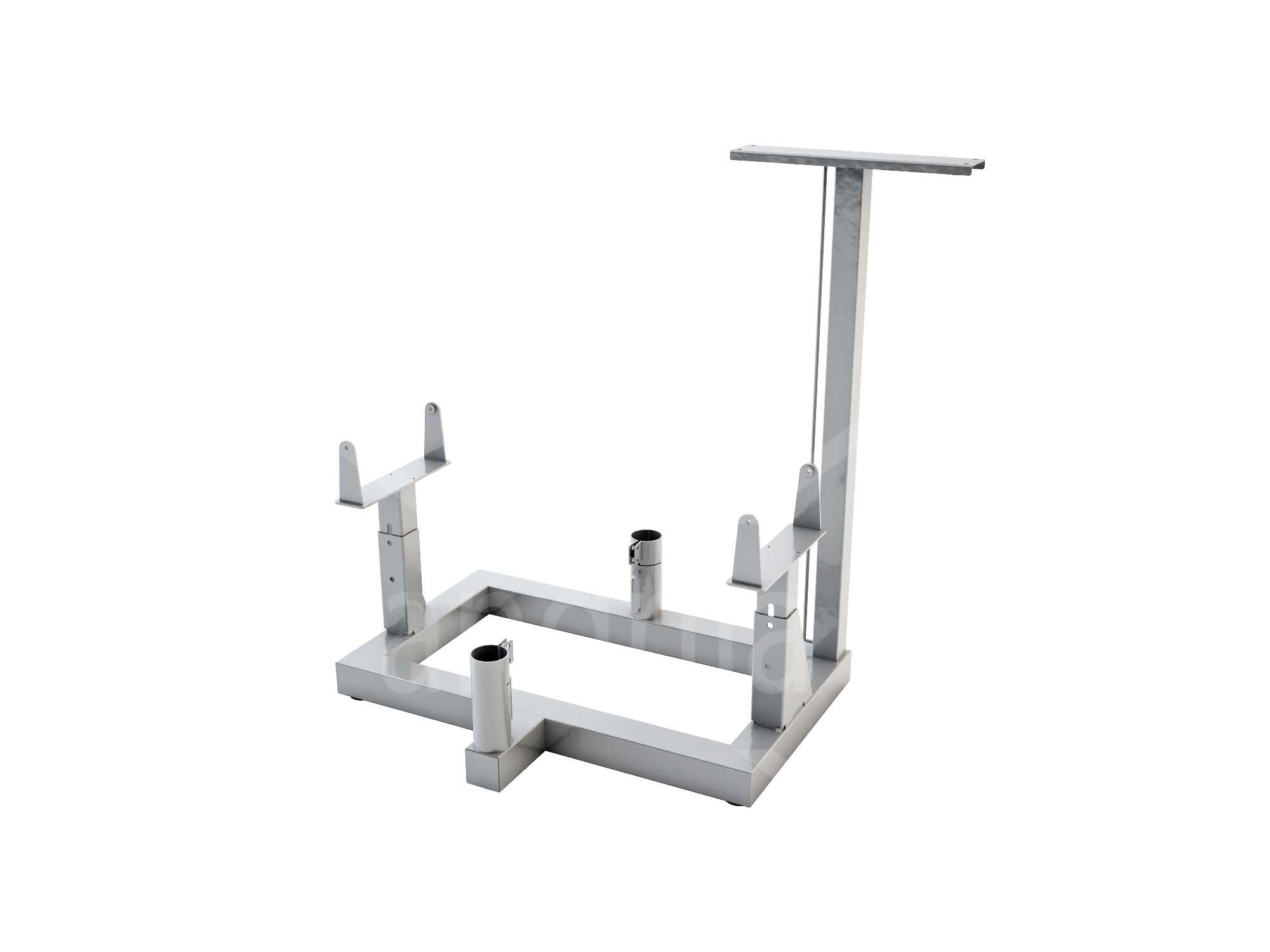

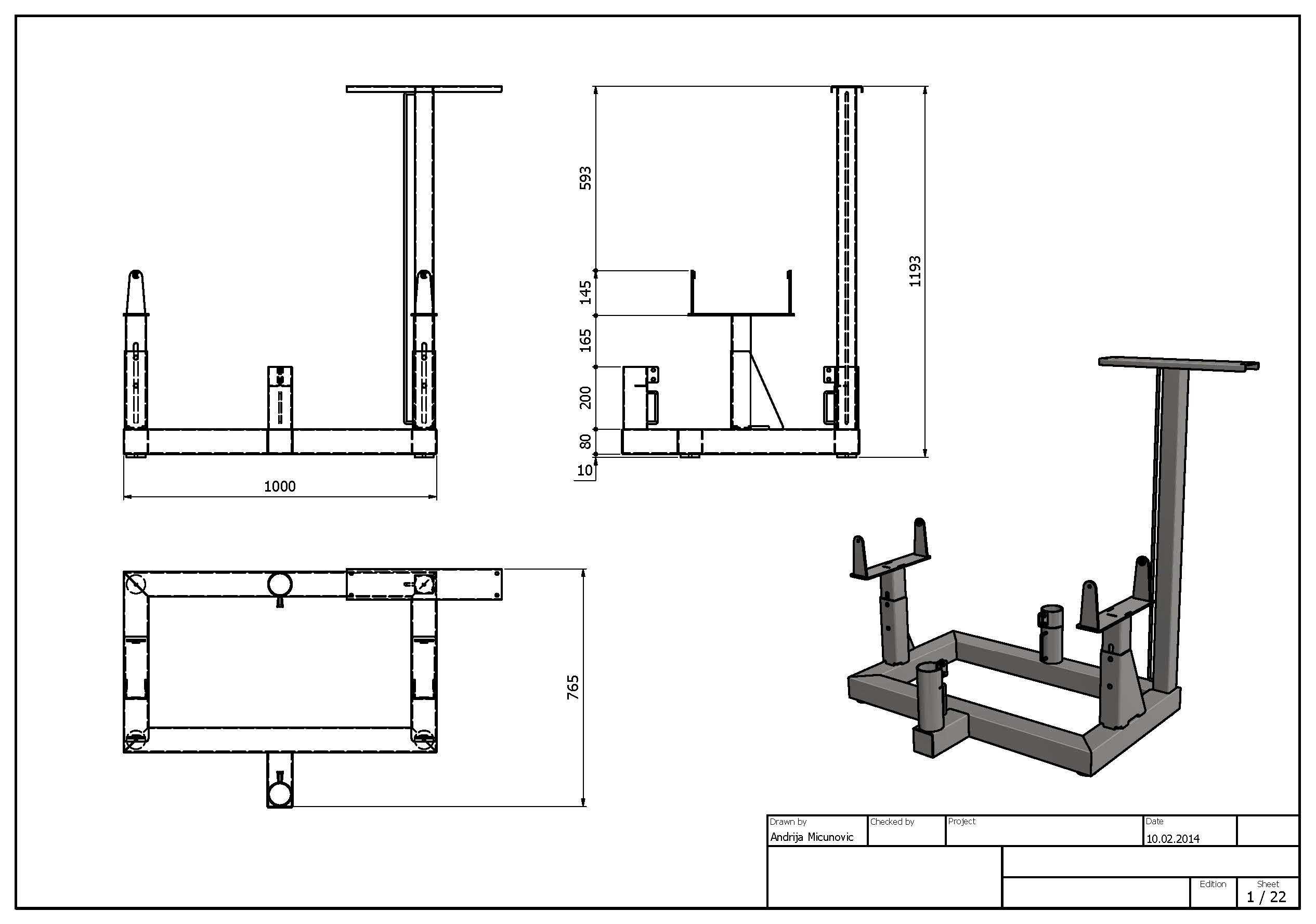

　　在离散制造车间的工位布局中，这类金属支撑放置架的应用场景十分广泛，不管是机加工工位旁的待加工工件临时承托、装配工位的工装夹具定位放置，还是检测工位的样件规整摆放，都能看到这类结构的身影。不同于标准化的仓储货架，这类工位级的支撑放置架更侧重近距离操作的人机适配性，所有结构尺寸都围绕操作人员站立作业的舒适区间设计，避免过度抬升或弯腰取放带来的操作疲劳。从结构功能来看，这款金属架采用方管焊接成型的框架式主体，底部框架做了外伸的支撑脚设计，四个接触地面的支撑端预留了可调脚轮或者固定脚垫的安装位，既可以满足工位固定时的水平调节需求，也能适配短距离工位转移的移动需求。底部框架上预留的两个圆柱套筒结构，是专门为插装式工装杆设计的定位接口，

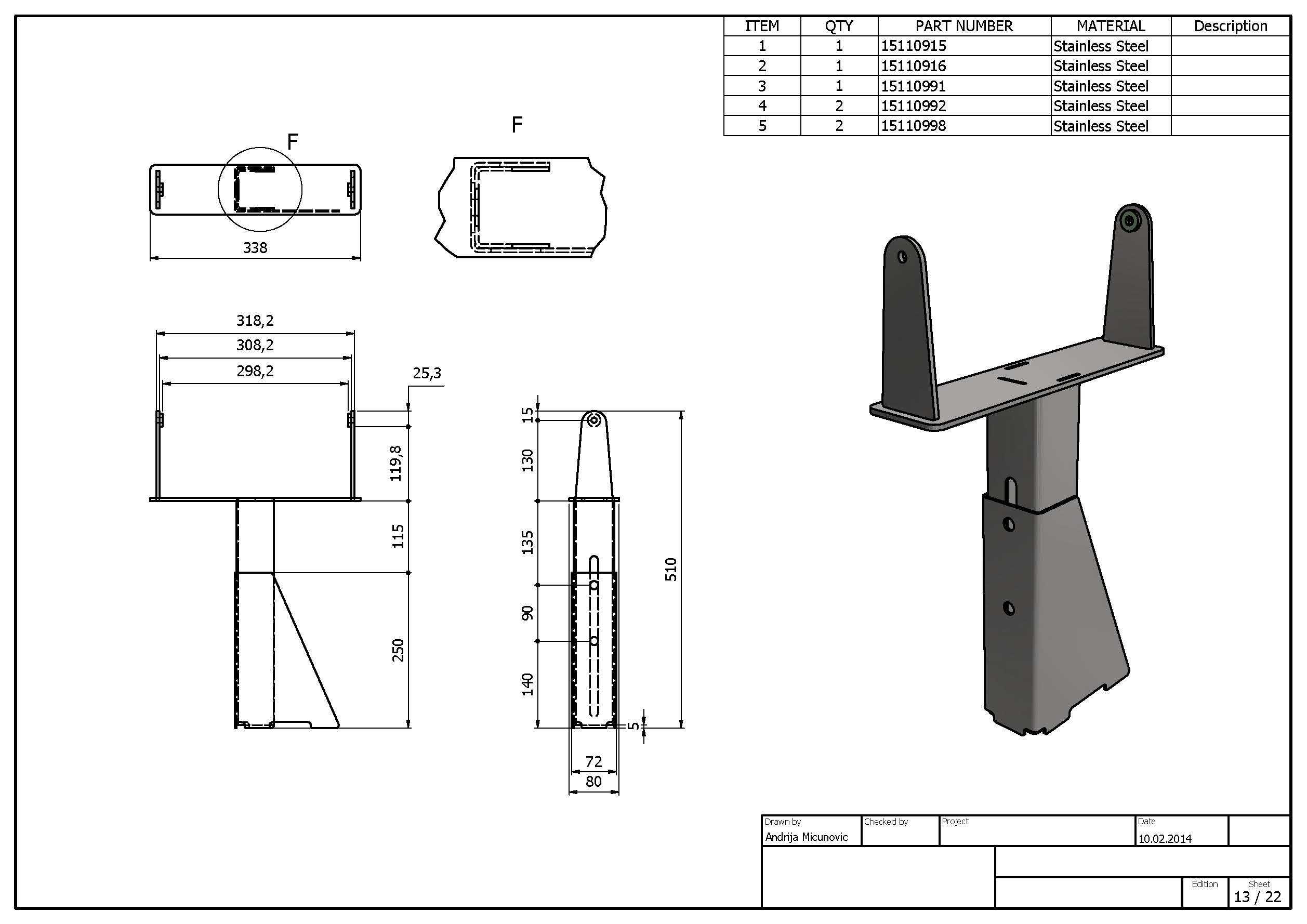

　　作业时可以根据待放置工件的外形尺寸，选配不同高度的挡杆或者定位销，避免圆形、长条形工件从架体侧边滑落。架体一侧向上延伸的单立柱结构，顶部连接的横向托板，主要用于放置作业指导书、小型检测量具或者工位常用的易耗配件，把高频取用的小件放在视线平齐的高度，减少操作人员转身取物的动作浪费。两侧向上伸出的带缺口托臂，是整个架体的核心承载部位，托臂上的U型缺口专门适配轴类、管类工件的圆弧外形，放置时工件可以卡入缺口内实现径向定位，不会因为车间地面的轻微振动产生滚动移位；托臂与主框架之间采用螺栓连接的可调结构，松开紧固件后可以沿着立柱的滑槽上下调整托臂的安装高度，适配不同直径、不同长度工件的放置需求，不用额外更换工装就能覆盖多规格工件的承托场景。

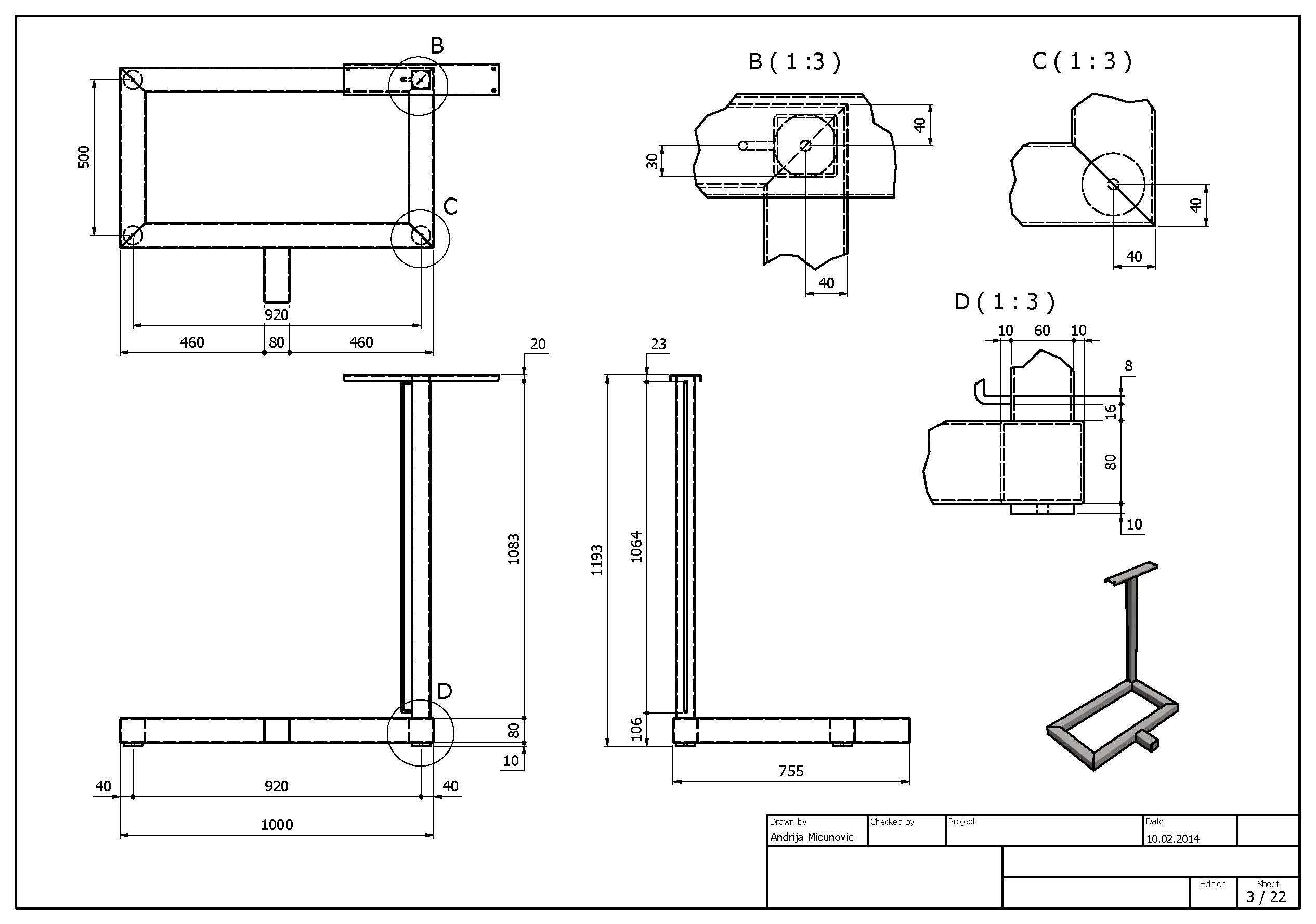

　　设计这类金属支撑架构件时，首先要核算框架的整体刚性，因为工位旁的放置架经常会承受工件放置时的冲击载荷，主框架选用的方管壁厚要满足额定载荷下的挠度要求，避免长期承重后出现框架变形；焊接位置全部采用满焊工艺，焊后做打磨整平处理，去除焊渣和尖锐边角，防止操作人员取放工件时被毛刺划伤。整个架体的安装边界要适配车间常见的工位间距，底部框架的横向、纵向尺寸控制在单人作业位的占地范围内，不会占用过多的通道空间，架体最高处的横向托板高度不超过成年人站立时的视线高度，避免遮挡工位间的观察视野。架体表面做镀锌钝化处理，适配车间内存在切削液、润滑油飞溅的潮湿工况，不会因为长期接触油污出现表层锈蚀，延长工装的实际使用寿命。不同于复杂的自动化工位器具，

　　这类纯金属焊接的支撑放置架没有多余的传动或者电控结构，后期维护成本极低，只要定期检查连接螺栓的紧固状态、支撑脚垫的磨损情况就能长期稳定使用。在三维建模过程中，这类构件需要重点还原方管的拼接位置、螺栓连接的安装孔位、托臂缺口的成型尺寸，确保加工下料时可以直接提取模型的轮廓尺寸做激光切割编程，减少后续现场配做的工作量；建模时还要预留焊接余量，避免焊后框架的整体尺寸出现超差，导致托臂、顶部托板安装时出现对位不准的问题。实际投产前还要做承重测试，在托臂位置放置额定载荷的配重块，静置24小时后测量框架的变形量，确保变形值在允许的公差范围内，不会因为长期承重出现不可逆的结构变形。这类结构虽然看起来简单，却是车间工位精细化布局里不可或缺的基础工装，合理的结构设计能有效减少工件的磕碰损伤，提升工位作业的流转效率。
