壁挂磁吸式双层卫浴纸巾置物架结构设计

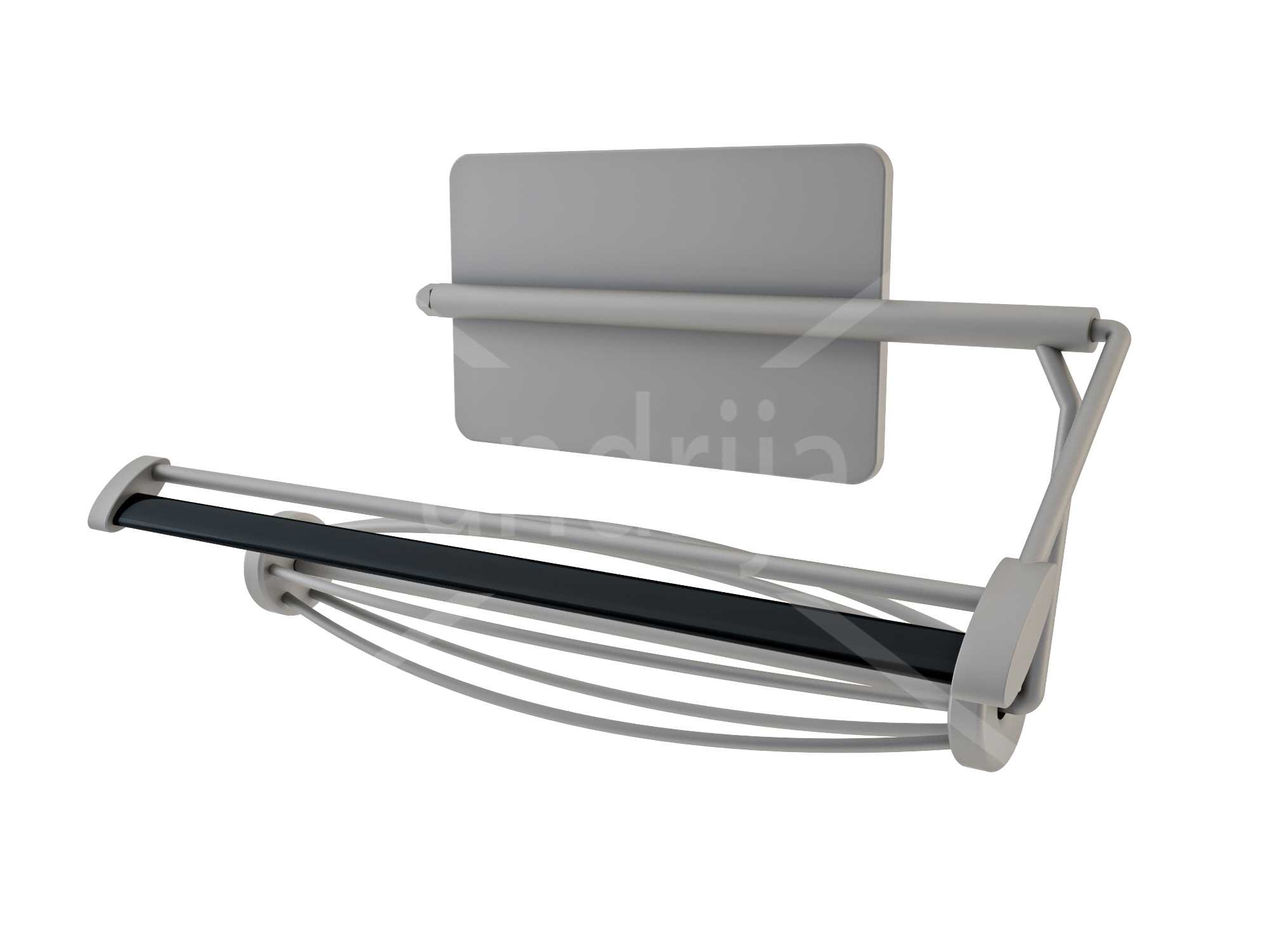

　　这款壁挂式纸巾置物结构，核心适配卫浴、厨房等墙面收纳场景，解决传统打孔式纸巾架破坏墙面、安装位置受限的痛点，同时兼顾卷纸承托与临时置物的双重使用需求。从实际使用场景出发，产品背部设置整块磁吸贴合基板，可直接吸附在冰箱侧立面、瓷砖墙面预埋的磁吸贴片、金属卫浴柜侧壁等导磁立面，无需钻孔打眼，也不会在墙面残留胶痕，适配租房场景、临时加装卫浴配件的使用需求，安装位置可根据使用者身高、取用习惯灵活调整，不会出现传统固定纸巾架安装后高度不适配、取用别扭的问题。

　　功能层面采用双层承载结构设计，上层设置横向圆杆承托位，可放置未拆封的备用卷纸、洁面巾卷，也可临时搭放沐浴球、擦手巾等轻质卫浴用品；下层为带阻尼限位的卷纸安装轴，轴体表面设置软胶防滑层，穿入卷纸纸筒后可避免抽纸时卷纸整体打滑空转，抽拉阻力均匀，不会出现抽纸时整卷脱落、纸巾拖拽过长的问题。下层承托框架采用多根平行弧形金属丝排布，形成开放式托底结构，既可以承托卷纸避免长时间使用后纸卷下垂变形，也能在纸巾意外断裂时托住纸卷，防止纸卷掉落沾到台面积水，同时弧形排布的丝条不会遮挡纸巾抽拉路径，单手即可顺畅完成抽纸动作，适配洗手后湿手操作、手持物品时单手持物抽纸的使用场景。

　　结构设计上充分考虑使用中的受力边界，背部磁吸基板采用整块平面结构，与安装面的接触面积足够大，磁吸均匀受力，不会出现局部应力集中导致的脱落问题，基板与前部承载框架之间采用三角斜撑连接结构，斜撑杆从基板下部延伸至承载框架前端，形成稳定的三角受力结构，即使上层置物位放置总重不超过1kg的洗浴用品，整体结构也不会出现前倾变形、连接部位开裂的问题。活动铰接部位设置阻尼转轴，承载框架可沿铰接轴向上翻折，更换卷纸时无需抠动卡扣，直接抬起框架即可将新卷纸套入转轴，放下后框架自动复位锁止，操作步骤简单，老人小孩都能轻松完成换纸操作。

　　外形尺寸方面，整体横向宽度控制在280mm以内，适配市面上绝大多数常规规格的空心卷纸、厨房纸巾卷，不会出现纸卷过宽放不进的问题；背部磁吸基板高度为150mm，宽度与主体框架一致，贴合墙面后不会突出过多占用卫浴空间，整体突出墙面的厚度控制在120mm以内，不会磕碰过往人员的手肘、腰部，适配狭窄卫浴过道、小面积卫生间的安装需求。框架所有外露棱边都做了圆角钝化处理，没有尖锐毛刺，即使日常使用中不小心磕碰也不会划伤皮肤，金属丝表面做了防锈喷塑处理，长期处于卫浴高湿度环境下也不会出现生锈、镀层脱落的问题，黑色防滑轴条采用耐水耐霉的橡塑材质，长期接触溅水也不会发霉发硬，使用寿命满足日常家用场景的需求。

　　从建模实现的角度来看，整体结构拆分清晰，背部基板、斜撑杆、铰接转轴、上层承托杆、下层弧形托条、防滑轴条都为独立可编辑零件，装配关系简单，没有复杂的异形曲面，各零件之间的连接位预留了足够的装配公差，实际开模生产时的脱模斜度设置合理，不需要复杂的抽芯结构，生产制造成本可控。磁吸基板内部可根据承重需求嵌入不同规格的软磁条或强磁块，可衍生出不同承重等级的产品版本，适配厨房、卫浴、办公区等不同场景的使用需求，比如厨房场景使用时可加大磁吸力，承托更重的厨房纸巾、保鲜膜卷等物品，办公场景使用时可降低磁吸力，方便随时调整位置，适配不同工位的使用习惯。
