凸轮分割器带驱动电机一体化传动装置

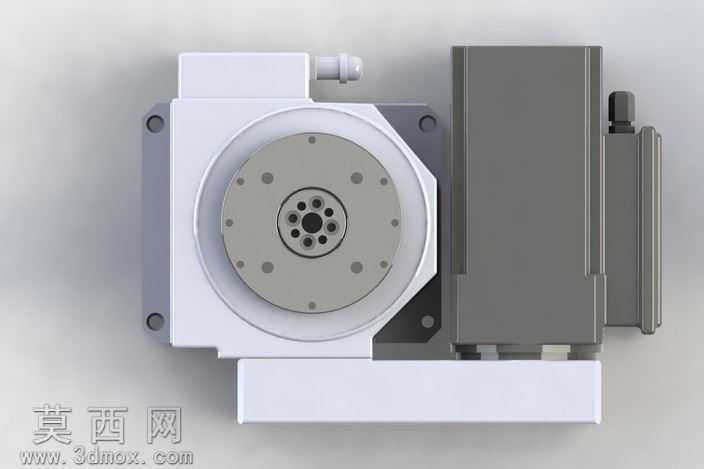

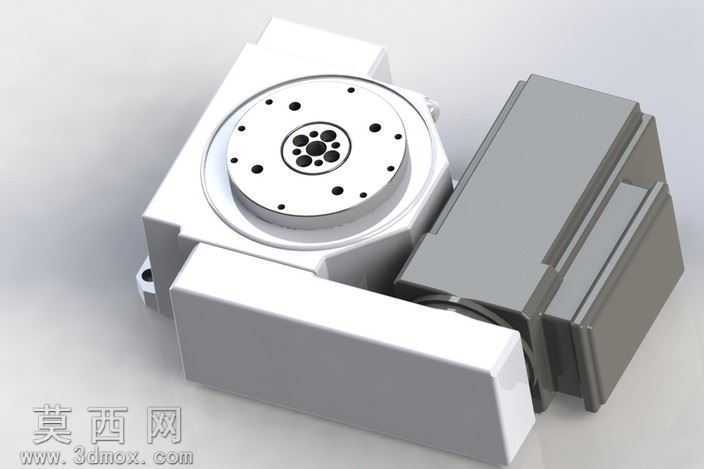

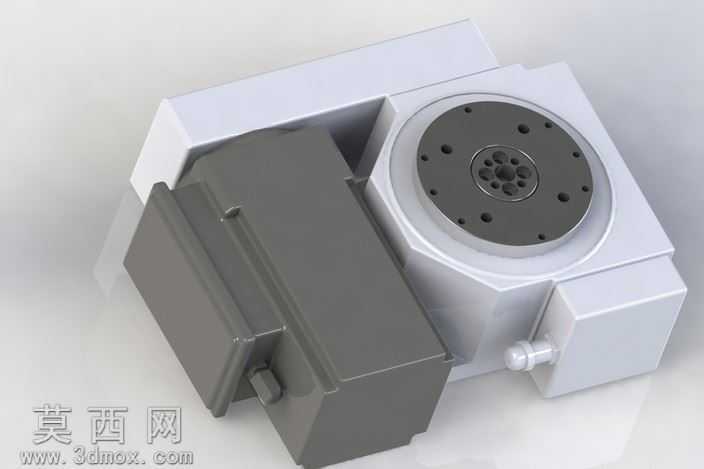

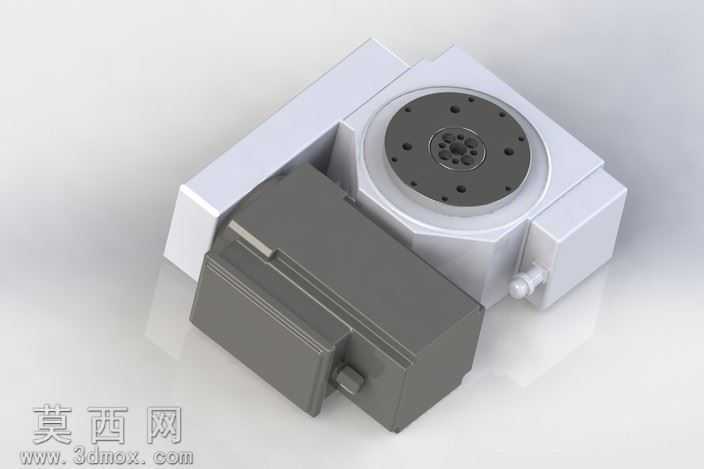

本模型为一体化集成式凸轮间歇分割传动装置，采用三维建模软件完成全参数化结构设计，完整还原了装置的装配关系与细节特征。建模过程中首先对核心的弧面凸轮分割器主体进行结构拆解，针对入力轴、出力转塔、凸轮滚针轴承等核心传动部件进行单独零件建模，严格遵循实际加工的尺寸公差要求，保证各部件的装配干涉检查全部通过，还原了分割器间歇分度的运动结构逻辑。模型中配套集成的驱动电机采用模块化建模方式，对电机的机壳、端盖、输出轴、接线盒等外部结构进行了精细化还原，电机与分割器主体的连接法兰、定位销孔、紧固螺栓位都按照实际安装标准设计，保证连接结构的合理性。渲染阶段采用哑光工业白材质表现分割器的主体箱体，还原铝合金阳极氧化的细腻质感，电机部分采用深灰色哑光磨砂材质模拟铸铁电机壳的表面效果，金属连接件部分采用略带反光的金属材质表现镀锌紧固件的质感，场景采用柔和的漫反射打光，避免生硬阴影遮挡结构细节，同时添加了微弱的环境反射提升模型的真实感。设计思路上采用一体化集成布局，将驱动源与分度执行机构直接连接，省去了额外的联轴器、传动皮带等中间传动部件，既缩小了整体安装占用空间，也减少了中间传动环节带来的背隙误差，提升了分度定位精度。出力转塔的端面设计了多规格的安装螺纹孔与定位销孔，适配不同规格的回转工装夹具安装需求，分割器箱体侧面设计了加强筋结构，在不增加过多壁厚的前提下提升箱体的结构刚性，降低高速分度运转时的结构形变。模型完整还原了装置的外部安装基准面、固定孔位，可直接用于自动化生产线的工位布局设计、分度机构选型参考，也可作为教学演示素材帮助理解凸轮分割器的集成安装方式与结构组成，各零件的建模特征保留完整，可根据实际选型需求修改对应尺寸参数，适配不同的分度角度、负载扭矩的设计需求。
