可调节三脚支撑顶撑机构三维设计

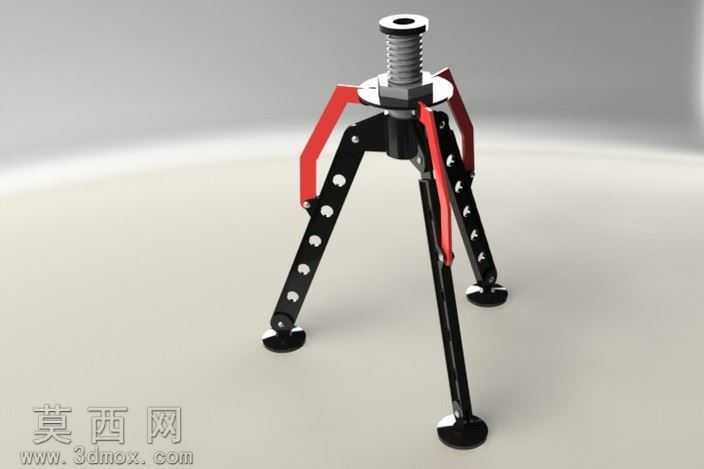

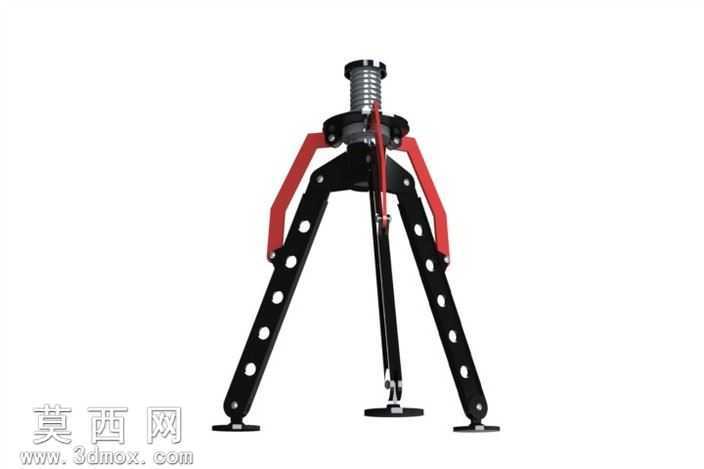

本作品为可调节三脚支撑顶撑机构，整体采用SolidWorks完成全参数化三维建模，建模过程遵循自顶向下的设计逻辑，先完成顶部螺杆调节核心的基准搭建，再依次完成锁紧螺母、铰接支架、支撑腿、防滑脚垫等零部件的独立建模，最后通过装配体环境完成配合约束，确保各活动部件的运动逻辑符合实际使用需求。渲染阶段采用哑光金属与工程塑料结合的材质方案，顶部螺杆与锁紧螺母赋予镀铬金属材质，调整反射粗糙度模拟真实金属的细腻光泽，支撑腿主体采用黑色哑光工程塑料材质，表面添加均匀的定位圆孔细节，还原轻量化减重孔的结构特征，支撑腿上部的锁紧扳杆采用亮红色工程塑料材质，通过色彩区分操作部件，提升视觉辨识度，底部脚垫采用黑色橡胶材质，添加细微的磨砂纹理模拟橡胶的防滑质感。结构设计上，顶部设置标准外螺纹调节柱，可通过旋转调整整体支撑高度，配合六角锁紧螺母实现高度锁定，三个支撑腿通过铰接结构与顶部基座连接，可根据支撑面的平整度自适应调整张开角度，每个支撑腿上开设多组等距定位孔，配合红色扳杆式锁紧件可实现支撑腿展开角度的快速锁定，底部的圆形防滑脚垫可增大与接触面的摩擦力，避免支撑过程中出现滑移。设计思路围绕便携可调的支撑需求展开，整体结构紧凑，收拢后体积小巧便于携带，展开后可形成稳定的三角支撑结构，兼顾高度调节与角度适配能力，可适配不同坡度、不同平整度的支撑场景，建模过程中对所有铰接位置添加了合理的间隙配合，避免运动干涉，所有零部件的倒角、圆角细节均按照实际机加工与注塑工艺要求添加，确保模型可直接用于后续的工程出图与样机制作参考，渲染输出的效果图通过柔和的影棚布光，清晰展现各部件的结构层次与材质差异，直观呈现产品的功能特征与外观质感。
