SMC数显压力检测表三维结构模型

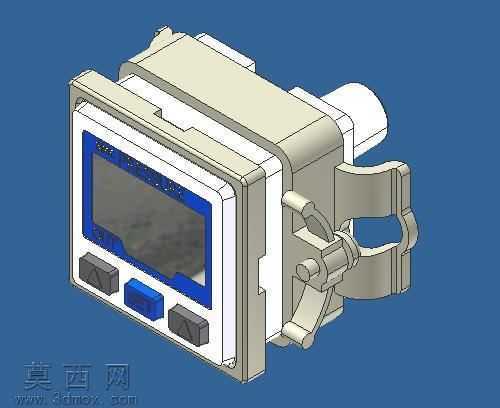

本模型为SMC型数显压力检测表的三维结构模型，建模过程严格参照实物的尺寸比例与装配逻辑完成，整体采用参数化建模方式搭建，可清晰还原产品的完整结构特征。模型主体分为显示面板区、操作按键区、壳体主体、管路连接端与安装固定结构五个核心部分，显示区域做了内嵌式的分层结构设计，还原了数显屏幕的安装槽位、屏幕边框的卡扣结构，屏幕表面做了哑光透明材质的模拟，还原真实仪表屏幕的视觉质感。操作按键区包含三个功能按键，分别对应模式切换、数值调整、确认功能，按键做了凸起的弧面造型，还原按键与壳体之间的装配间隙，按键下方的触发结构也做了简化但准确的表达，可直观呈现按键的按压行程逻辑。壳体部分采用上下扣合的装配结构，侧边做了加强筋与卡扣位的细节设计，还原塑料壳体的注塑成型特征，壳体边角做了圆角过渡处理，符合工业仪表的安全设计要求。管路连接端位于壳体侧方，做了快插式的接头结构，还原了气动接头的锁紧卡箍、密封槽位的细节，可直观呈现压力表与气动管路的连接方式。安装固定结构采用卡扣式导轨安装设计，可适配标准工业导轨的安装尺寸，卡扣的活动铰接结构做了准确的还原，能清晰展示安装时的卡扣开合逻辑。渲染阶段采用工业产品常用的展示视角，为不同部件赋予了对应材质：壳体部分采用浅灰色哑光工程塑料材质，按键采用深蓝色与深灰色的硬质塑料材质区分功能，金属接头部分采用亚光金属材质模拟铝合金的质感，屏幕部分采用半透的深色材质模拟LCD屏幕的显示效果，整体渲染光影柔和，可清晰呈现各部件的结构层次与装配关系。设计过程中优先保证结构的可装配性验证，各部件之间的配合间隙符合工业生产的公差要求，既还原了产品的外观特征，也完整呈现了内部的装配逻辑，可用于气动系统布局演示、工业设备装配示意、产品结构参考等场景。
