可调节式电机安装支撑基座结构设计

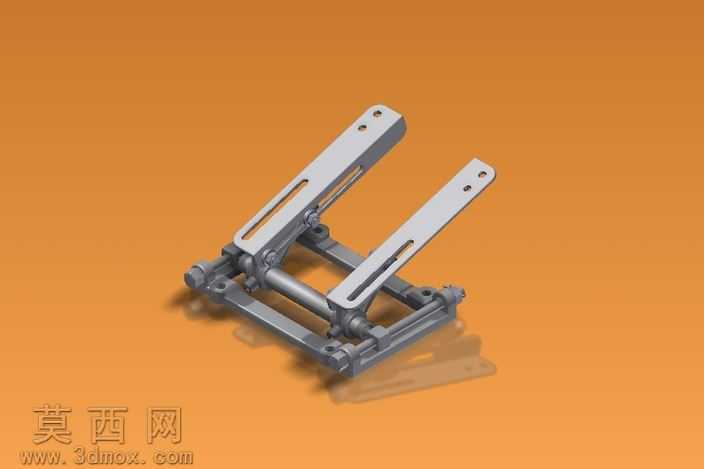

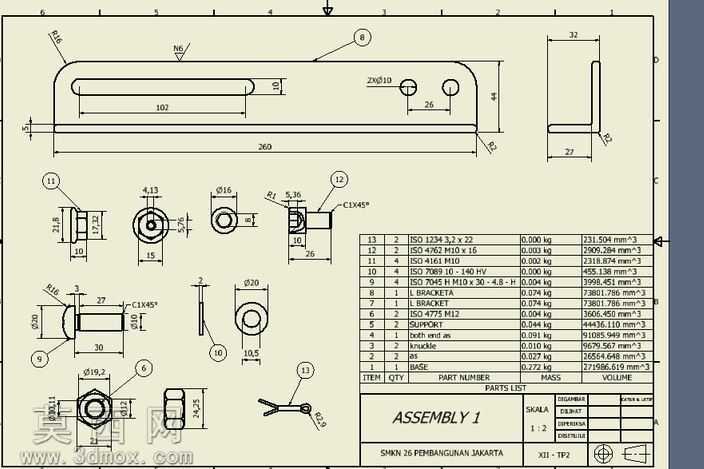

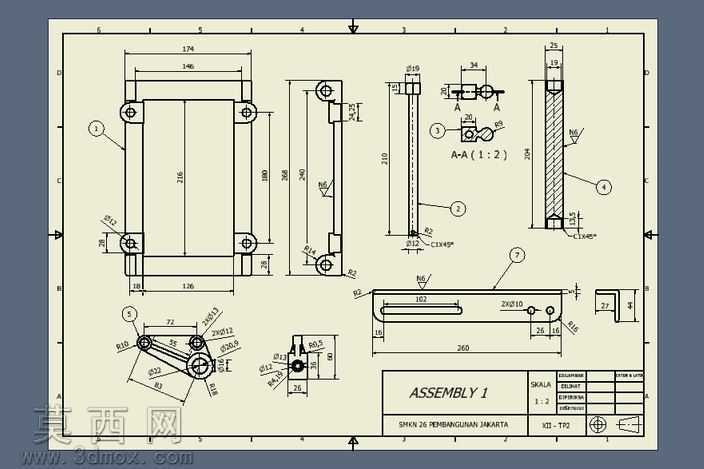

本模型为可调节式电机安装支撑基座，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械装配的公差配合逻辑，对每一处铰接点位、滑动槽位、连接孔位都做了精准的尺寸约束，确保各活动部件可实现预期的相对运动效果。模型整体采用金属材质渲染方案，主体结构件赋予哑光铸铁材质，表面添加细微的磨砂质感与使用痕迹，铰接销轴、横向连接杆件赋予光亮冷拉钢材材质，通过不同粗糙度的材质参数区分不同加工工艺的构件，提升整体渲染的真实感。结构设计上采用双平行摆臂加横向联动轴的布局，两侧对称设置带长条形调节槽的安装摆臂，摆臂下端通过铰接座与底部框架连接，中部通过横向传动轴实现两侧摆臂的同步摆动，底部框架采用型材拼接式结构，预留多处固定安装孔位，可适配不同规格的安装基面。长条形调节槽的设计可实现电机安装位置的前后微调，配合摆臂的角度摆动，可灵活调整电机的安装高度与输出轴角度，满足不同传动场景下的电机对位安装需求，有效抵消安装基面的加工误差，降低电机与负载之间的对中难度。建模过程中对所有活动连接部位都做了间隙处理，避免构件运动时出现干涉问题，每一处连接孔都对应标准紧固件尺寸，可直接导出工程图用于实际生产加工。整体结构兼顾刚性与调节灵活性，底部框架的交叉加强结构提升了基座整体的抗变形能力，铰接点位的衬套结构设计可减少长期调节过程中的磨损，延长基座的使用寿命，渲染阶段采用暖橙色纯色背景，搭配柔和的侧上方打光，清晰展现出构件的结构层次与金属质感，突出基座的机械结构美感与实用设计逻辑。
