尾推式垂直起降超轻型飞行器结构设计

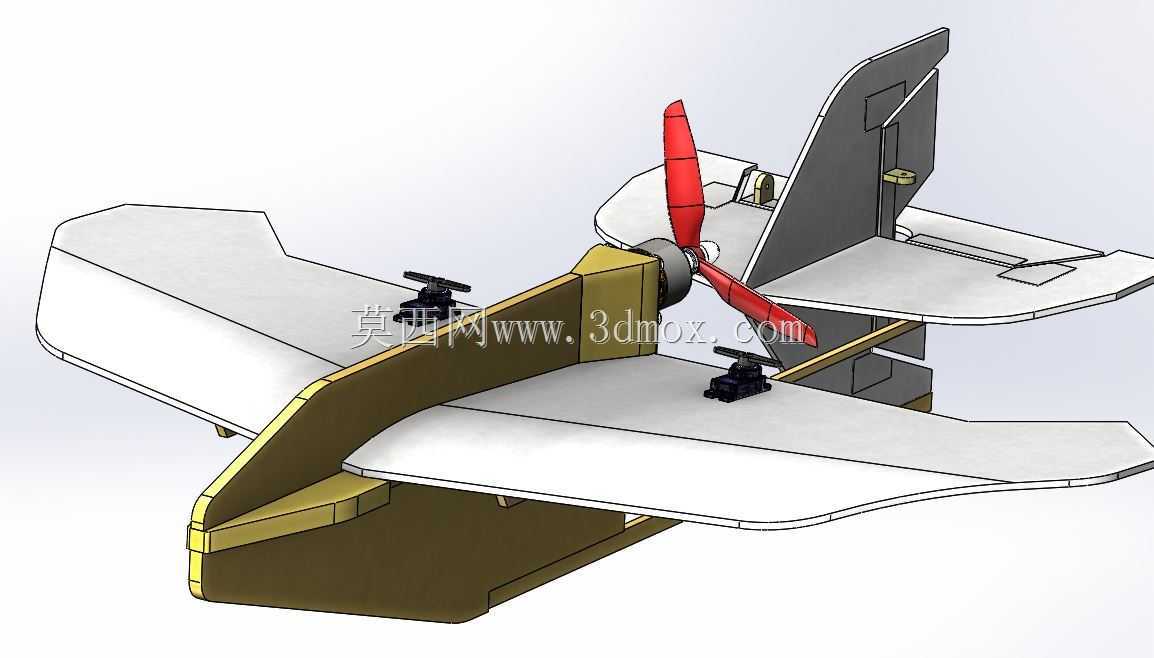

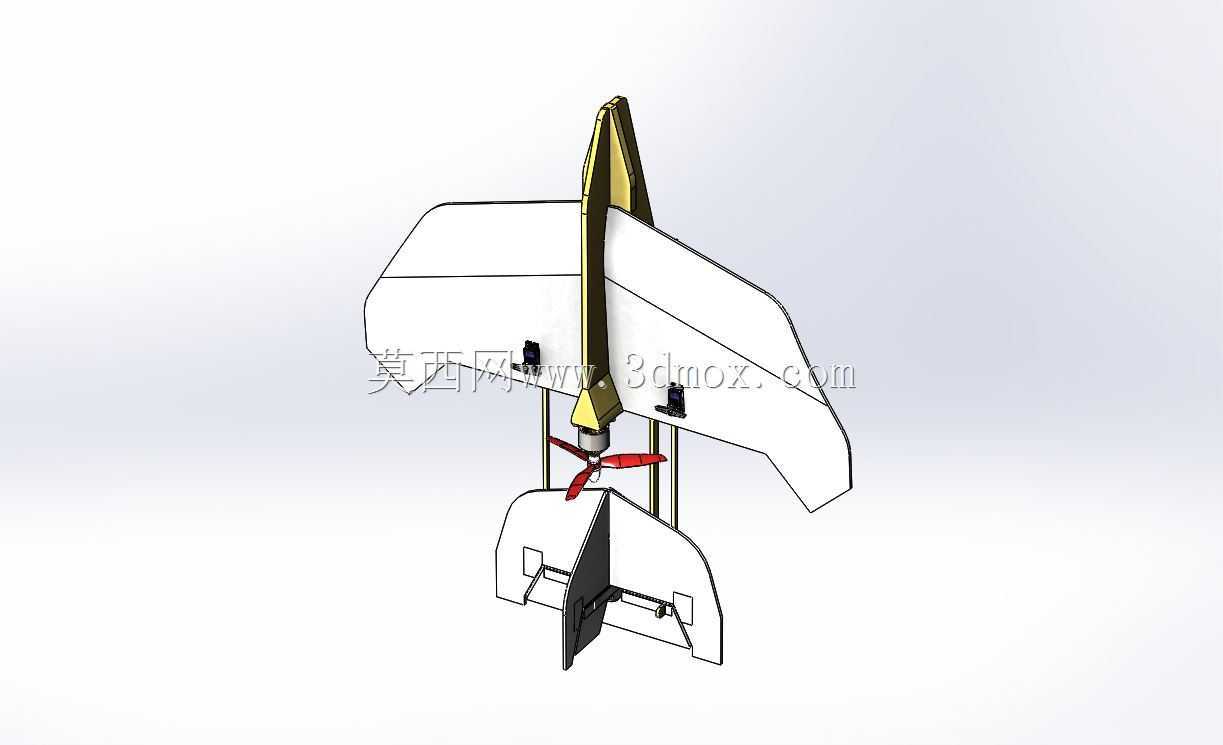

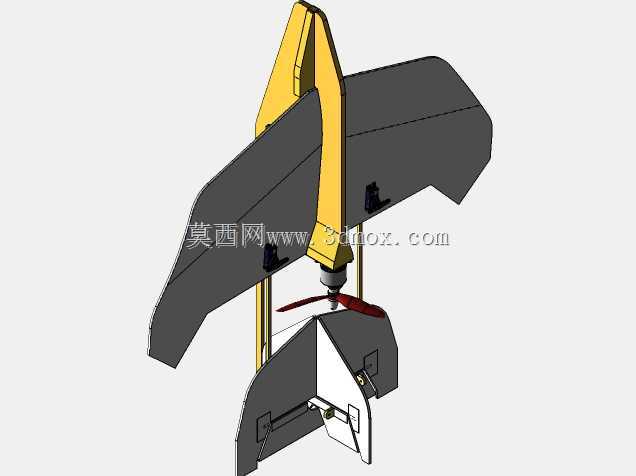

　　这款垂直起降超轻型飞行器的结构设计，核心瞄准小范围空域的低空作业场景，可适配城市楼宇间短距巡检、郊野区域小载荷物资投送、低空航测数据采集等对起降场地要求极低的作业需求，不需要依赖长距离跑道，仅需数平米的平整硬质地面即可完成起降操作，能填补传统固定翼飞行器起降条件受限、多旋翼飞行器航时不足的应用空白。从功能实现逻辑来看，该飞行器采用尾推式动力搭配垂起支撑结构的组合方案，机身中部设置的垂直支撑结构在起降阶段承担整机的支撑与姿态稳定作用，尾部配置的拉力螺旋桨在垂直起飞阶段提供初始升力辅助，当飞行器爬升到安全高度完成姿态转换后，螺旋桨切换为前飞动力输出模式，配合上单翼的气动布局提供巡航阶段的升力，相比常规多旋翼构型，固定翼的巡航效率更高，

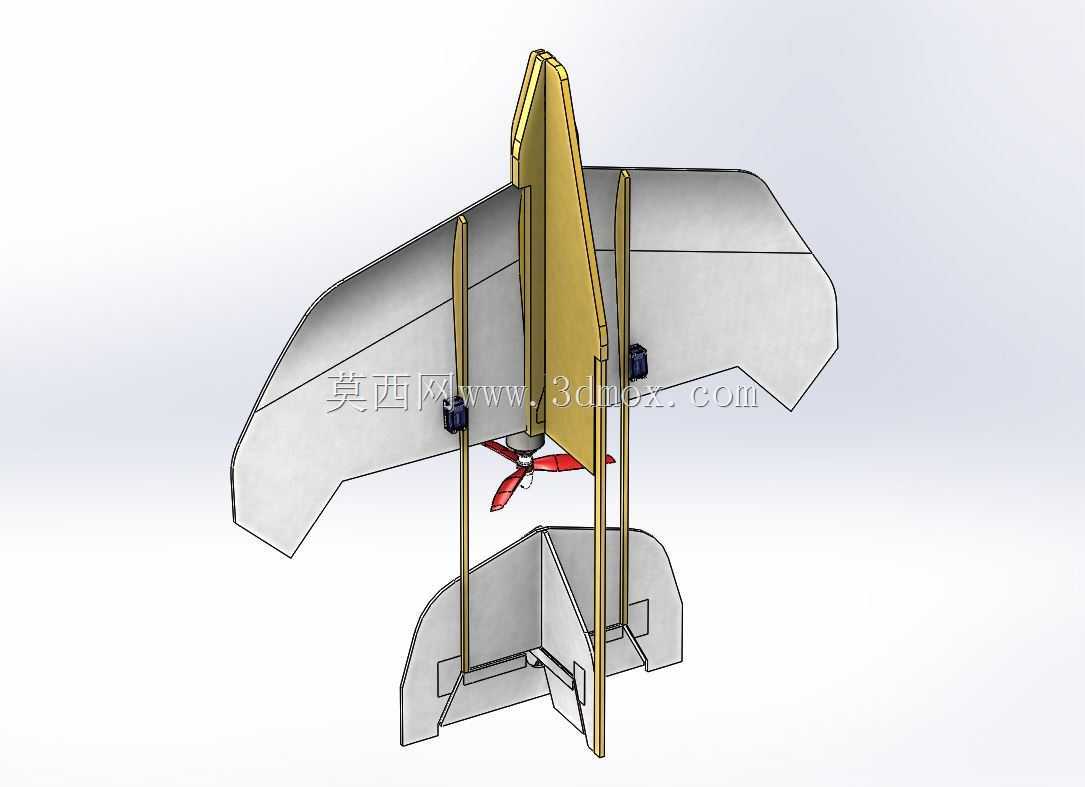

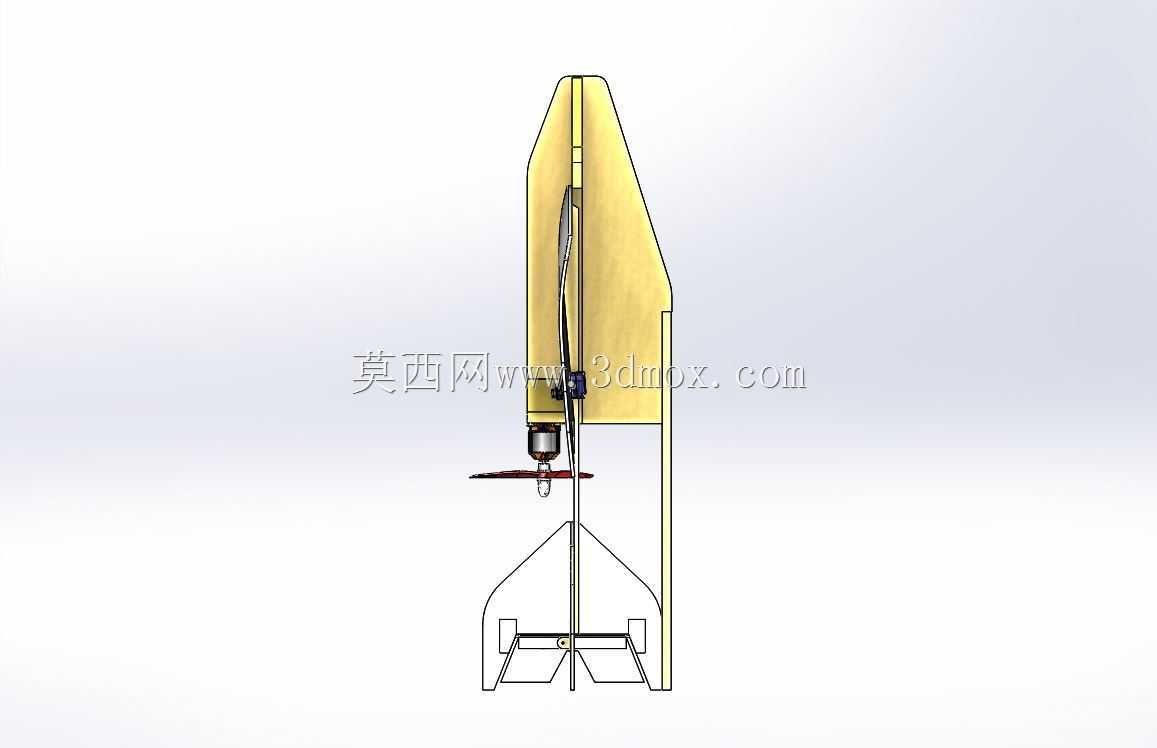

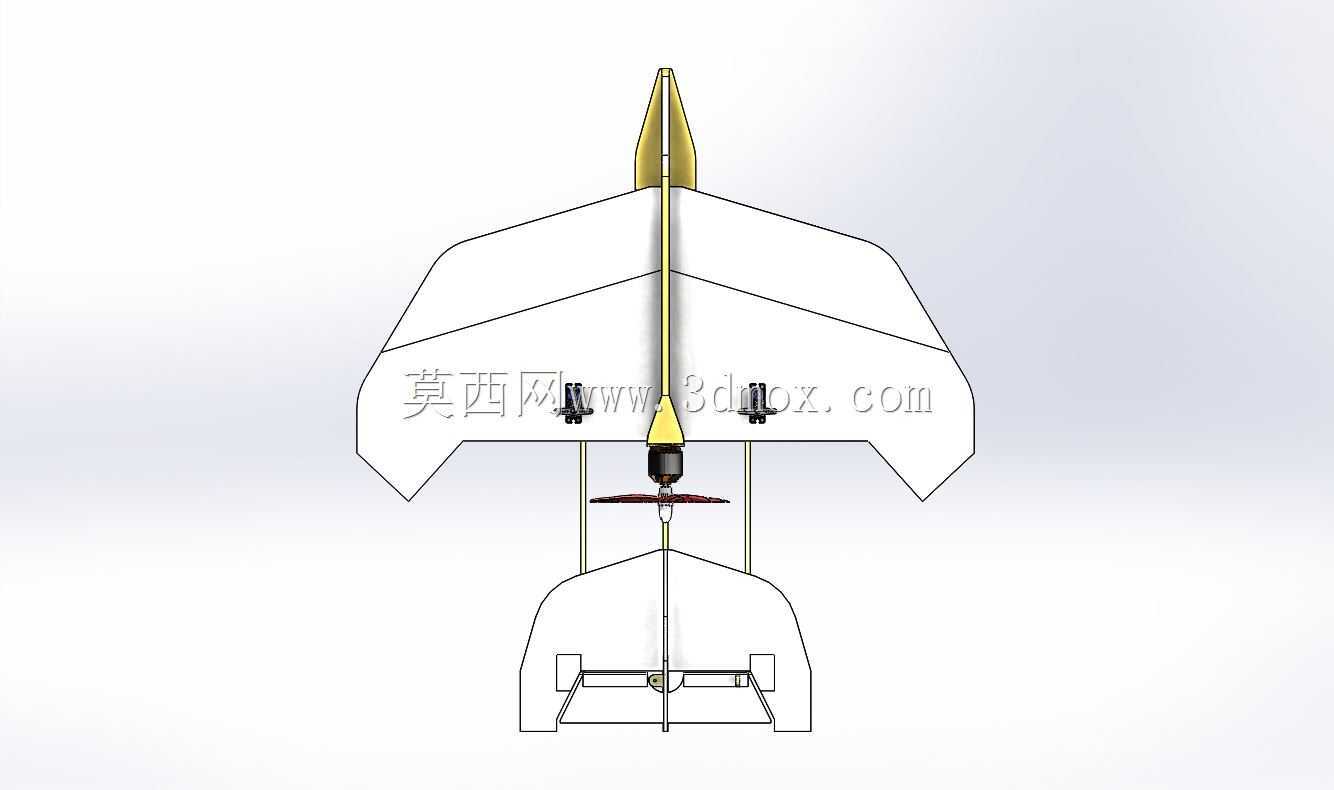

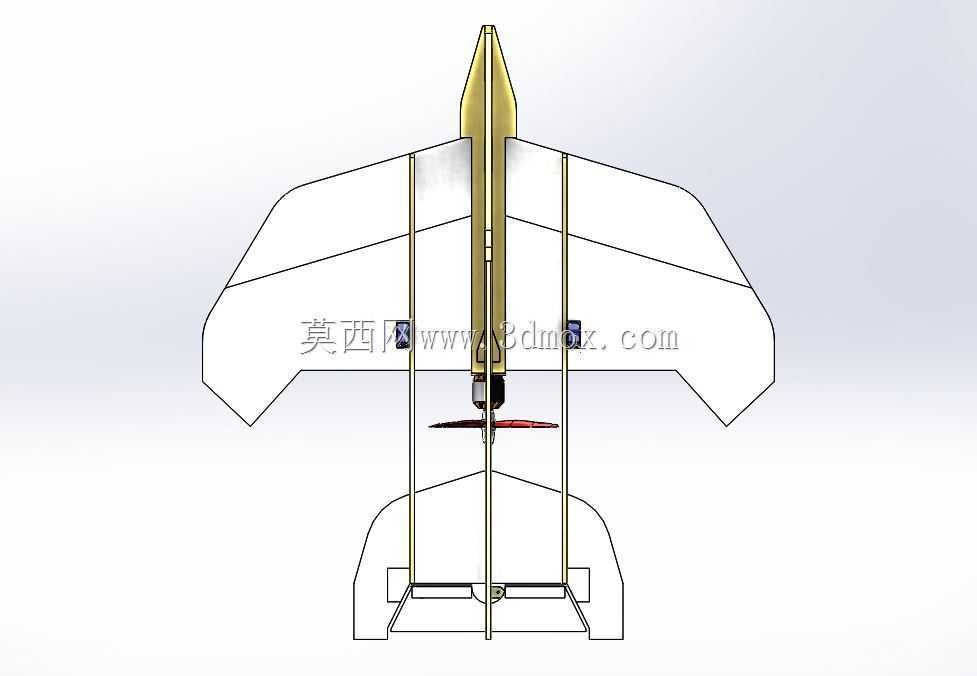

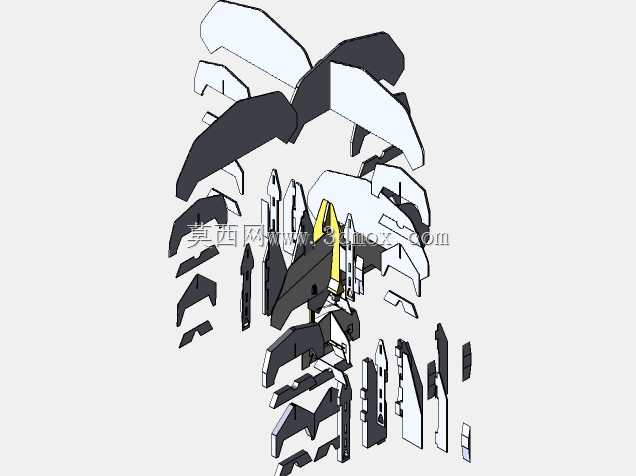

　　能在同等动力配置下获得更长的作业半径与航时。设计过程中优先控制整机的结构重量，机翼采用薄壁翼型搭配内部加强筋的结构形式，在保证翼面结构刚度、避免飞行过程中出现翼面颤振的前提下，尽可能削减非承力部位的材料厚度，垂起支撑结构采用杆式拼接设计，既可以分散起降阶段的地面冲击载荷，也能减少结构死重，尾翼部分采用常规平尾加垂尾的布局，平尾预留足够的舵面偏转角度，在垂直起降阶段配合动力系统完成姿态配平，避免起飞阶段出现侧翻或者姿态失稳的问题。从安装边界与尺寸适配角度来看，整机的翼展控制在单人可搬运的尺寸范围内，机翼与机身采用快拆式连接结构，不需要专用工具即可完成机翼与机身的拆分，拆分后可放入普通家用轿车的后备箱进行转运，

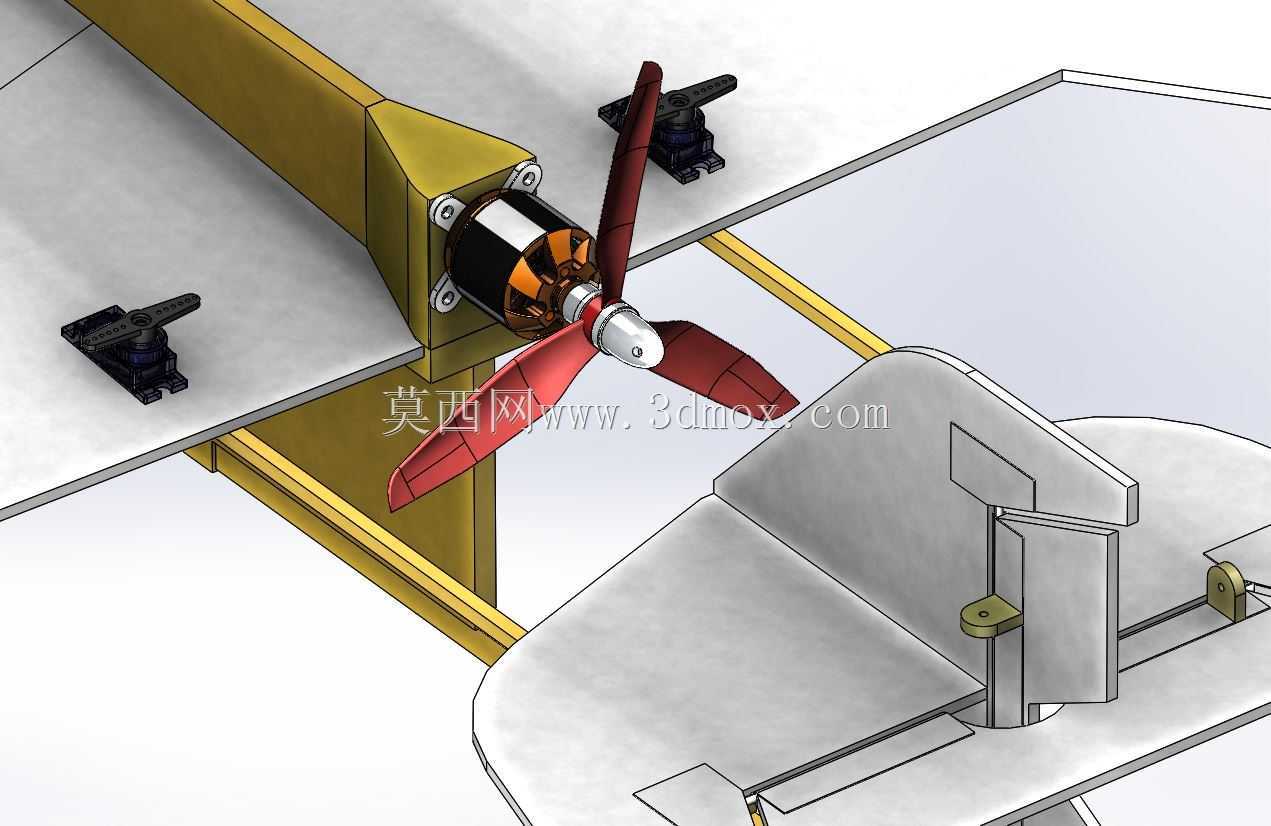

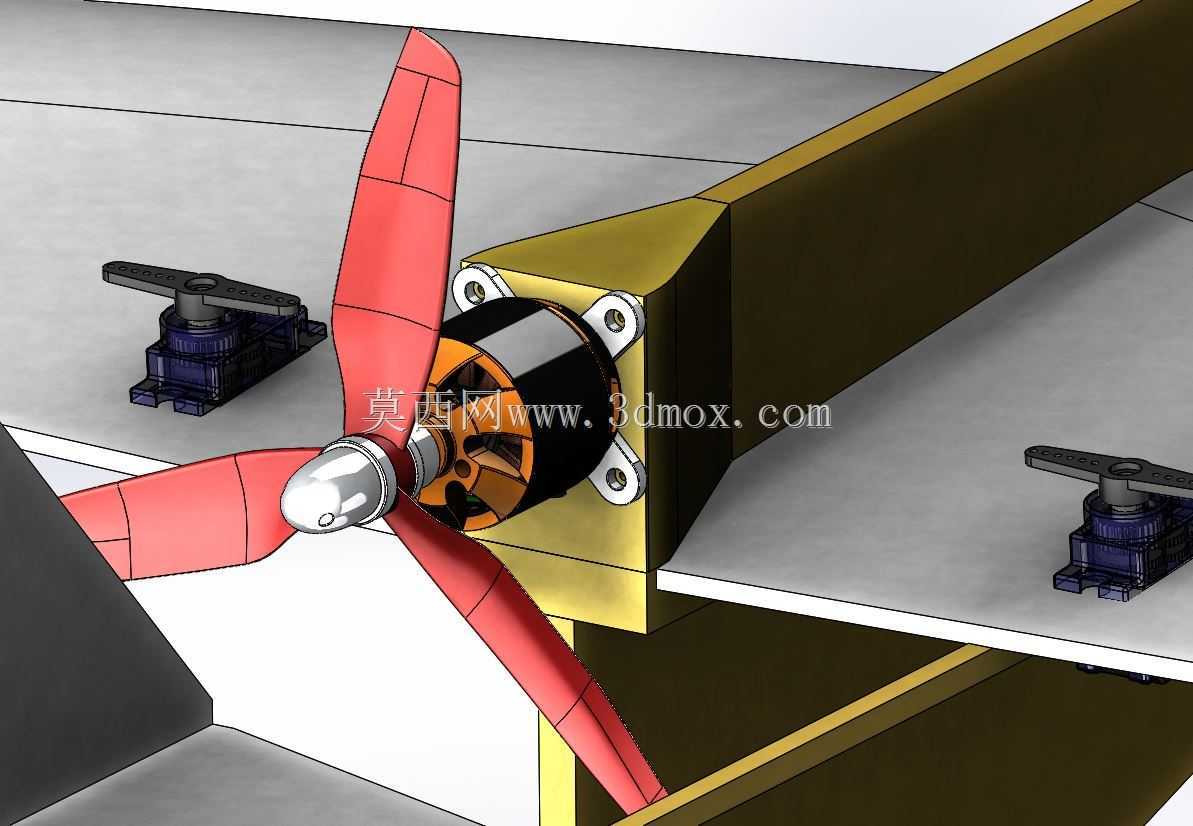

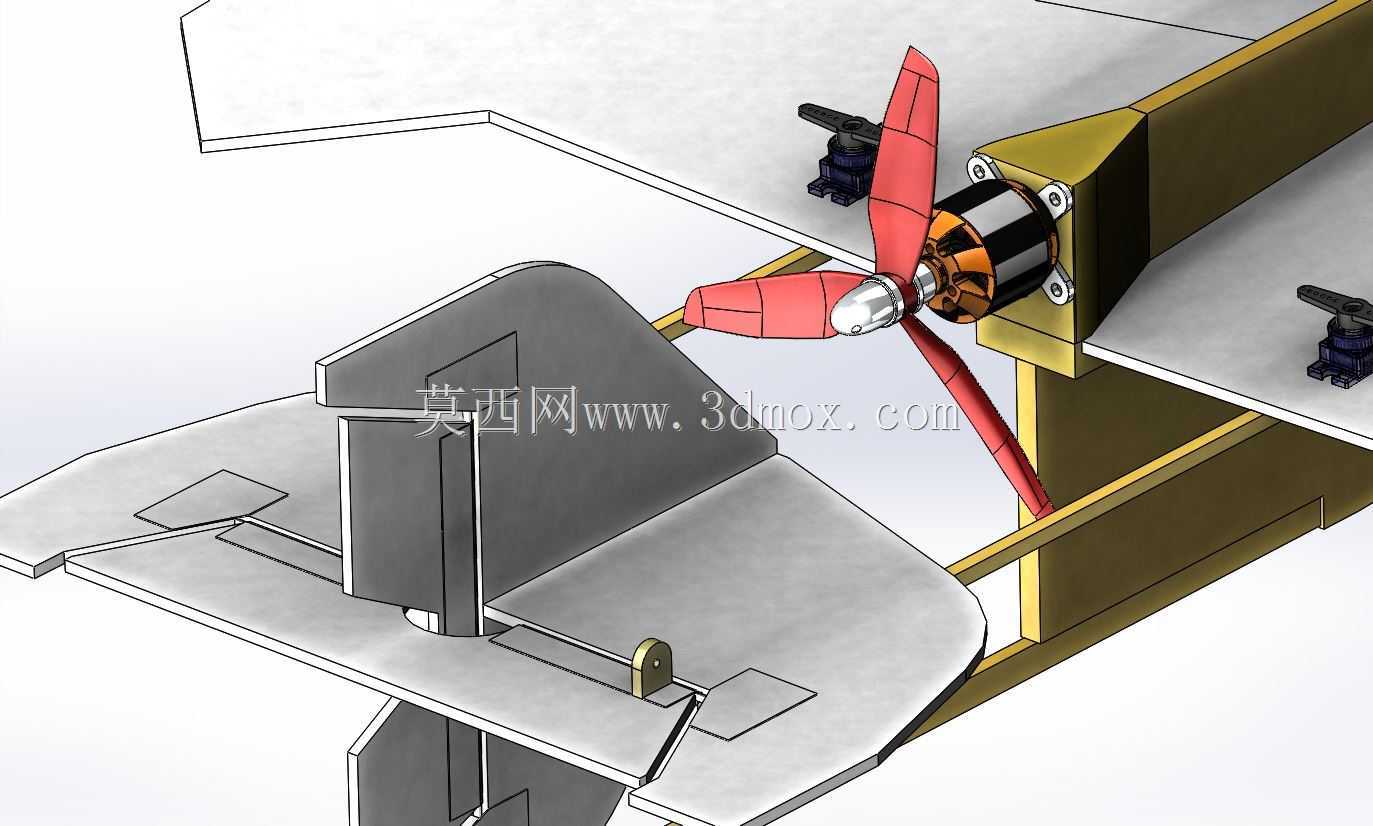

　　垂起支撑结构的支脚间距经过反复校核，保证在3级侧风环境下垂直起降时，整机的重心投影始终落在支脚围成的支撑面范围内，不会出现侧翻风险；动力系统的安装座预留了标准的电机安装孔位，可适配不同功率的外转子无刷电机，螺旋桨与机身尾部的连接件设置了防松结构，避免长时间振动导致的桨叶松动，机身内部的设备舱预留了足够的安装空间，可容纳飞控系统、动力电池、任务载荷等组件，设备舱盖采用快开式设计，方便日常作业中的电池更换与设备调试。结构细节上，机翼与机身的连接部位设置了定位销与锁紧结构，装配时可快速定位机翼的安装角度，保证两侧机翼的安装角一致，避免飞行过程中出现升力不对称导致的偏航问题；垂尾与平尾的舵面铰接处采用间隙配合设计，既保证舵面偏转顺畅，

　　也能减少飞行过程中的舵面虚位，提升姿态控制的精度；整机的重心设计严格落在机翼气动焦点的前方合理范围内，保证巡航阶段的纵向静稳定性，即使出现短暂的动力波动，飞行器也能依靠自身气动特性恢复稳定姿态，降低飞控系统的调校难度。针对垂直起降阶段的动力匹配问题，设计时对螺旋桨的拉力线角度做了针对性调整，垂直起飞阶段螺旋桨的拉力线与机身纵轴保持平行，配合支撑结构的垂直定位，可让整机垂直向上加速，当进入姿态转换阶段时，舵面逐步偏转配合拉力线的角度变化，让飞行器平滑过渡到水平巡航状态，避免转换过程中出现高度骤降或者姿态剧烈波动的问题。机身下部的尾翼结构在垂直起降阶段同时起到地面支撑的辅助作用，与中部的垂起支撑结构形成多点支撑，进一步提升地面停放与起降阶段的稳定性，所有结构件的棱角处都做了圆弧过渡处理，既可以减少飞行过程中的气动阻力，也能避免搬运、装配过程中出现尖锐边角划伤操作人员的问题。
