双作用活塞杆式气动气缸拆解结构三维设计

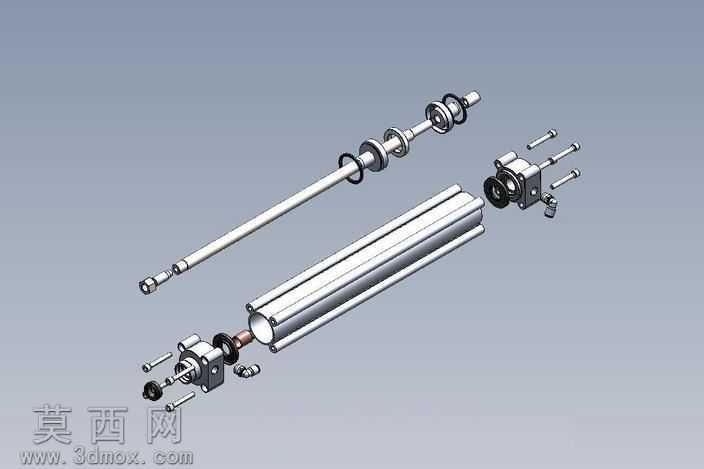

本作品为气动气缸的完整拆解结构三维设计，建模过程采用自顶向下的设计思路，先依据气动执行元件的常规工作参数确定整体缸径、行程、杆径等核心尺寸，再逐一拆分各个组成零件完成独立建模，最终完成整机装配与爆炸视图制作，清晰呈现气缸内部的装配逻辑与零件配合关系。建模过程中对缸筒部分采用薄壁拉伸特征构建，还原金属缸筒的光滑内壁与外壁质感，两端端盖通过凸台定位结构与缸筒配合，建模时精准还原端盖上的进气孔、安装孔、缓冲槽等细节结构，保证装配时各孔位的同轴度与配合精度。活塞杆部分采用阶梯轴类零件建模逻辑，依次完成杆身、活塞安装位、端部连接螺纹、密封槽等结构的绘制，还原活塞杆表面高光洁度的金属材质特性，活塞与活塞杆的配合位置做了限位轴肩设计，保证活塞安装位置精准无窜动。密封件部分根据不同安装位置的密封需求，分别构建了O型密封圈、防尘圈、导向环等橡胶类零件，建模时还原橡胶材质的弹性形变特征，在装配状态下呈现出密封件与沟槽的挤压配合状态，直观展示气缸的动密封与静密封设计逻辑。两端的导向套部分采用耐磨材质的质感设置，建模时还原导向套的内孔精度与润滑槽结构，保证活塞杆往复运动时的导向精度与耐磨性能。爆炸视图的排布遵循实际拆解顺序，将各个零件沿气缸轴向依次排布，清晰区分固定端组件、运动组件、密封组件、紧固件等不同功能模块，每个零件的拆解位移距离经过调整，既不会过度分散导致结构关系模糊，也不会距离过近遮挡零件细节。材质渲染阶段，金属类零件如缸筒、活塞杆、端盖、紧固件分别赋予不同的金属材质，缸筒采用阳极氧化铝材质呈现哑光银灰色质感，活塞杆采用抛光镀铬材质呈现高亮金属光泽，端盖与紧固件采用镀锌钢材质呈现略带磨砂的金属质感，密封件采用黑色丁腈橡胶材质，通过材质差异清晰区分不同功能的零件，让整个装配结构的层次更加分明。建模过程中对所有配合面做了干涉检查，保证虚拟装配状态下无零件干涉，各运动部件的活动行程符合设计预期，能够直观演示气缸的往复运动原理，清晰展示气动执行元件将压缩空气压力转化为直线机械运动的结构逻辑，完整呈现了这类通用气动元件从零件到整机的完整设计细节。
