多层嵌套万向节创意结构设计

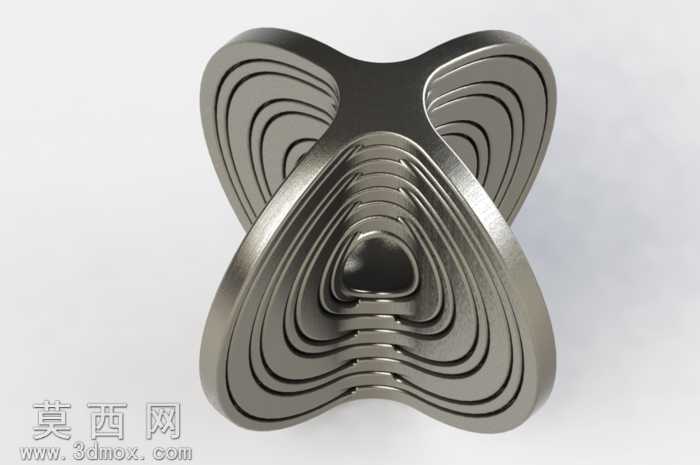

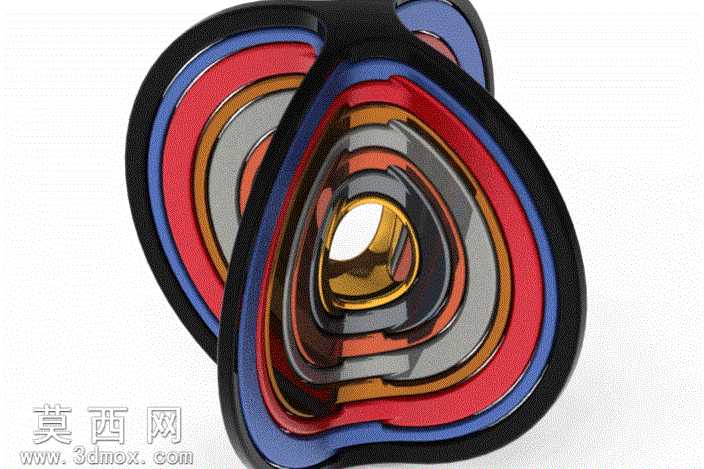

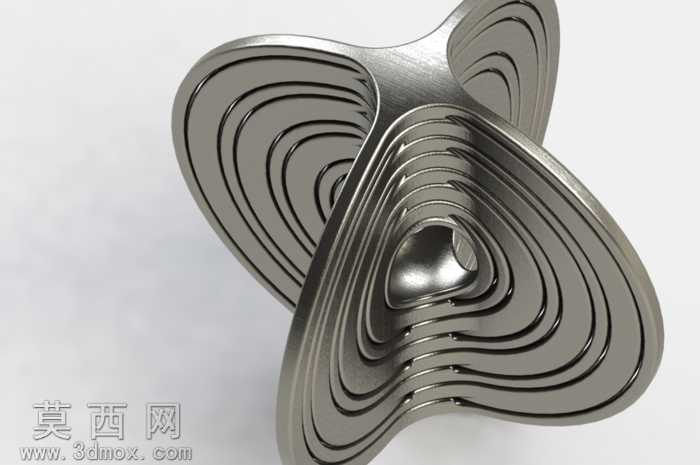

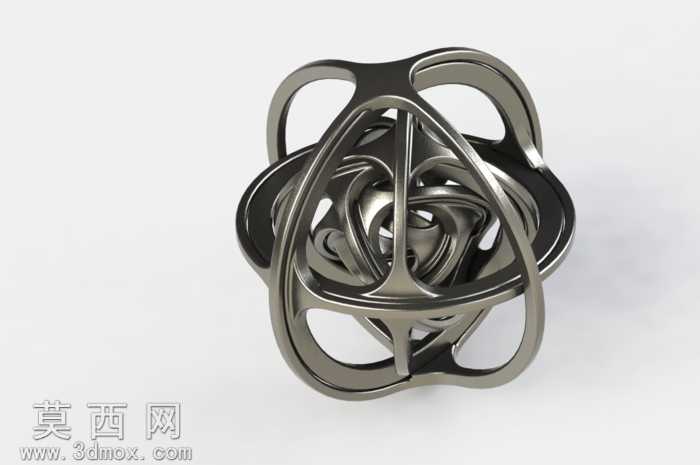

本作品为适配桌面级3D打印场景设计的多层嵌套万向节结构，最初的设计初衷是打造兼具趣味性与打印适配性的创意机械作品，突破常规云台类万向节仅设置3个旋转轴的设计局限，通过多层嵌套的旋转轨道结构，实现更灵活的多维度角度转动能力，让结构可转动至任意角度相对的外层中心层位置。整个建模过程围绕3D打印的工艺特性展开优化，首先针对嵌套结构的层间间隙做了多轮参数调试，最初设置的间隙范围从千分之六英寸到千分之四十英寸不等，经过多次打印测试调整，最终将层间公差控制在十万分之五英寸的高精度区间，既保证各层轨道转动顺滑无卡滞，又避免间隙过大导致的结构松散问题。结构设计上共设置7根旋转轴，所有边缘位置都做了圆角过渡处理，替代传统的棱边设计，有效减少打印过程中的应力集中问题，降低打印件翘曲、开裂的风险。为适配不同精度的3D打印机，还迭代了多个版本的模型，针对低精度打印机优化了层间间隙参数，无需额外添加支撑即可完成打印，降低打印门槛；后续更新的版本还加厚了外层轨道结构，进一步提升结构耐用性，同时优化了嵌套层数，在保证转动灵活性的前提下减少冗余结构，让整体造型更紧凑。渲染阶段采用分层材质赋予方案，从最外层到最内层分别搭配黑、蓝、红、橙、灰、金属金等差异化材质，通过高对比度的色彩区分清晰展现每层嵌套结构的轮廓，金属质感的内层搭配哑光质感的外层，既突出结构的机械美感，也让多层嵌套的视觉层次更分明，直观呈现出结构层层环绕、可自由转动的设计特点。整个设计过程充分结合3D打印的工艺限制做适配优化，在保证创意性的同时兼顾打印实用性，无需复杂的后处理即可获得完整可动的成品。
