18伏充电式手电钻三维设计作品

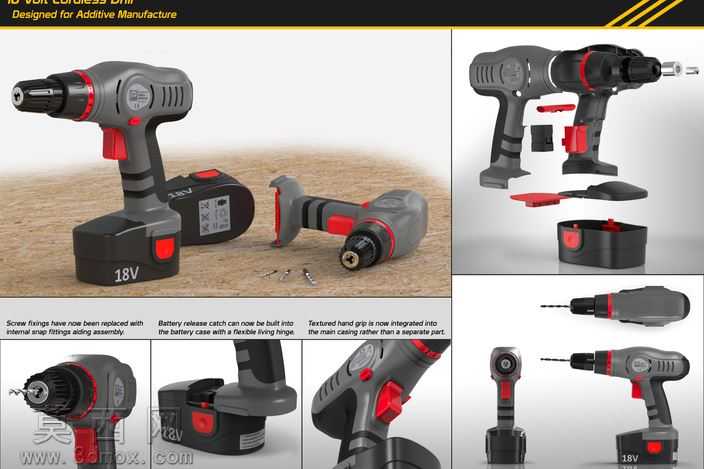

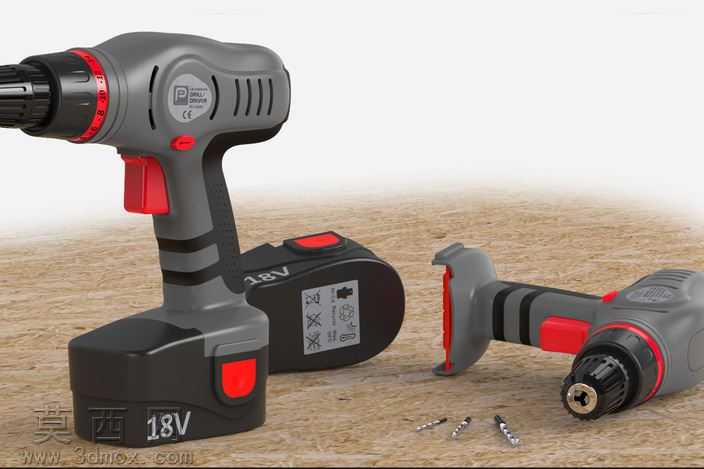

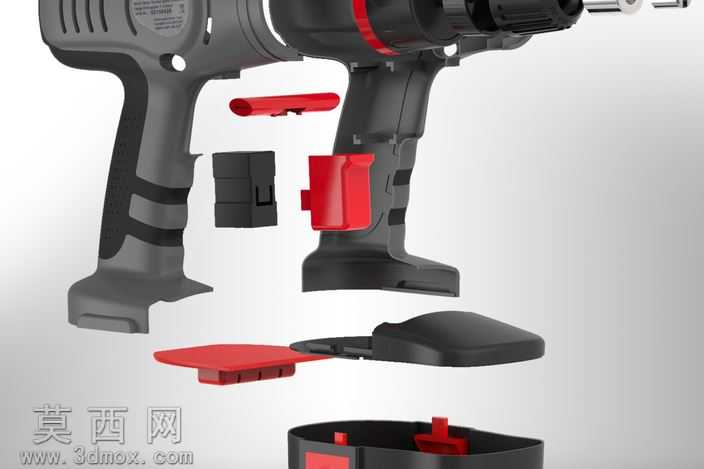

本作品为18伏充电式手持电钻的完整三维设计成果，建模过程依托专业三维设计软件完成，整体采用自顶向下的设计思路，先完成整机外观轮廓与功能分区的整体布局，再逐一拆解各零部件进行精细化建模，最终完成整机装配与干涉校验，确保各部件配合关系合理，功能结构符合实际手电钻的工作逻辑。建模阶段对电钻的核心结构做了完整还原：包含带防滑纹理的握持手柄、18V规格可拆卸锂电池包、带扭矩调节环的钻夹头、正反转切换拨钮、触发式调速开关、电池释放卡扣等核心功能部件，每一处结构都参考实物手电钻的尺寸比例与装配关系进行绘制，例如电池包与手柄的插接结构做了精准的卡扣限位设计，钻夹头的三爪夹持结构可模拟真实钻具的装夹动作，手柄处的防滑纹理采用曲面阵列方式制作，还原真实产品的握持触感设计。材质与渲染阶段，针对不同部件做了差异化的材质赋予：机身主体采用哑光工程塑料材质，调整了合适的粗糙度与漫反射参数还原手持电动工具的外壳质感；电池包外壳做了半哑光的耐磨塑料材质处理，表面的参数标识采用贴图方式还原；功能按键与调节环采用亮面红色硬质塑料材质，与灰黑色机身形成鲜明的视觉区分，符合工业产品的安全色设计逻辑；钻夹头的金属部件采用拉丝金属材质，调整金属反射参数还原金属部件的质感；电池触点、内部传动结构等金属零件分别做了镀锌、发黑等不同的金属表面处理效果，让整体渲染效果更贴近真实产品的视觉表现。设计过程中还针对产品的装配工艺做了优化考量，例如机身外壳的分体结构设计预留了螺丝柱与卡扣位，符合注塑件的生产装配逻辑，电池包的内部腔体预留了电芯放置空间，还原真实锂电工具的内部结构布局，整体模型既具备外观展示效果，也可用于产品结构验证、3D打印制作等场景，完整呈现了手持充电电钻从外观到内部结构的全流程设计思路。
