适配KTM2005摩托车后刹车盘结构设计

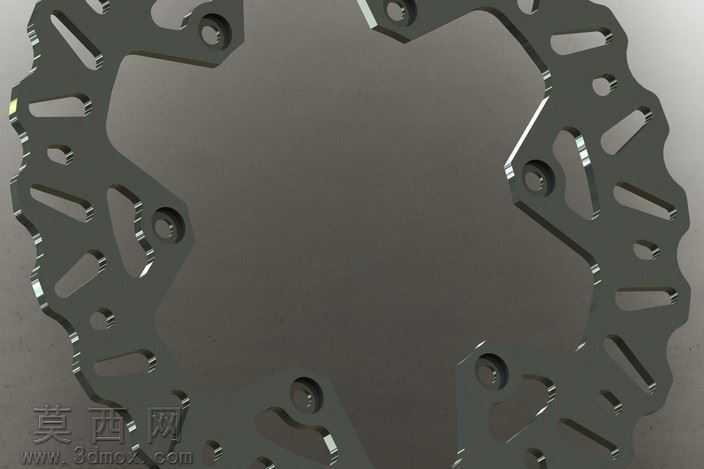

本模型为适配KTM2005车型的后刹车盘三维设计作品，建模阶段依托SolidWorks平台完成全参数化构建，首先以实车安装匹配尺寸为基准绘制中心定位基准面，确定刹车盘的内圈安装孔位分布、中心定位孔径、安装螺栓孔的节圆直径等核心装配参数，保证模型与原车后轮毂的安装位完全契合，避免出现装配干涉问题。建模过程中先绘制刹车盘的外轮廓波浪形边线，该轮廓并非单纯的造型设计，而是经过散热效率、结构强度、排屑性能多维度考量的优化造型，相比传统圆形刹车盘，波浪形外边缘能够在车辆制动时切割空气形成紊流，提升高速行驶状态下的散热效率，同时在制动片摩擦产生磨屑时，能够顺着轮廓间隙快速排出，避免磨屑残留影响制动摩擦系数。模型的镂空减重槽采用对称式分布设计，在绘制过程中通过圆周阵列命令完成槽体的均匀排布，每个槽体的转角位置都做了圆角过渡处理，避免应力集中导致刹车盘在高频制动、冷热交替工况下出现开裂问题，同时镂空结构在保证结构强度的前提下大幅降低了零件自重，减少了后悬挂的非簧载质量，提升车辆操控响应性。材质渲染阶段，刹车盘主体采用不锈钢金属材质，调整材质参数还原高碳钢经热处理后的哑光金属质感，表面添加细微的切削纹理与使用磨损痕迹，提升模型的真实感，安装孔位位置做了倒角高亮处理，还原机加工后的金属光泽。结构设计上，刹车盘的摩擦面厚度经过参数化校核，匹配对应车型的后制动卡钳活塞行程，内圈安装凸台的高度经过精准测算，保证安装后刹车盘与卡钳摩擦片的居中对齐，避免出现偏磨问题。设计过程中充分考虑了2003至2006年款同系列车型的安装兼容性，对安装孔位的公差带做了适配调整，让该刹车盘可以适配同平台多款车型的后制动系统升级替换需求，整体建模逻辑遵循机械零件设计的公差配合要求，所有特征参数都可编辑调整，能够直接导出工程图用于生产加工参考。
