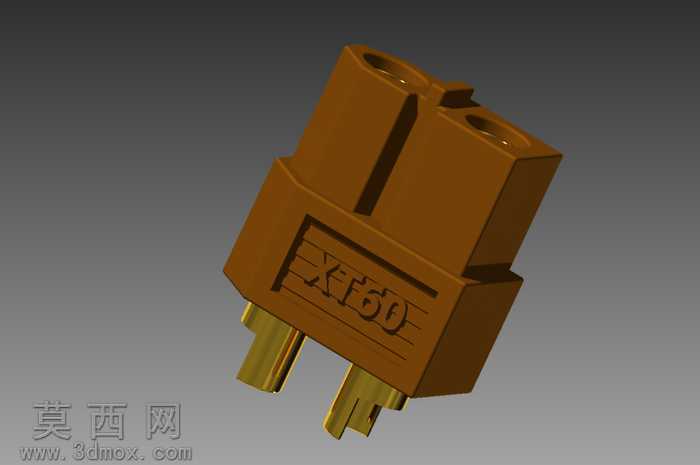

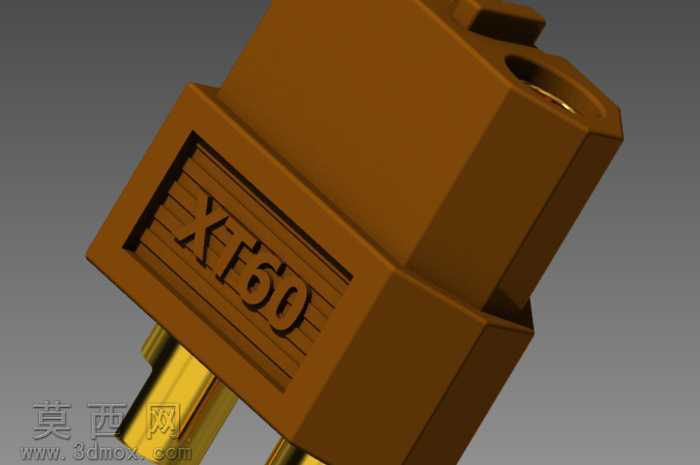

XT60母头接插件三维结构设计

本作品为XT60母头接插件的三维参数化建模成果，建模过程依托三维设计软件完成全尺寸1:1还原，严格遵循XT60系列接插件的通用行业尺寸规范，确保模型与实物的结构一致性与装配适配性。建模阶段首先完成整体轮廓的草绘定位，精准勾勒接插件棕褐色绝缘基座的外形轮廓，针对基座表面的XT60标识凹槽，采用拉伸切除命令完成特征构建，保证标识的凹陷深度与字体比例完全匹配实物细节。绝缘基座部分采用实体建模方式，对插合端的两个插孔腔体进行精准抽壳处理，腔体内部的限位卡槽、导向斜角结构均逐一还原，确保公头插合时的导向定位与防呆功能可在虚拟装配中实现。插针部分采用独立建模后装配的流程，针对镀金导电插针的扁平状外形、端部倒角结构进行精细化建模，还原插针与基座之间的过盈配合装配结构，插针嵌入基座内部的固定卡位也做了完整呈现，清晰展示接插件内部的固定连接逻辑。材质渲染阶段，绝缘基座部分赋予棕褐色耐高温工程塑料材质，调整材质的粗糙度参数模拟尼龙材质的半哑光磨砂质感，还原实物基座的表面触感与视觉特征；导电插针部分赋予黄铜镀金材质，调整金属反射率与高光参数，模拟镀金层的亮泽金属质感，区分基座与插针的材质差异。模型整体结构完整，既还原了接插件外部的外观细节，也完整呈现了内部的腔体、卡位、插针固定等内部结构，可用于接插件装配验证、电气连接场景的装配模拟、相关产品的结构设计参考，建模过程中所有特征均保留参数化属性，可根据实际使用需求对接插件尺寸、细节特征进行调整修改，适配不同的设计场景使用需求。
