4寸带轴承套管工业脚轮结构设计

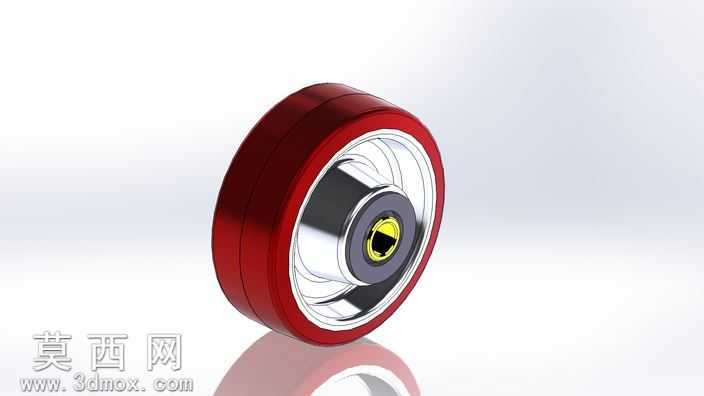

本作品为4寸规格工业脚轮的三维参数化设计成果，建模阶段采用SolidWorks完成全零件参数化搭建，严格遵循工业脚轮的通用尺寸规范，将轮体直径设定为4英寸标准值，对所有配合尺寸预留合理公差带，确保后续生产加工的可落地性。建模过程中先完成核心零件的独立建模：首先构建外圈轮体部分，采用聚氨酯包胶的结构设定，建模时区分内层金属轮毂与外层聚氨酯轮面的实体边界，为后续材质赋予做好分层准备；其次完成内置轴承的精细化建模，还原深沟球轴承的内外圈、滚动体、保持架的完整结构，保证轴承与轮体内腔、中心套管的配合关系完全符合机械装配要求；随后完成中心金属套管的建模，套管作为脚轮与安装支架的连接载体，建模时严格控制内孔直径与外壁厚度，确保与轴承内圈的过盈配合精度。装配阶段采用自下而上的装配逻辑，先将轴承压入轮体两侧的安装沉孔，再穿入中心套管完成轮体核心组件的装配，所有配合关系采用同轴心、重合等标准机械配合，无冗余约束，可实现轮体绕中心轴的自由旋转模拟。渲染阶段针对不同零件赋予对应真实材质：外层聚氨酯轮面设置为半哑光深红色橡胶材质，调整粗糙度参数模拟聚氨酯材料的微磨砂质感，添加轻微的反射效果还原包胶轮的真实表面特性；金属轮毂采用亮面镀铬材质，调高反射强度与环境贴图采样率，还原电镀金属的高反光镜面效果；中心轴承的滚动体与内外圈采用轴承钢材质，设置为高抛光金属质感，保持架采用哑光镀锌材质；中心套管采用普通碳钢哑光材质，区分不同金属零件的视觉差异。场景搭建时采用纯白渐变背景，添加柔和的三点布光，主光源从侧上方45度照射，勾勒轮体的轮廓曲线，辅光源补全暗部细节避免死黑，添加底部反光板模拟光滑台面的倒影效果，最终渲染图清晰展现脚轮的分层结构与材质差异。设计过程中充分考虑脚轮的实际使用场景，轮面宽度设定符合4寸脚轮的承重标准，轴承选型匹配对应载荷要求，套管长度适配常规脚轮支架的安装尺寸，整体结构无设计缺陷，可直接用于生产参考、产品展示或机构运动模拟。
