说明\u0026打印以制作Snapper工具#6-0601 Snapper骑行割草机的平滑离合器套件

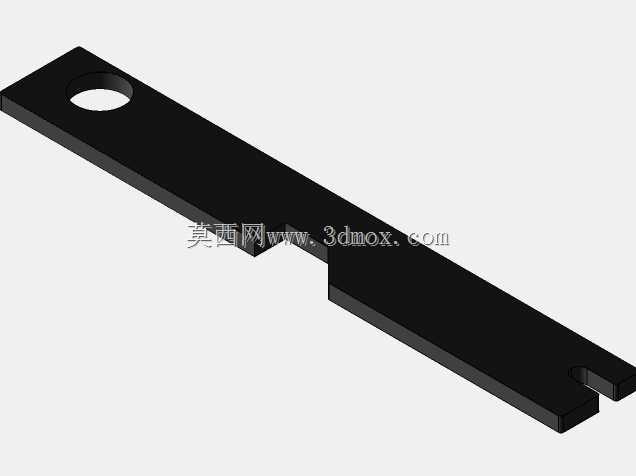

以下是说明，以及CAD模型、DXF和；打印用于拆卸和安装Snapper#6-0601平滑离合器套件的调整工具，该套件用于驾驶后置发动机骑手割草机。该工具在线售价18美元，省钱，自己赚1美元。该工具的测量部分可由油漆搅拌棒制成，但该工具的离合器稳定端需要由7GA钢制成。我这样说是因为不是每个人都需要更换离合器，有些人只需要调整驱动盘。请阅读所有防护罩的说明。适用于以下型号：28088BE 28“8马力后置发动机防护罩系列830088BE 30”8马力后置发动机防护罩系列830128RE 30”12马力后置发动机防护罩系列87060601-平滑离合器套件R.E.R.7060601-平滑离合器套件R.E.R.7084651-E2512523BVE，25“12.5马力后置发动机防护罩欧洲系列237084879-331523KVE，33“15马力后置发动机支架系列237084888-E331523KVE，33”15马力后置发动机支架欧洲系列237084940-2811523BV，28”11.5马力后置发动机支架系列237084941-301152BV，30”11.5马力后置发动机支架系列237084954-331723BVE，33”17马力后置发动机支架系列237085622-2812523BVE，28“12.5马力后置发动机支架系列237085623-3012523BVE，30”12.5马力后置发动机支架系列237085624-2813523BVE，28”13.5马力后置发动机支架系列237085625-3013523BVE，30”13.5马力后置发动机支架系列237085626-E2812523BVE，28”12.5马力后置发动机支架欧洲系列237085686-E2813523BVE，28“13.5马力后置发动机辅助装置欧洲系列23780102-281123BV，28”11马力后置发动机辅助装置系列23780103-301152BV，30”11.5马力后置发动机辅助装置系列23780104-2812523BVE，28”12.5马力后置发动机辅助装置系列23780105-3012523BVE，30”12.5马力后置发动机辅助装置系列23780106-331523KVE，33“15马力后置发动机支架系列237800107-331723BVE，33”17马力后置发动机支架系列237800116-E2512523BVE，25”12.5马力后置发动机支架欧洲系列237800117-E2812523BVE，28”12.5马力后置发动机支架欧洲系列237800118-E2813523BVE，28”13.5马力后置发动机支架欧洲系列237800119-E331523KVE，33“15马力后置发动机骑士欧洲系列237800139-E2512523BVE，25”12.5马力后置发动机骑士欧洲系列237800254-3317523BVE，33”17.5马力后置发动机骑士系列237800363-C2811523BV，28”11.5马力后置发动机骑士加利福尼亚系列237800364-C3011523BV，30”11.5马力后置发动机骑士加利福尼亚系列237800365-C2812523BVE，28“12.5马力后置发动机支架加利福尼亚系列237800366-C3012523BVE，30”12.5马力后置发动机支架加利福尼亚系列237800368-C3317523BVE，33”17.5马力后置发动机支架加利福尼亚系列237800499-E2512523BVE，25”12.5马力后置发动机支架欧洲系列237800500-E2812523BVE，28”12.5马力后置发动机支架欧洲系列23780051-E2813523BVE，28英寸13.5马力后置发动机支架欧洲系列237800502-E331523KVE，33英寸15马力后置发动机支架欧洲系列237800647-2811523BV，28英寸11.5马力后置发动机支架系列237800648-301152BV，30英寸11.5马力后置发动机支架系列237800649-2812523BVE，28英寸12.5马力后置发动机支架系列237800650-3012523BVE，30英寸12.5马力后置发动机支架系列237800652-3317523BVE，33英寸17.5马力后置发动机支架系列237800653-E2512523BVE，25英寸12.5马力后置发动机支架欧洲系列237800655-E2813523BVE，28英寸13.5马力后置发动机支架欧洲系列237800656-E331523KVE，33英寸15马力后置发动机支架欧洲系列237800657-E2512523BVE，25“12.5马力后置发动机辅助装置欧洲系列237800658-E2812523BVE，28”12.5马力后置发动机辅助装置欧洲系列237800659-E2813523BVE，28”13.5马力后置发动机辅助装置欧洲系列237800660-E331523KVE，33”15马力后置发动机辅助装置欧洲系列237800697-3013523BVE，30”13.5马力后置发动机辅助装置欧洲系列237800718-E3317523BVE，33“17.5马力后置发动机支架欧洲系列237800790-E2814523BVE，28”14.5马力后置发动机支架欧洲系列2380022-250815B，后置发动机支架系列1580023-250815BE，后置发动机支架系列158098-25069T，25“6马力后置发动机支架系列980099-28108BE，28”10马力后置发动机支架系列880101-25659BE，25”6.5马力后置发动机支架系列980102-26069T，26英寸6马力后置发动机支架系列980103-30108BE，30英寸10马力后置发动机支架系列880104-26659BE，26英寸6.5马力后置发动机支架系列980105-28088T，28英寸8马力后置发动机支架系列880106-28088TE，28英寸8马力后置发动机支架系列880107-28128BE，28英寸12马力后置发动机支架系列880108-28128TVE，28英寸12马力后置发动机支架系列880109-30088T，30英寸8马力后置发动机支架系列880110-30088TE，30英寸8马力后置发动机支架系列880111-30148KVE，30英寸14马力后置发动机支架系列880112-30128BE，30英寸12马力后置发动机支架系列880113-33128BE，33“12马力后置发动机支架系列880114-33128VE，33英寸12马力后置发动机支架系列880115-33148KVE，33英寸14马力后置发动机支架系列880118-33128RE，33英寸12马力后置发动机支架系列880119-R25089TE，25英寸8马力后置发动机支架回收系列980121-E250815BE，25英寸后置发动机支架（欧元）1580122-280915BE系列、1580126-R33148KVE系列、33英寸14马力后发动机支架回收系列、880145-28088B系列、28英寸8马力后发动机支架系列、880148-30088B系列、30英寸8马力后发动机支架系列、880206-41128BE系列、41英寸12马力后发动机支架系列、880256-250811BE系列、25英寸8马力后发动机支架系列、1180258-281011BE系列、28英寸“10马力后置发动机支架系列1180259-2811511BE，28”11.5马力后置发动机支架系列1180260-301011BE，30”10马力后置发动机支架系列1180261-30111511BE，30”11.5马力后置发动机支架系列1180262-3312511BE，33”12.5马力后置发动机支架系列1180263-331411KB，33”14马力后置发动机支架系列1180264-411611KB，41”16马力后引擎骑手系列1180265-R250811BE，25英寸8马力后引擎骑手回收系列1180266-R2811511BE，28英寸11马力后引擎骑手回收系列1180267-R3312511BE，33英寸12.5马力后引擎骑手回收系列1180308-E281011BE，28英寸10马力后引擎骑手欧洲系列1180309-E2811511BE，28“11.5马力后置发动机支架欧洲系列1180310-301411KVE，30”14马力后置发动机支架欧洲系列1180311-E331411KVE，33”14马力后置发动机支架欧洲系列1180352-E250811B，25”8马力后置发动机支架欧洲系列1180353-E250811BE，25”8马力后置发动机支架欧洲系列1180354-E3312511BE，33“12.5马力后置发动机支架欧洲系列1180419-250612T，25”6马力后置发动机支架系列12
