泰奥扬森仿生行走连杆机构三维设计

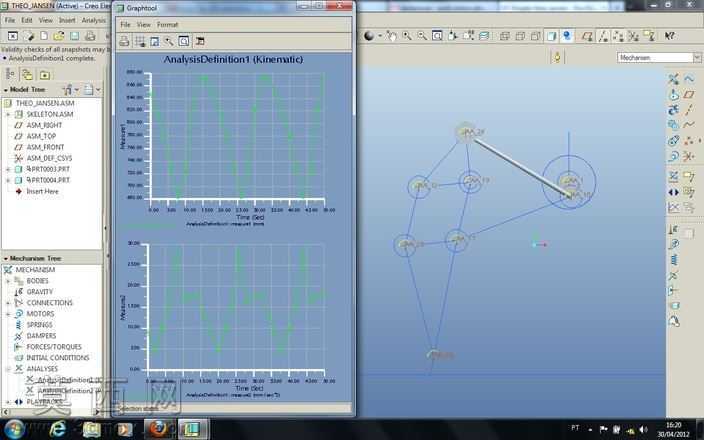

本作品为泰奥扬森仿生行走机构的三维参数化建模设计，建模过程依托三维设计环境完成整体骨架搭建与零件级细节构建，设计核心围绕经典仿生行走连杆的运动逻辑展开，通过自顶向下的骨架建模思路，先确定机构的固定旋转基点、各连杆铰接点的空间位置参数，再逐一生成每一段连杆的实体结构，保证各铰接位置的同轴度与连杆长度的参数关联性，避免后续运动仿真中出现干涉、错位等问题。建模阶段对每一处铰接副都做了适配的结构处理，预留了标准铰接件的装配空间，连杆主体采用等截面杆体结构，在保证结构强度的同时控制整体重量，适配仿生行走的低负载运动需求。材质配置上，连杆主体选用常用工程塑料材质模拟，铰接旋转部位配置金属材质以体现运动副的耐磨属性，整体材质区分清晰，能够直观区分不同功能的结构部件。结构设计层面严格遵循泰奥扬森机构的经典连杆比例，通过多组连杆的铰接联动，将单一旋转轴的圆周运动转化为行走端的类足式迈步轨迹，从界面中的运动分析图表可以看出，设计过程中对机构的运动位移、运动速率做了完整的运动学仿真分析，通过调整连杆长度参数优化行走轨迹的平滑度，减少运动过程中的卡顿与冲击，保证行走动作的连贯性。设计思路上以复现经典仿生行走机构的运动原理为核心，通过参数化建模的方式保留了各连杆尺寸的可调整性，后续可根据不同的行走场景需求调整连杆比例，适配不同尺寸的行走载体，整个模型的装配逻辑清晰，运动副定义完整，可直接用于运动原理演示、仿生行走机构的二次开发参考，也可作为机械原理教学的直观演示案例，帮助理解连杆机构的运动转化逻辑与多连杆联动的设计要点。
