锥齿花键一体式齿轮轴结构设计

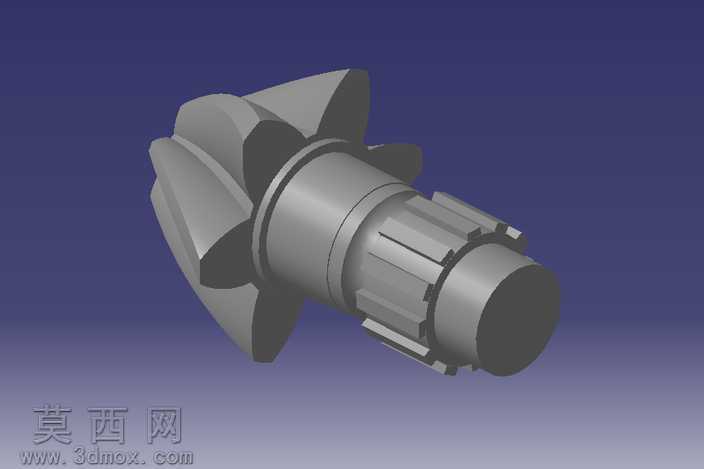

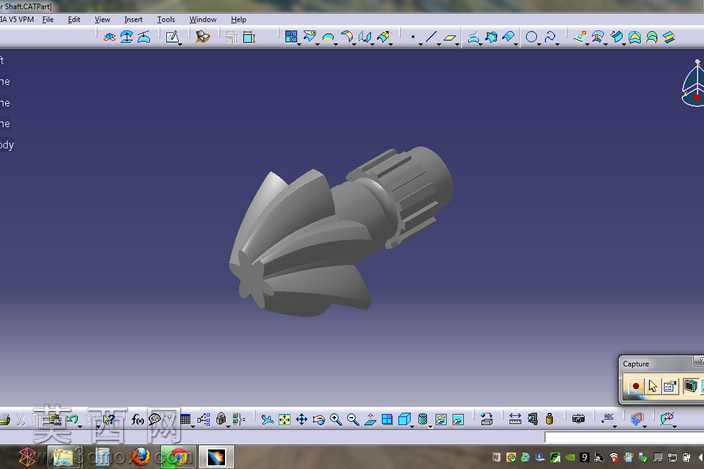

本齿轮轴采用一体式集成化结构设计，将锥齿轮传动段、定位轴肩、花键连接段整合为单一轴类零件，规避了分体装配带来的同轴度误差、连接松动等传动隐患，可有效提升重载传动场景下的运行可靠性。建模过程依托参数化特征建模逻辑开展，首先以齿轮轴的中心轴线为全局设计基准，绘制各轴段的径向截面轮廓，通过回转特征生成轴体的基础胚体，精准控制各轴段的直径、长度尺寸公差，保证轴肩定位面的垂直度与端面跳动符合机械传动设计规范。针对端部的锥齿轮结构，先依据渐开线齿形的数学方程生成单齿的齿廓曲线，通过齿向引导线扫掠生成单齿实体，再围绕中心轴完成圆周阵列得到完整锥齿轮齿组，建模过程中严格控制齿形压力角、分度圆锥角、齿顶高系数等核心参数，保证齿面啮合精度，避免传动过程中出现卡滞、异响、偏磨等问题。中部的花键连接段采用矩形花键结构，通过单键齿拉伸后圆周阵列的方式生成，精准控制键齿的宽度、高度与等分角度，保证花键副的配合精度，可实现大扭矩的稳定传递，同时具备良好的对中性，方便装配与拆卸。轴体上的退刀槽、过渡圆角等细节结构均按照机械加工工艺要求设计，避免应力集中问题，提升零件的疲劳强度。渲染阶段采用金属合金钢材质，还原零件经过精加工后的金属质感，对齿面、轴颈等配合面赋予更高的光泽度与粗糙度参数，区分加工面与非加工面的视觉差异，通过多角度布光清晰展现齿形轮廓、花键结构与各轴段的衔接关系，直观呈现零件的结构特征与设计细节。整体设计兼顾传动性能、加工工艺性与装配便利性，可直接应用于差速器、减速器等需要变向传动的机械装置中。
