工业用T型手柄螺旋压紧夹具

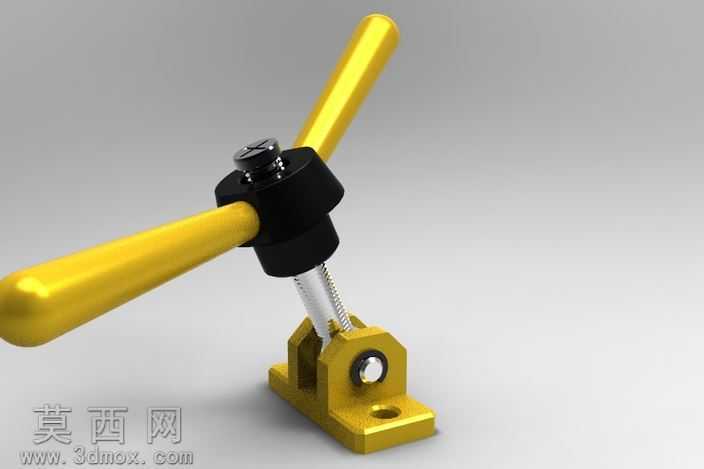

本模型为手动螺旋压紧夹具，采用三维建模软件完成全参数化设计，建模过程中严格遵循机械加工工艺要求，对每个零件的尺寸公差、装配间隙都做了合理设定，保证模型可直接对接生产加工环节。模型整体采用自下而上的装配建模思路，先分别完成底座、锁紧块、螺旋顶杆、T型操作手柄、紧固螺钉、铰接销轴等单个零件的建模，再通过同轴配合、面重合配合、螺旋配合等装配约束完成整体组装，完整还原了夹具的实际运动逻辑，转动T型手柄时可带动螺旋顶杆沿轴向进给，实现对工件的压紧与松脱动作。渲染阶段采用工业产品写实渲染方案，对不同零件赋予对应真实材质：底座与操作手柄采用锌合金镀铬喷塑材质，模拟工业五金件常见的亮黄金属漆面质感，表面设置细微的颗粒磨砂效果还原真实喷塑层的触感；螺旋顶杆采用不锈钢材质，添加细微的车削纹理与金属反光属性，还原机加工金属件的表面特征；手柄中部的锁紧座采用黑色哑光工程塑料材质，设置轻微的漫反射属性避免过度反光；铰接销轴与顶部紧固螺钉采用标准镀锌紧固件材质，还原标准件的金属光泽。结构设计上，底座采用带安装孔的L型支撑结构，两个沉头安装孔可通过螺栓将夹具固定在工作台面，铰接部位采用销轴连接锁紧块，保证锁紧块可随顶杆进给做小幅度摆动，自动适配被压紧工件的表面角度，避免压伤工件表面；T型手柄采用加长力臂设计，转动时可获得更大的压紧力矩，无需额外工具即可实现足够的夹紧力，顶部的开槽紧固螺钉可调整手柄与顶杆的连接松紧度，长期使用出现磨损后可随时调整间隙。设计过程中充分考虑了手动夹具的人机工程学需求，手柄的直径、长度都按照成年人手部握持尺寸设定，操作时握持舒适不易打滑，整体结构紧凑无冗余部件，所有棱角处都做了圆角过渡处理，避免操作时划伤手部，适合作为工装夹具用于小型工件的钻孔、装配、打磨等工序的快速装夹。
