双浮筒式轻型水上飞机三维设计作品

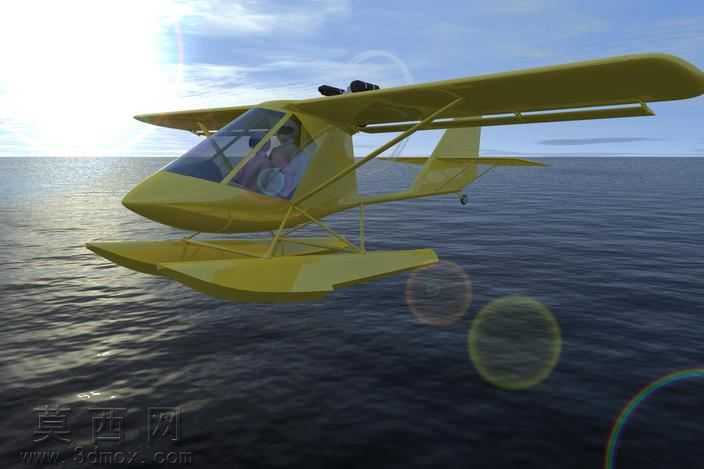

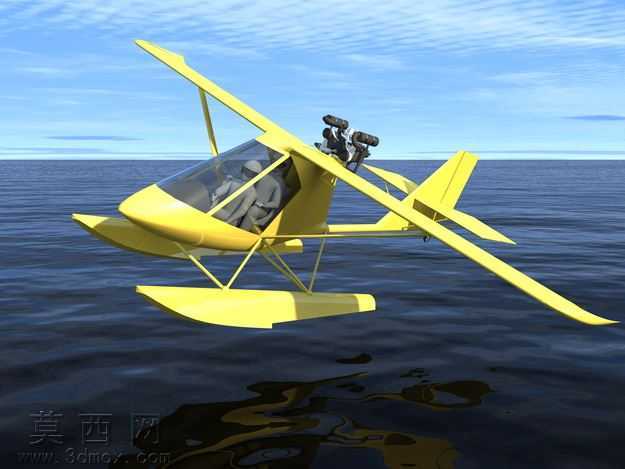

本作品为双座轻型水上飞机的三维建模设计成果，建模阶段依托三维参数化设计逻辑完成全机结构搭建，首先以水上起降的使用需求为核心锚点，确定上单翼高置、双浮筒起落的整体布局，避免飞行与水面滑行阶段的结构干涉。建模过程中对机身曲面做连续顺滑处理，采用NURBS曲面建模方式勾勒座舱流线型外轮廓，保证风挡区域的视野通透度与气动外形合理性，座舱内部预留双乘员乘坐空间，匹配操纵机构的安装位布局，还原真实轻型运动飞机的座舱空间比例。机翼部分采用撑杆式上单翼结构，建模时精准还原机翼与机身的连接撑杆角度、翼面的翼型弧度，翼尖做小幅上翘处理优化低空飞行稳定性，尾翼部分包含垂直安定面与水平尾翼，各操纵面的铰接位置预留合理活动间隙，匹配真实飞行器的舵面活动逻辑。动力系统采用顶部后置安装的航空发动机布局，建模时还原发动机的整流外形、螺旋桨安装位与机身顶部的连接支架，规避发动机运转时对座舱视野的遮挡，同时匹配紧凑发动机的设计思路，缩减动力单元的整体占用空间，提升飞行阶段的安全冗余。浮筒部分作为水上起降的核心结构，建模时还原两个长条形浮筒的水动力外形，浮筒与机身之间采用多组金属支架连接，支架的受力角度、连接点位均参考真实水上飞机的结构强度要求设计，浮筒底部做顺滑曲面处理降低水面滑行阻力，浮筒前后端做上扬设计避免起降阶段的水流冲击。渲染阶段采用亮黄色为主机身材质，搭配透明玻璃质感的座舱风挡、金属哑光质感的结构支架与发动机外壳，背景搭配海面与蓝天环境，还原飞机水面低空飞行的真实场景，材质参数调整阶段针对浮筒的玻璃钢质感、机翼的蒙皮质感、金属支架的磨砂金属质感分别做参数校准，让渲染成品的材质区分度清晰，各结构部件的视觉辨识度充足。整体设计围绕飞行安全性提升展开，通过后置紧凑发动机的布局降低发动机故障后的风险影响，双浮筒结构保证水面滑行与停泊的稳定性，上单翼布局避免翼面与水面障碍物的剐蹭，全机结构在建模阶段完成多次装配干涉检查，确保各部件之间的连接逻辑合理，无结构穿模、装配错位问题，完整还原轻型水上飞机的结构特征与设计特点。
