摩托罗拉USB接口数据线三维建模作品

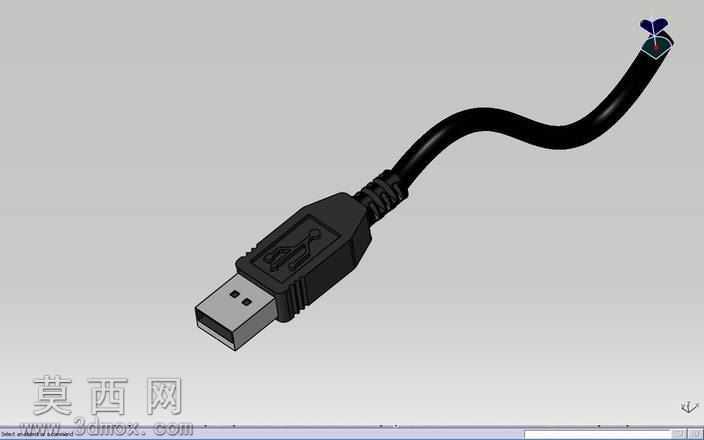

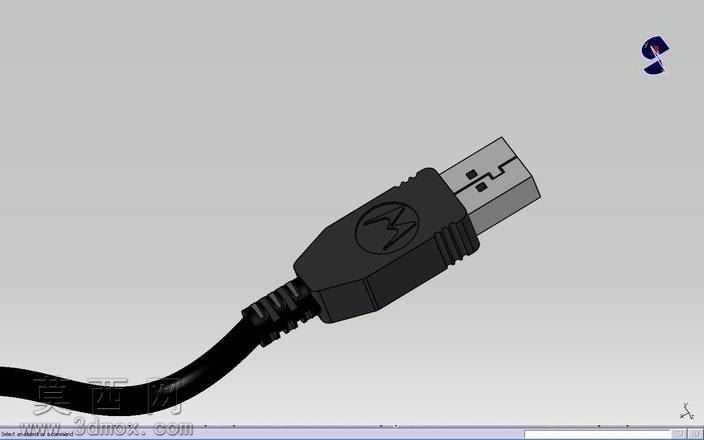

本作品为摩托罗拉USB接口数据线的三维建模成果，建模过程围绕实物的真实结构与外观特征展开，力求还原产品的实用属性与细节质感。建模初期先梳理产品的结构组成，将整体拆分为USB公头、线材主体、尾端接头三个核心部分，针对不同部件的形态特征选用适配的建模逻辑：USB公头部分先绘制金属插片的截面轮廓，通过拉伸、倒角操作还原金属插片的规整形态，插片表面的两个定位开孔采用切除拉伸实现，精准匹配实物的开孔位置与尺寸比例；公头外部的塑料包裹壳体，先依据实物的弧度绘制引导线，通过扫描生成基础壳体，再对壳体表面的防滑纹理、USB标识浮雕做细节处理，防滑纹理采用阵列凸起的小矩形结构实现，标识浮雕通过包覆命令贴合在壳体曲面，还原真实产品的标识细节。线材主体部分考虑到数据线自然弯曲的使用形态，采用样条曲线绘制线材的中心走向路径，以圆形截面沿路径扫描生成线材的基础柱体，再对靠近两端接头的位置做渐变收束处理，模拟线材与接头连接处的加固结构，还原真实线材防弯折的设计特征；线材表面的细微磨砂质感通过材质参数调整实现，避免过于光滑的塑料质感偏离实物观感。尾端接头部分匹配摩托罗拉老式设备的接口形态，先绘制接口的截面轮廓，通过多步拉伸与切除操作还原接口的卡扣、接触端子结构，接头与线材衔接的位置做圆角过渡处理，还原注塑衔接的自然形态。材质渲染阶段针对不同部件匹配对应材质：金属插片赋予哑光金属材质，调整反射参数模拟日常使用中轻微磨损的金属质感，避免镜面反射的失真效果；塑料壳体与线材部分赋予哑光硬质塑料与软质橡胶材质，区分硬塑料的挺括感与线材橡胶的柔韧质感，软质橡胶材质适当降低反光度、增加细微的凹凸纹理，模拟橡胶表面的细微磨砂触感。建模过程中严格把控各部件的装配关系，确保公头插片与壳体的配合间隙、线材与接头的衔接位置完全贴合实物的装配逻辑，无错位、穿模问题；整体模型的比例参考真实数据线的尺寸设定，USB公头的长度、宽度、厚度均符合通用USB Type-A接口的标准尺寸，线材直径与接头尺寸的比例协调，还原产品的真实尺寸观感。渲染阶段采用柔和的侧方主光源搭配环境补光，突出线材的弯曲弧度与各部件的结构层次，阴影参数调整为软阴影，避免生硬阴影破坏产品的柔和质感，最终呈现的模型既可以用于数码配件的结构展示，也可作为场景搭建的配件素材使用。
