便携式指尖血血糖检测设备结构设计

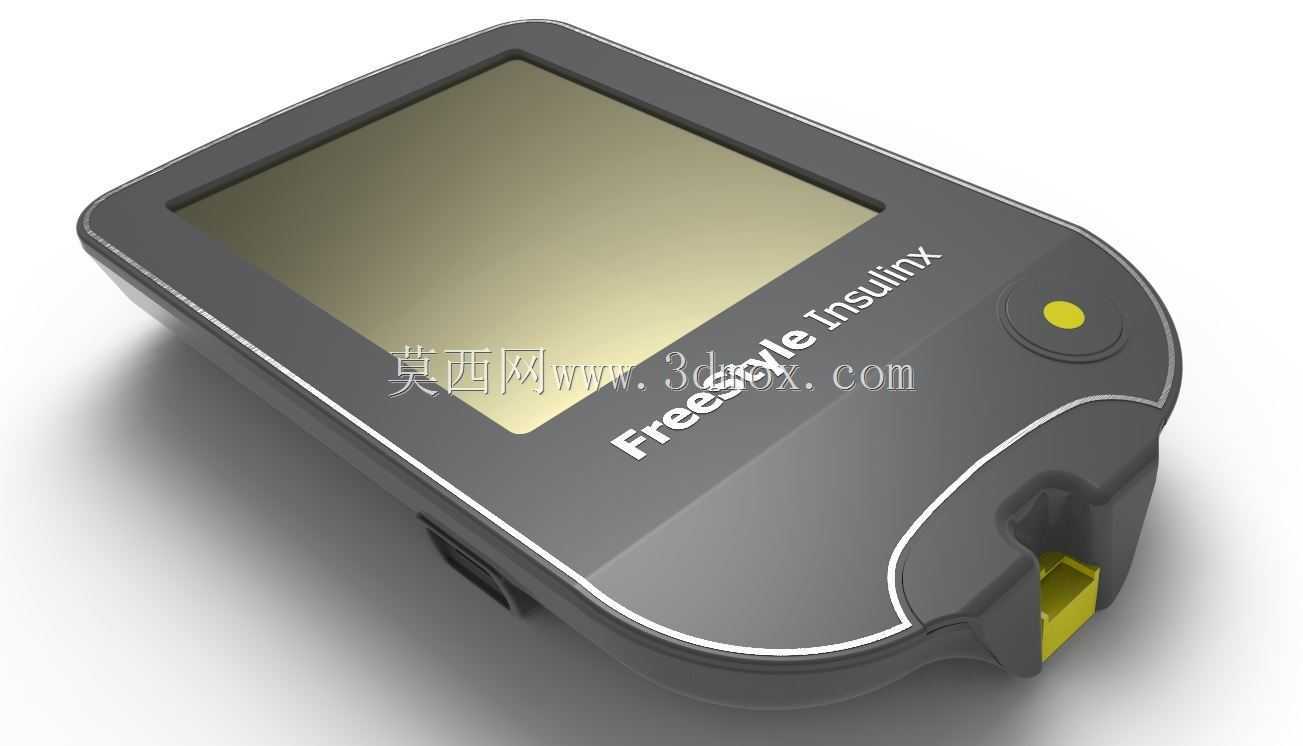

　　这款手持血液检测设备的三维结构，核心围绕居家自测、基层诊所快速筛查的日常使用场景搭建，区别于检验科大型生化设备的笨重形态，整体采用单手握持的流线型轮廓，所有边角做R3-R5的圆弧过渡，避免日常取放时剐蹭用户皮肤，也能减少跌落时的应力集中点，降低外壳碎裂风险。设备正面上方区域预留大尺寸显示屏安装位，屏幕周边做0.8mm的下沉台阶，用于贴合固定透明防护面板，防护面板与外壳上壳的配合间隙控制在0.1mm以内，既避免灰尘进入屏幕区域，也能防止日常擦拭时液体渗入内部电路。屏幕下方的机身侧面做15度的内收斜面，刚好贴合成年人握持时的食指、中指指腹弧度，长时间持握也不会产生硌手的压痕，机身右侧的单枚功能按键做凸起0.5mm的圆弧造型，

　　按键表面做细晒纹处理增加摩擦力，盲操作时也能快速定位，按键下方的黄色标识点采用双色注塑工艺，与外壳一体成型不会因长期摩擦脱落，方便老年用户快速识别操作位置。设备底部的试纸插入口做导向斜角设计，插入口内部预留试纸定位弹片的安装空间，弹片采用0.2mm厚的铍青铜材质，既能保证试纸插入时的顺畅度，也能在试纸到位后提供足够的接触压力，确保检测电极与试纸触点的可靠连接，插入口外侧的黄色防护挡片与机身做转轴配合，未使用状态下挡片自动闭合，阻挡灰尘、水汽进入内部检测通道，避免触点氧化造成检测数值偏差。内部结构分层设计，最上层为显示模组安装位，通过四周的定位柱与螺丝柱固定PCB显示板，中间层为主控电路与电池仓，电池仓采用两节7号电池的布局，

　　仓盖与机身做卡扣式配合，卡扣的扣合量控制在0.6mm，用户无需工具即可轻松更换电池，同时保证日常携带时仓盖不会意外松脱，最下层为检测接口模组，通过软排线与主控板连接，减少装配时的走线干涉。整机外形尺寸控制在100mm60mm18mm的范围内，可轻松放入上衣口袋、小型随身包中，满足用户外出携带随时检测的需求，外壳壁厚均匀设置为1.8mm，既保证足够的结构强度，也不会造成不必要的材料浪费，外壳表面采用细磨砂晒纹处理，减少日常使用时的指纹残留，也能提升握持时的摩擦力，降低手滑跌落的概率。从结构设计逻辑来看，这款设备优先考虑日常使用的容错性，比如试纸插入口的防呆设计，反向插入试纸时会被内部的限位筋挡住，无法完全插入，

　　避免用户错误操作损坏设备触点；按键的触发行程设置为1.2mm，触发压力控制在1.5N，既不会因为轻微触碰造成误触发，也不需要用户用很大力气按压，适配老年用户的操作力度。设备的所有内部安装位都预留了0.2mm的装配公差，方便生产时的快速组装，上下壳的配合采用止口结构，止口的配合深度为2mm，能有效提升整机的密封性能，应对日常使用中偶尔的液体泼溅场景，内部PCB板的安装位都预留了缓冲泡棉的粘贴空间，跌落时能缓冲冲击力，保护电子元器件不受损坏。
