家用一体式电热水壶曲面结构设计

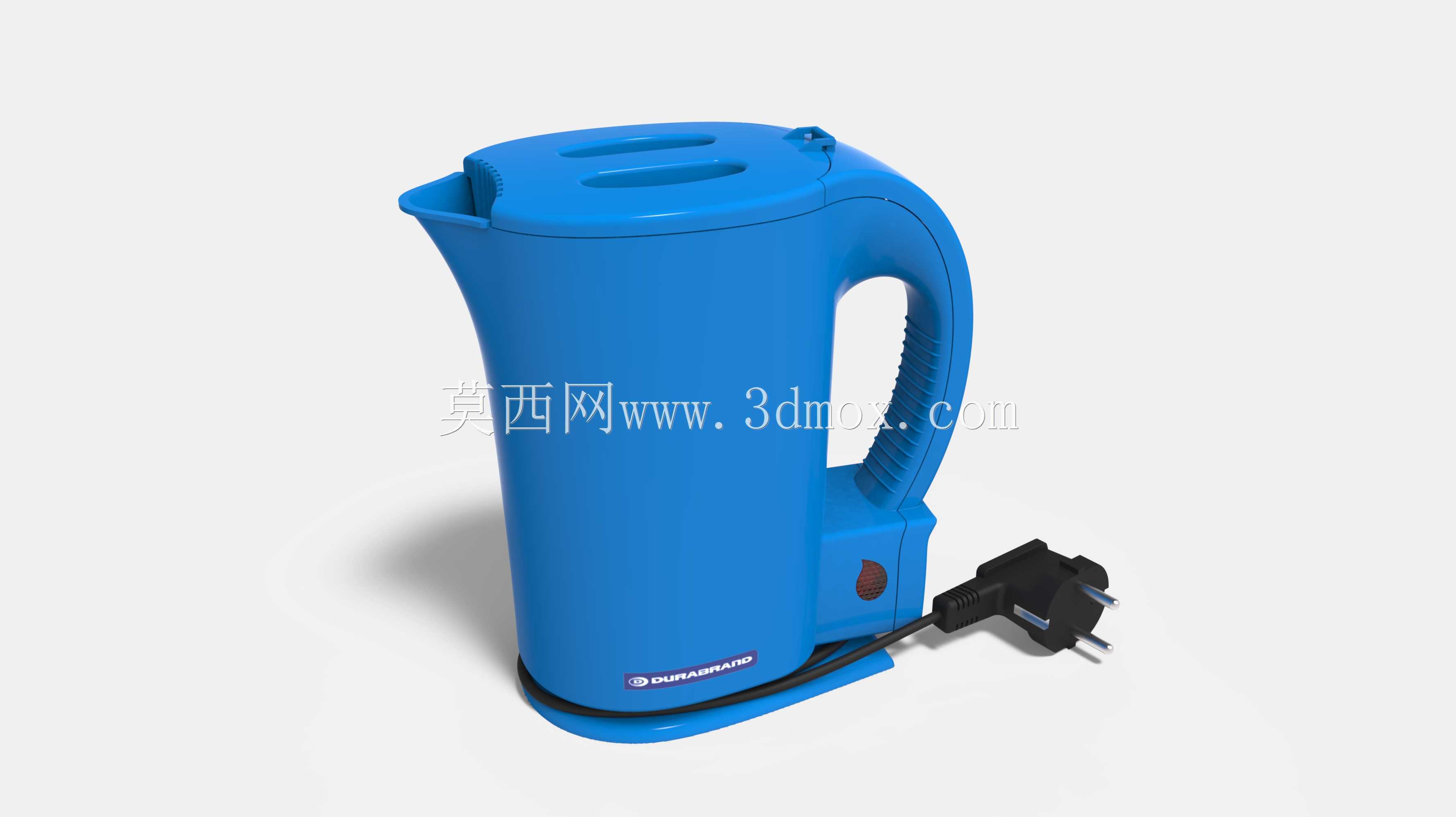

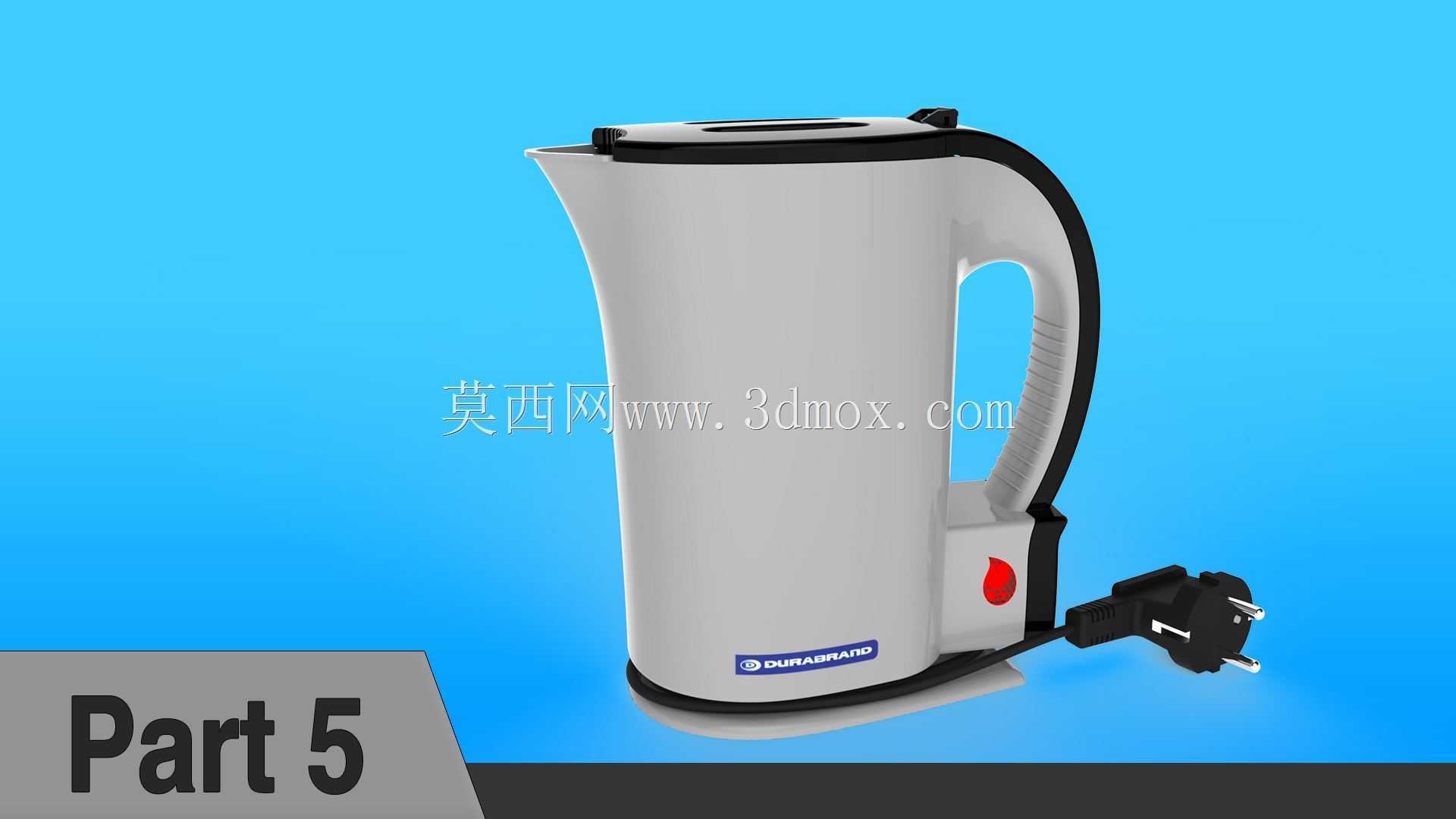

　　日常家用场景里，这类一体式电热水壶是厨房、办公茶水间的高频使用器具，核心功能是完成饮用水的快速煮沸，同时兼顾握持操作的便利性与摆放的稳定性。从结构设计逻辑来看，壶身采用一体化曲面造型，没有多余的拼接缝隙，既能够减少日常使用中污渍残留的死角，也能在注塑成型阶段简化模具抽芯结构，降低生产环节的装配复杂度。壶身的握持手柄做了内凹防滑纹理设计，纹理的凸起高度控制在1.2mm，间距4mm，刚好适配成年人手指的自然弯曲弧度，即使手部沾有水渍也能稳定握持，不会出现滑脱风险。壶嘴的出水角度做了15度的上扬设计，出水时水流集中不发散，断水时不会出现沿壶壁淌水的问题，避免烫伤使用者或者弄湿操作台。壶盖顶部设置了两个平行的长条蒸汽排出槽，槽宽3mm，

　　能够在水沸腾时及时导出内部蒸汽，避免壶内压力过高顶开壶盖造成安全隐患，同时蒸汽槽的位置避开了手柄正上方，防止排出的高温蒸汽灼伤握持的手。壶身底部设置了一圈环形的防滑胶圈安装位，胶圈突出壶底0.8mm，放置在光滑的桌面或者台面上时能够增大摩擦力，即使不小心碰到壶身也不会轻易滑动移位。电源开关设置在手柄下方靠近壶底的位置，按键的按压行程设置为2mm，按压力度控制在15N，操作时不需要刻意调整手部姿势，大拇指自然下垂就能完成开关操作，开关周边做了防水凸台结构，即使烧水时有水溢出也不会顺着缝隙流入开关内部造成电路短路。电源线从壶身底部侧方引出，出线位置做了防弯折的橡胶护套，护套长度25mm，

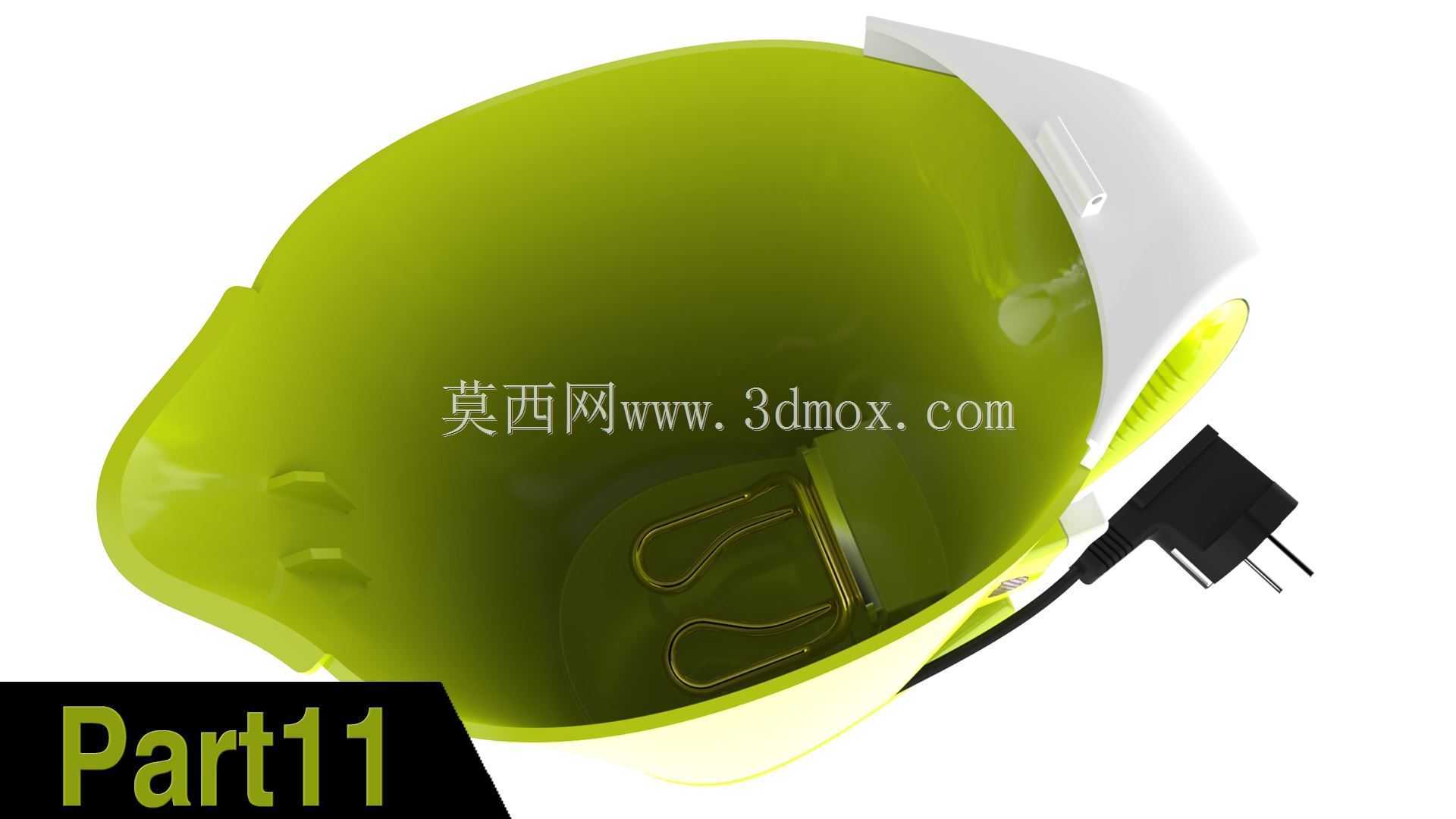

　　能够避免日常挪动水壶时电源线反复弯折造成内部线芯断裂，配套的插头采用标准三脚接地结构，满足家用电气的安全防护要求。从建模实现的角度来看，整个壶身的主体曲面先通过多组截面曲线放样生成基础轮廓，再对壶嘴、手柄衔接位置做G2连续的曲面过渡，保证曲面衔接处没有明显的棱线，光影过渡顺滑，后续实体加厚时壁厚统一设置为2mm，符合食品级塑料壳体的强度要求，同时不会造成材料浪费。壶身内部的水位限位结构做了隐藏式设计，在壶内壁对应最大水位的位置做了一圈凸起的限位筋，既能够提示用户加水不要超过安全水位，避免水沸腾时溢出，也不会破坏壶身外部的整体外观。手柄内部是中空结构，既能够减轻整体重量，也能在握持时起到隔热作用，避免壶身的高温传递到手柄表面造成烫手。

　　整个产品的整体高度控制在220mm，壶身最大直径120mm，底座直径110mm，摆放时占用的台面空间很小，常规的厨房置物架、办公桌边的茶水台都能轻松放置，不需要预留额外的安装空间，直接放置在平整台面上即可使用。壶身表面做了哑光磨砂的表面处理，不容易残留指纹和水渍，日常清洁只需要用湿抹布擦拭即可，不需要额外的特殊保养。在结构校验阶段，需要重点验证壶身装满水后的重心位置，重心落在底座中心范围内，即使壶身倾斜15度也不会出现翻倒的情况，满足家用小电器的安全稳定性要求。同时壶身的曲面弧度要和内部加热组件的安装位完全匹配，加热盘通过卡扣结构固定在壶身底部，衔接处设置硅胶密封圈，防止烧水过程中出现漏水问题，密封圈的压缩量控制在0.5mm，既能够保证密封效果，也不会因为压缩量过大造成装配困难或者密封圈过早老化失效。
