法兰连接角式止回阀结构设计

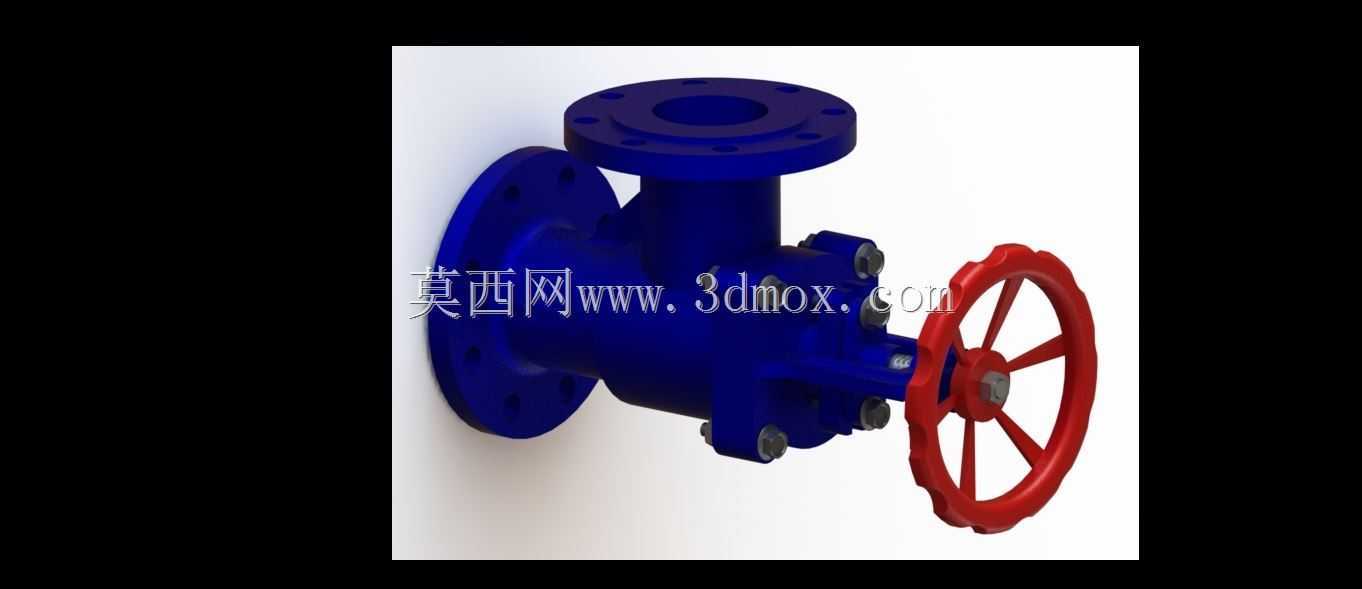

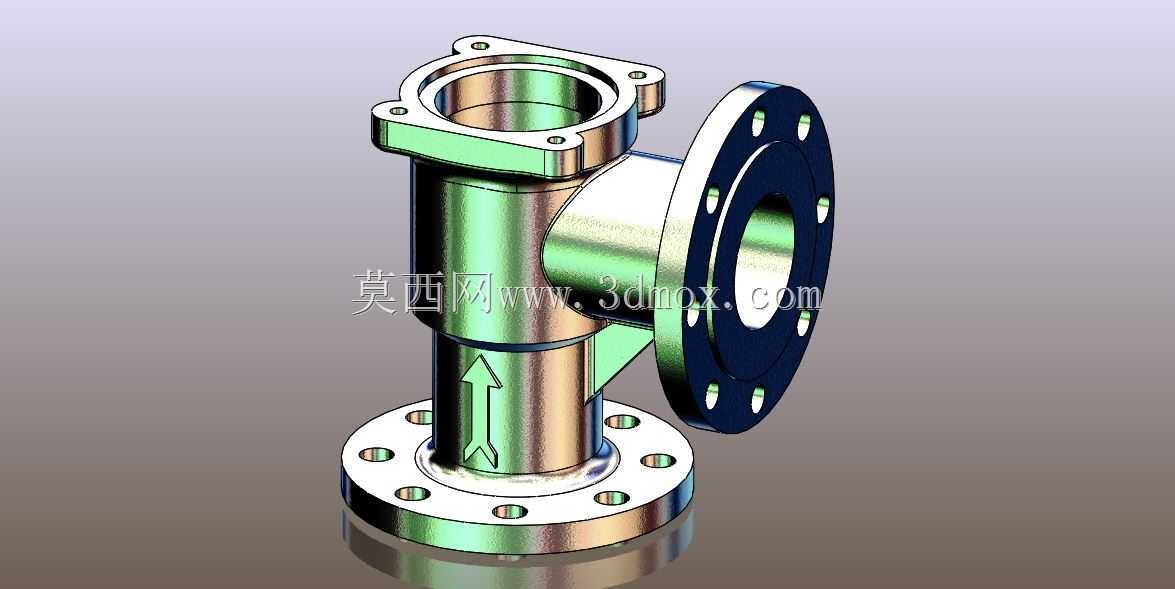

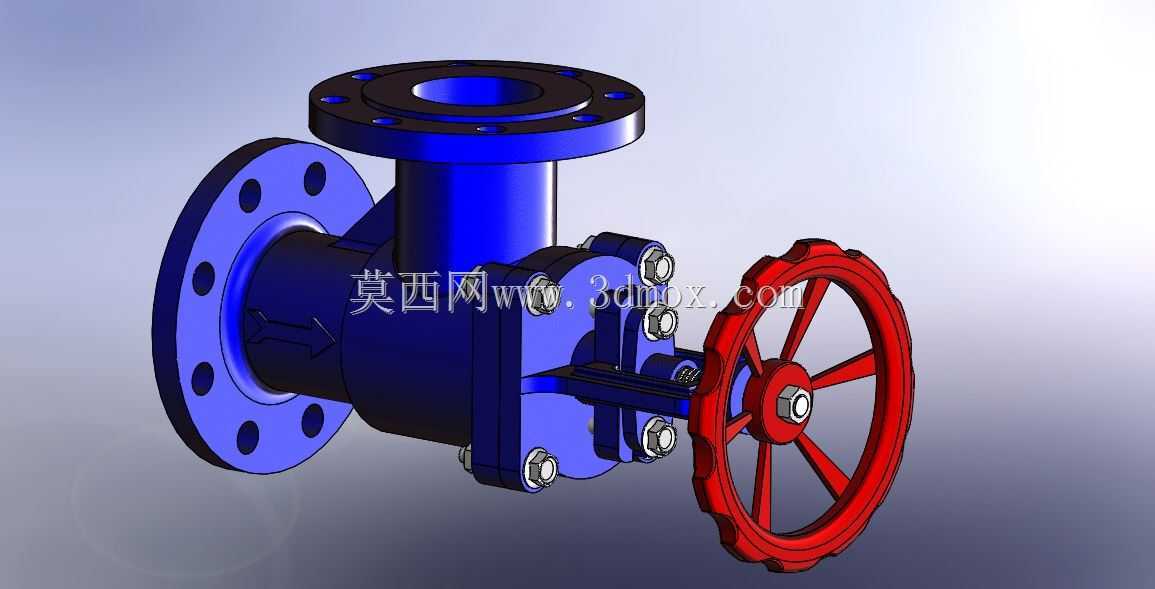

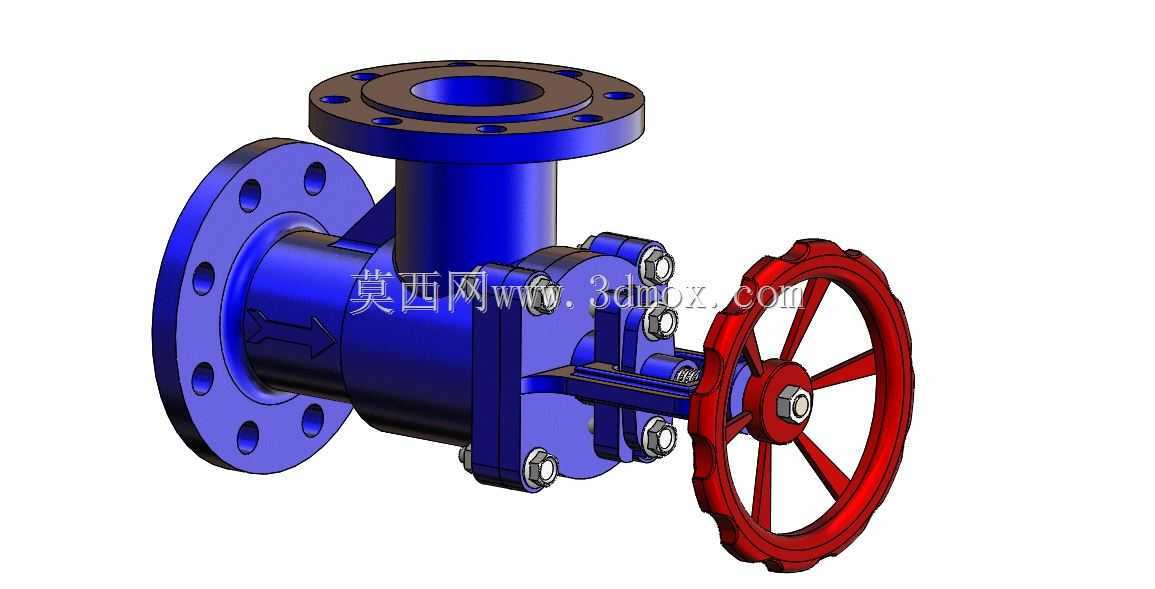

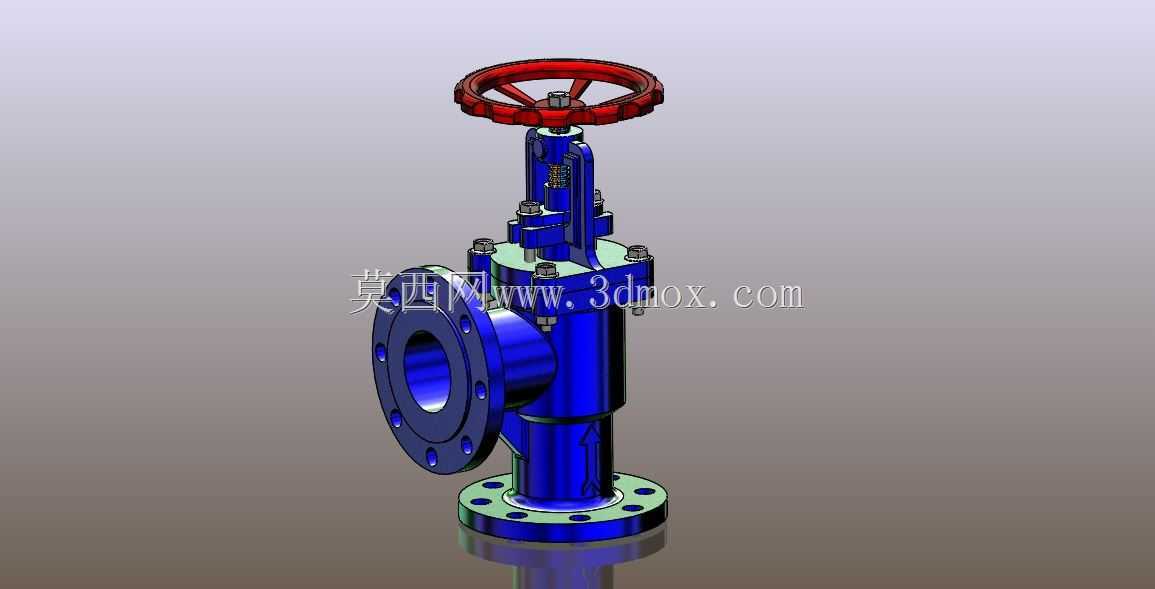

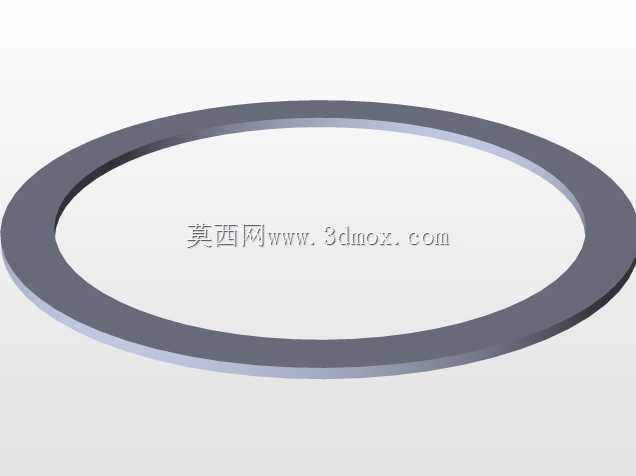

　　在化工流体输送、市政给排水、暖通空调循环水、工业锅炉给水等管路系统中，角式止回阀是承担单向介质截流、防止管路介质倒流的核心控制部件，区别于直通式止回阀的同轴流道设计，角式结构的进出口流道呈90度垂直布局，能够直接适配管路直角转向位置的安装需求，省去额外的弯头配件，同时降低管路局部阻力损失，在空间紧凑的管廊布局、设备进出口接管场景中应用占比逐年提升。这款角式止回阀采用法兰连接形式，阀体进出口端均设计带均匀螺栓孔的法兰盘，安装时可通过螺栓组件与管路法兰实现刚性密封连接，法兰密封面采用突面结构，适配常规石棉橡胶垫、金属缠绕垫等多种密封垫片，能够满足中低压工况下的密封可靠性要求，安装过程中需注意法兰端面的平行度偏差控制，

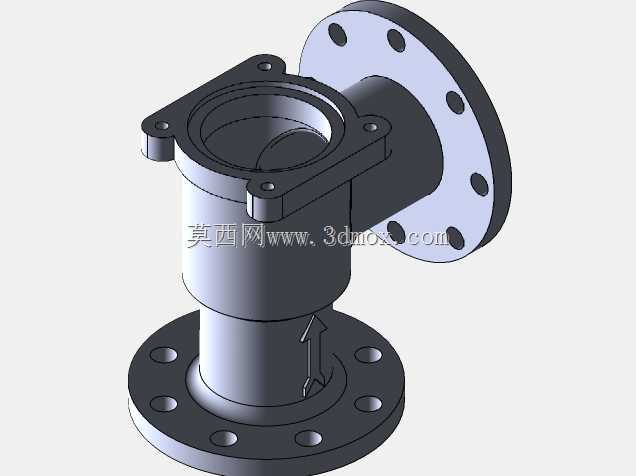

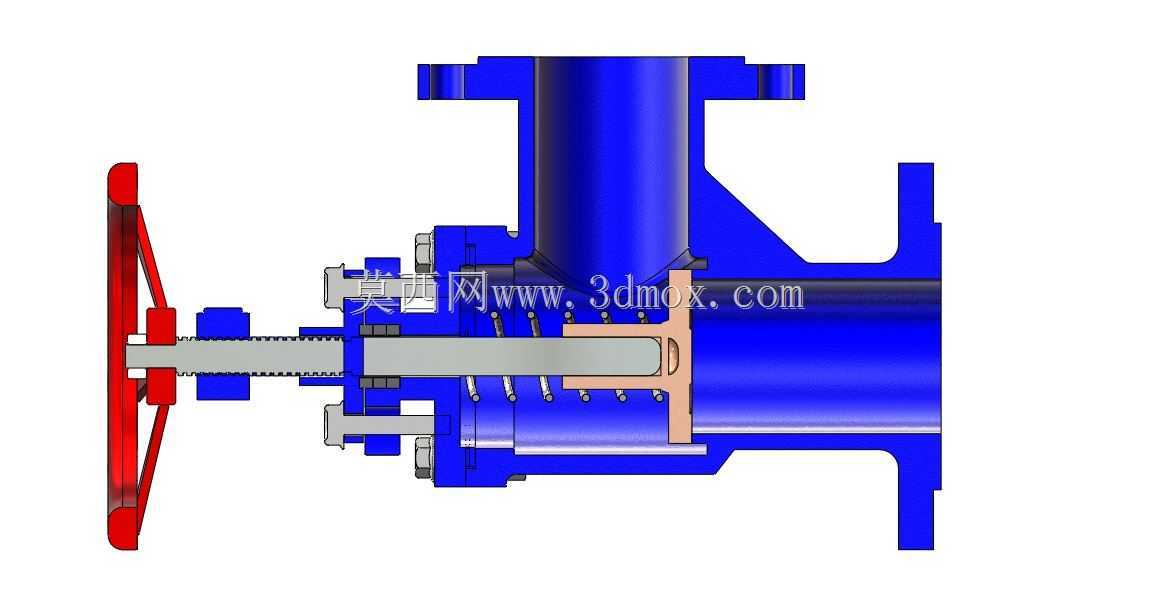

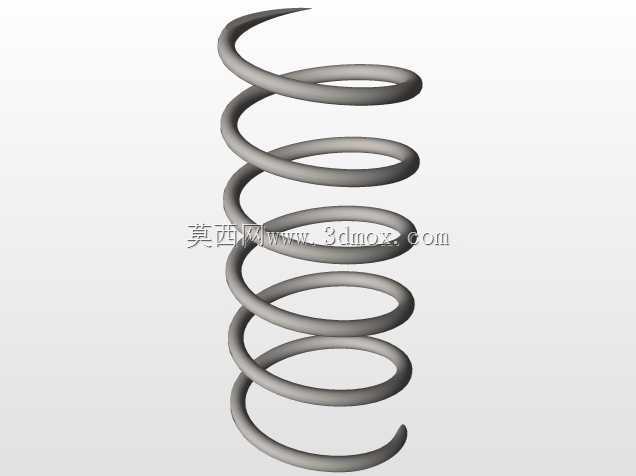

　　避免因强制对接导致阀体产生附加装配应力，长期运行下出现阀体开裂、密封面泄漏等问题。从功能实现逻辑来看，该阀依靠介质自身压力驱动阀瓣完成启闭动作，当介质从阀体水平端入口正向流入时，介质压力克服阀瓣自重与复位弹簧预紧力，推动阀瓣绕固定转轴开启，介质经90度转向后从垂直端出口流出；当管路出现介质倒流趋势时，出口侧介质压力反向作用于阀瓣密封面，配合弹簧复位力推动阀瓣快速贴合阀座密封面，彻底截断介质反向流通路径，避免下游介质回流造成上游泵组反转、设备承压超限、介质混流等工程事故。阀体整体采用铸造流道设计，流道内壁做圆弧过渡处理，尽可能减少介质转向过程中的涡流与阻力损失，相比直角焊接弯头加直通止回阀的组合方案，流阻系数可降低30%左右，

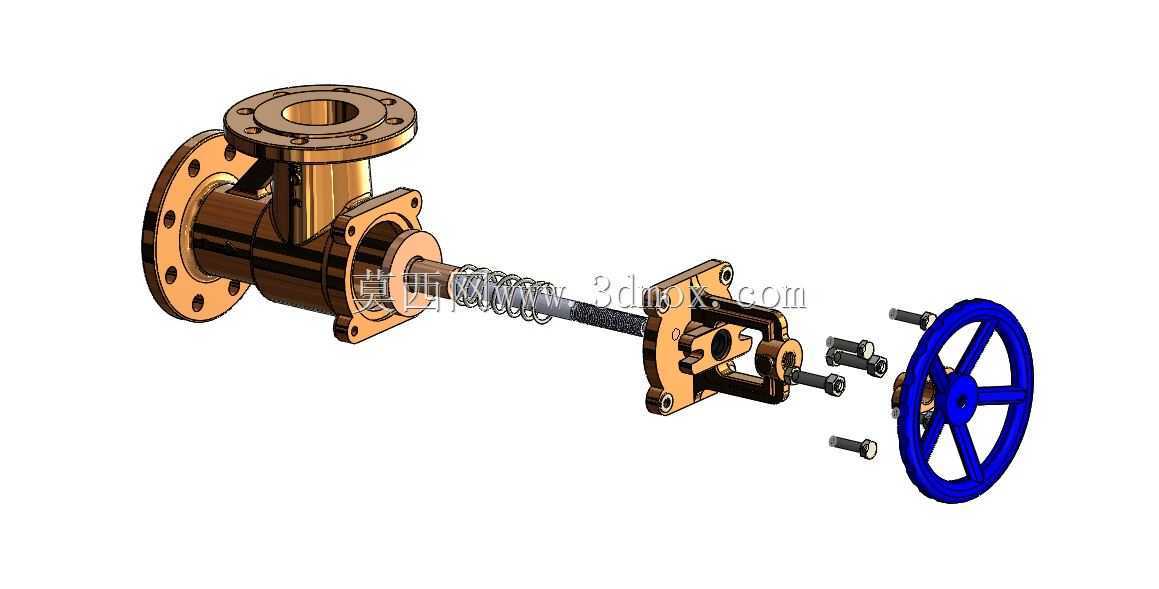

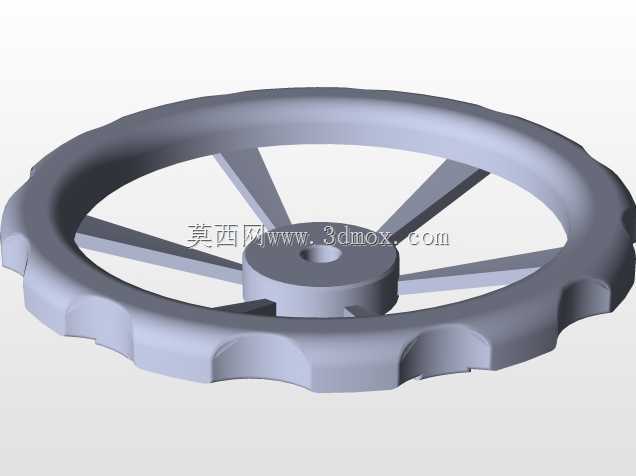

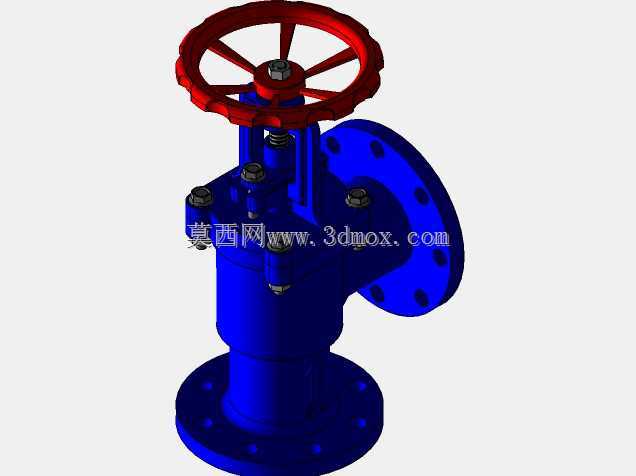

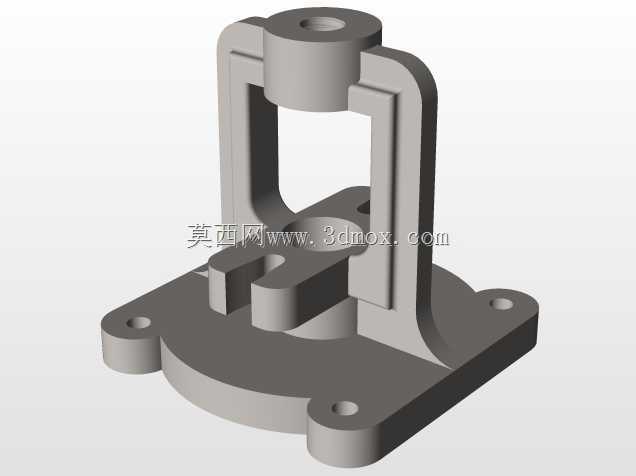

　　能够有效降低管路输送系统的动力损耗。阀侧配置的红色手轮结构并非用于常规工况下的启闭操作，而是作为检修调试辅助结构，当系统需要停机检修、或者阀瓣卡涩需要强制启闭时，可通过旋转手轮带动阀杆做轴向进给，强制推动阀瓣完成开关动作，手轮采用轮辐式结构，转动时受力均匀，操作力矩符合常规手动操作的力值范围，无需额外加力杆即可完成操作，手轮与阀杆的连接部位设置锁紧螺母，避免长期操作后手轮出现松脱晃动。从安装边界尺寸来看，该阀的水平入口法兰与垂直出口法兰的公称通径保持一致，法兰螺栓孔的数量、孔径、孔距均匹配对应压力等级的国标法兰尺寸要求，阀体主体的结构长度、法兰端面到阀体中心线的尺寸均经过紧凑化设计，在保证阀瓣有足够开启行程的前提下，

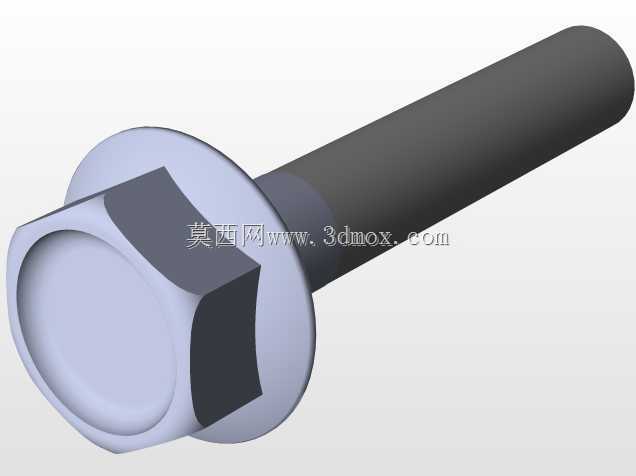

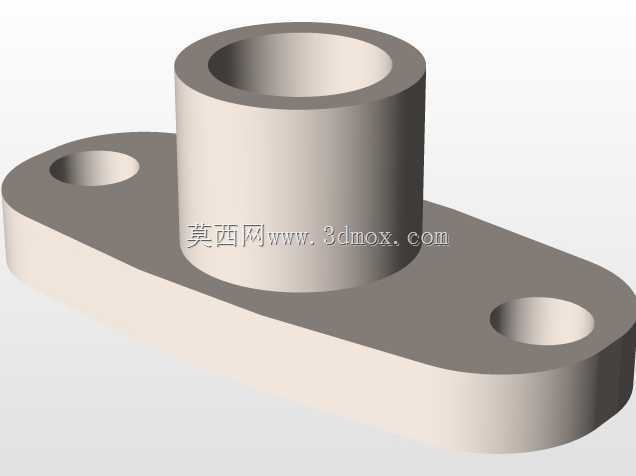

　　尽可能压缩整体安装空间，安装时需预留手轮侧的操作空间，手轮外侧到阀体中心线的距离即为操作所需的最小侧向空间，避免后续调试、检修时没有操作余量。密封结构设计上，阀瓣与阀座的密封面采用堆焊硬质合金处理，密封面硬度差控制在合理范围，能够耐受介质中少量固体颗粒的冲刷，延长密封副的使用寿命，阀杆与阀体的配合部位设置多级填料密封结构，通过填料压盖的压紧力实现阀杆处的动密封，避免介质从阀杆配合间隙向外泄漏，填料函的深度设计预留了足够的填料添加余量，长期运行出现微量泄漏时，可通过紧固填料压盖螺栓或者补充填料的方式解决泄漏问题，无需整体拆解阀门。在结构建模过程中，所有配合面均按照机械设计公差要求设定合理的配合间隙，阀瓣转轴与阀体轴孔采用间隙配合，保证阀瓣转动灵活无卡滞，阀杆与导向套的配合采用H8/f7公差带，既保证阀杆轴向进给的同轴度，又避免配合过紧导致操作力矩过大，所有螺栓连接部位均预留标准扳手操作空间，避免装配时出现扳手无法就位的问题。
