多格长槽式固体加工用冰块承托托盘

　　在食品级固体物料的冷冻定型加工环节，这类多格长槽结构的承托托盘是批量生产条形冰、固态冷凝剂块的核心接触工装，日常也可适配餐饮场景的批量制冰需求，区别于普通家用小容量冰格，其结构设计完全围绕连续化生产的取放效率、成型脱模便利性做针对性优化。从实际使用场景来看，这类托盘多搭配食品级低温注塑材质加工，可耐受-20℃到60℃的温度区间，既可以在商用低温冷冻柜中长期放置完成物料冻结，也可在常温流水线上完成填料、脱模、清洁的全流程操作，相邻型腔之间的分隔筋做了等厚设计，避免冷冻过程中因材质收缩率不均导致的型腔变形，保证每一格成型的冰块尺寸公差控制在±0.5mm以内，适配后续自动包装线的物料抓取尺寸要求。

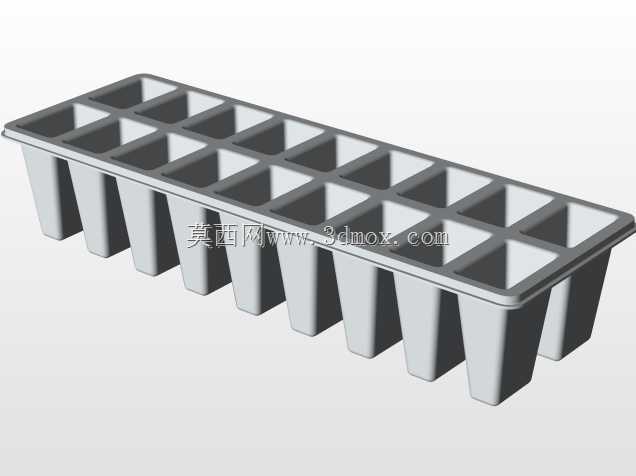

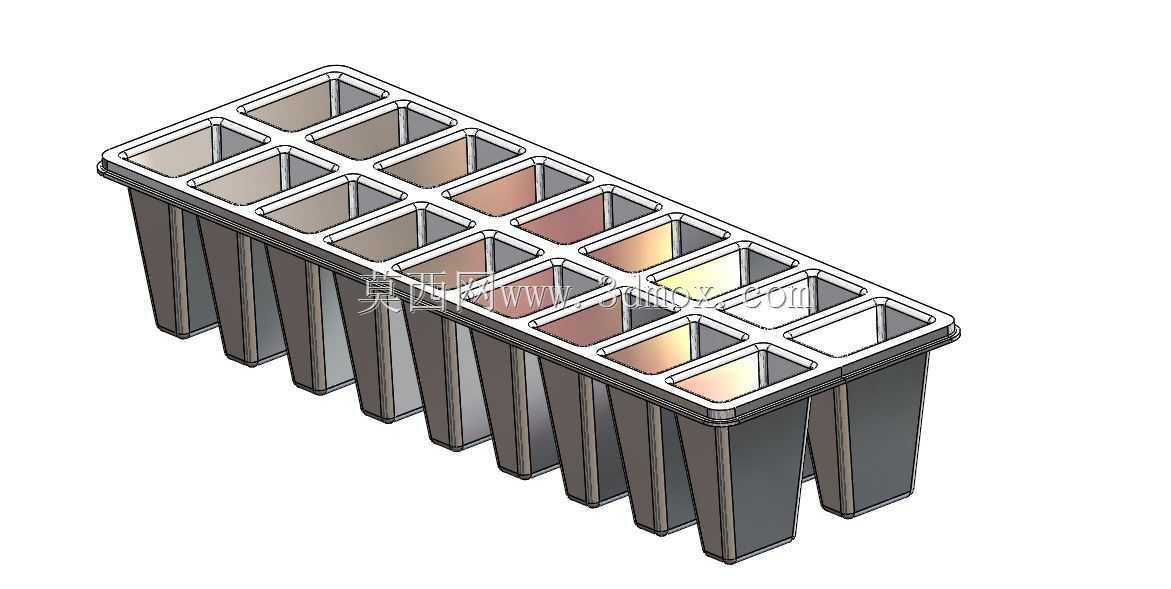

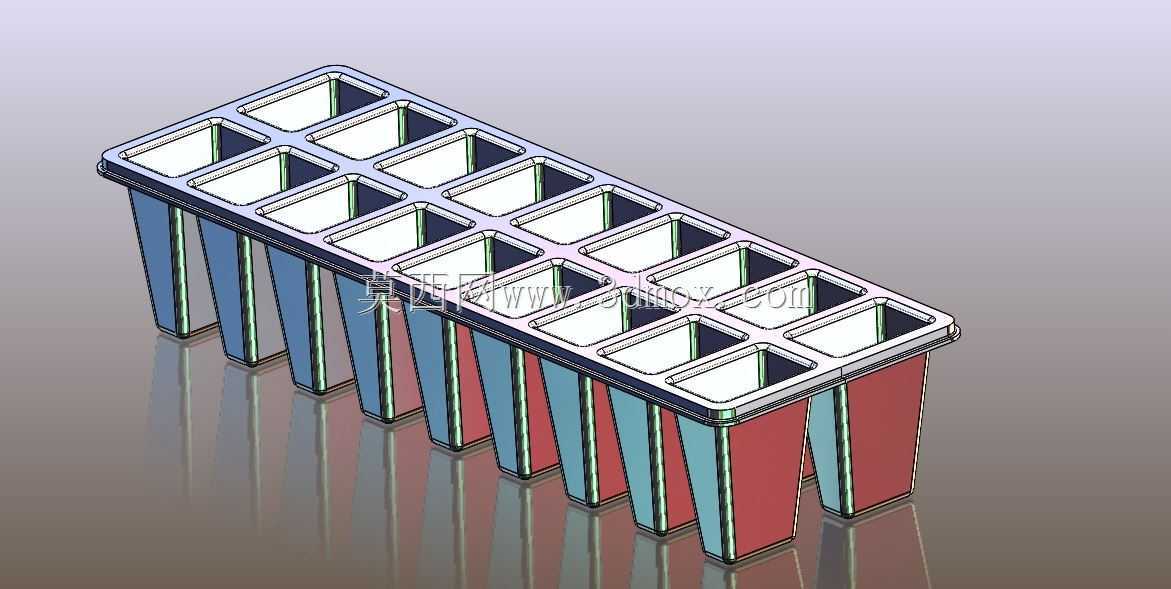

　　设计阶段首先要考虑的是型腔排布的空间利用率，整体采用3行7列的矩阵式排布，单格型腔为上宽下窄的长条形锥度结构，单边脱模斜度控制在1.5°，既不会因为斜度过大导致单格有效容积缩水，也能保证冻结完成后轻推托盘底部即可完成整盘冰块的脱模，不需要额外的脱模剂或者敲击操作，减少生产过程中的物料破损率。托盘顶部的外翻边做了2mm的加厚处理，可直接搭放在冷冻生产线的输送导轨上，不需要额外的安装固定结构，翻边底部做了定位止口，叠放时上下托盘的配合间隙控制在1mm，既可以实现多层堆叠冷冻节省冷柜空间，也不会因为堆叠间隙过小导致上下托盘粘连。

　　型腔之间的连接筋厚度统一为1.2mm，在保证整体结构刚性的前提下尽可能减少材质用量，同时加快冷冻过程中的冷量传导，缩短物料的冻结周期。托盘底部的每个型腔端面都做了0.3mm的圆角过渡，避免应力集中导致的低温脆裂，同时减少清洁过程中的卫生死角，符合食品接触类工装的清洁要求。整体外形的长宽尺寸适配标准商用冷冻盘的放置边界，可直接替换现有生产线的同规格托盘，不需要调整输送线的导轨宽度、挡块位置，降低产线换型的适配成本。

　　从结构细节来看，托盘顶部的型腔开口边缘做了0.8mm的圆弧倒角，避免填料过程中液体溢出后在边缘形成尖锐冰棱，取放托盘时划伤操作人员。每个型腔的内壁做了镜面级的表面处理要求，冻结过程中冰块与内壁的接触阻力更小，脱模时冰块表面完整无缺损，不会出现局部粘连导致的冰块缺角问题。托盘整体无额外的拼接结构，为一体注塑成型，不存在焊缝、粘接缝等容易藏污纳垢的位置，可直接通过高压喷淋设备完成清洁，满足批量生产的卫生要求。

　　实际生产验证中，这类结构的托盘相比传统方格冰格，单盘的有效容积提升了40%左右，长条形的冰块形态更适配冷饮调配、冷链运输中的局部降温使用场景，脱模效率比无锥度的直壁型腔提升60%以上，反复冻融循环500次后不会出现明显的形变、开裂问题，材质的低温抗冲击性能满足连续化生产的使用强度要求。设计过程中还特意规避了局部壁厚突变的结构，所有转角位置都做了等壁厚过渡，避免注塑过程中出现缩痕、气泡等成型缺陷，提升成品率，降低单件的加工成本。
