DIN15401标准KANCA起重吊钩三维设计

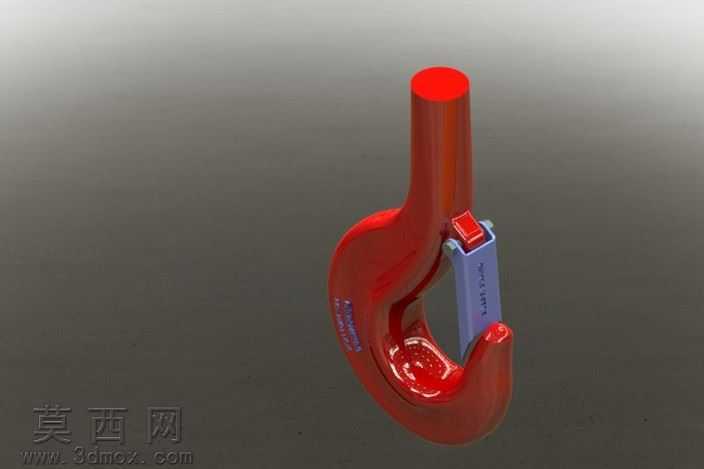

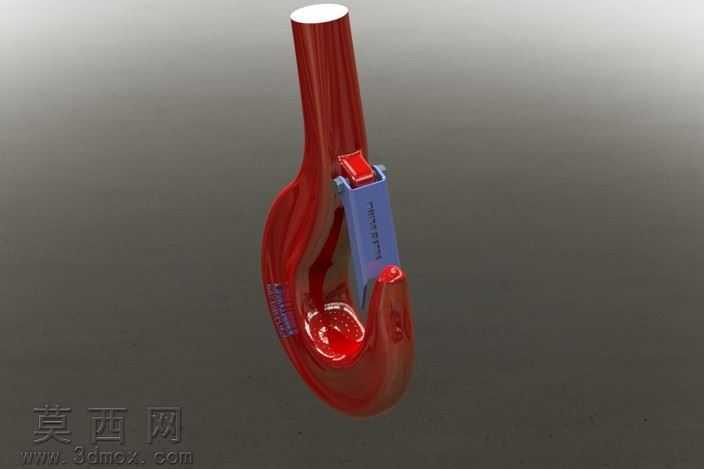

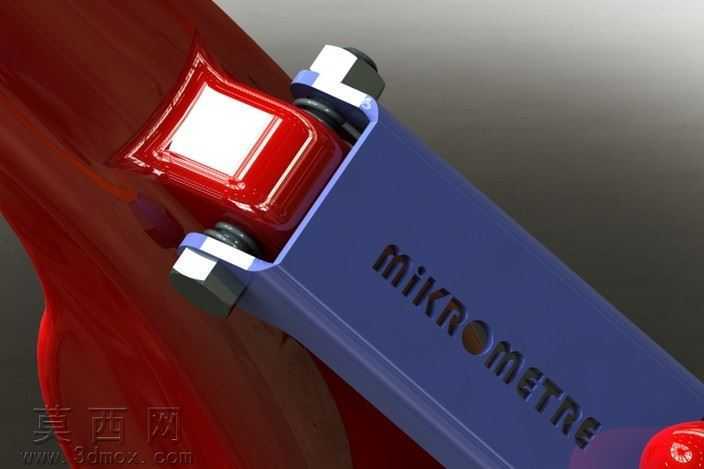

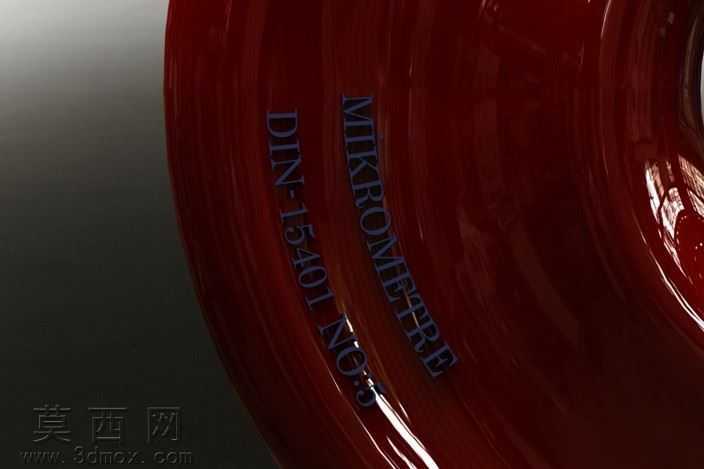

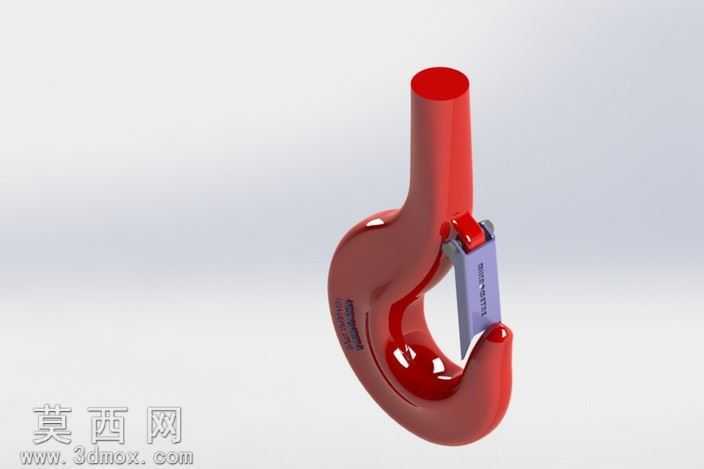

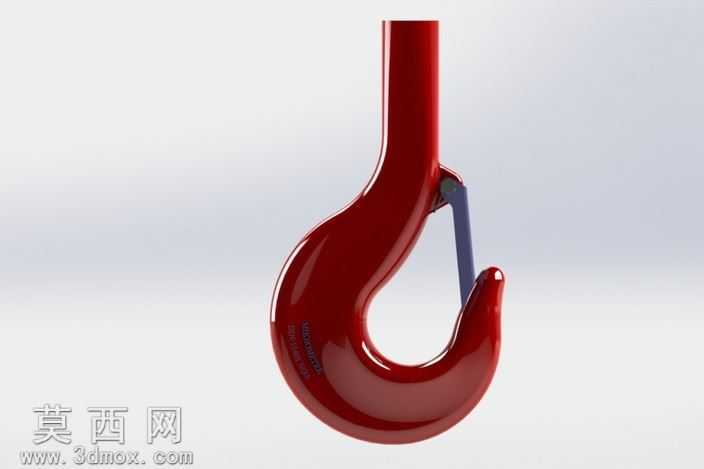

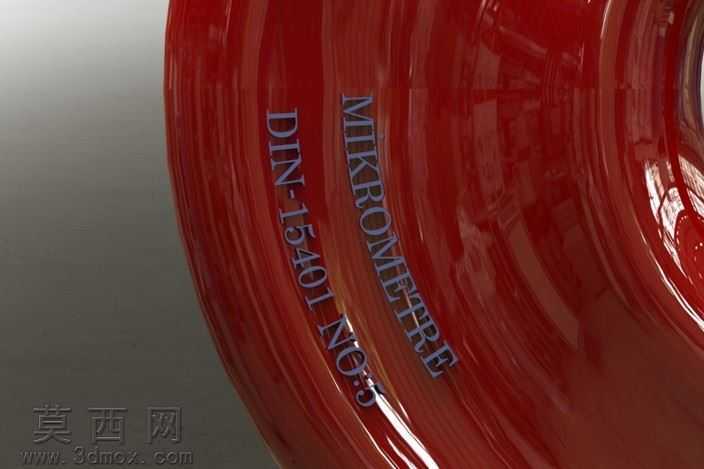

本作品为符合DIN15401标准的KANCA系列NO5规格起重吊钩三维建模作品，建模过程严格遵循德标起重吊钩的尺寸规范与结构要求，首先通过草图绘制勾勒吊钩的整体轮廓曲线，精准控制钩身的曲率半径、钩尖开口尺寸、顶部直柄段的直径与长度参数，确保各部位尺寸匹配对应吨位的起重载荷设计要求。建模阶段采用实体特征建模方式，先通过旋转特征生成钩身的基础实体，再对钩身过渡区域进行圆角优化处理，避免应力集中问题，符合起重构件的力学设计逻辑。随后单独构建防脱锁舌结构，还原锁舌与钩身的铰接安装位，精准设计锁舌的转动避让空间，保证锁舌可灵活转动实现钩口的自动封闭，防止吊装作业中吊索滑脱。材质渲染阶段，钩身主体采用工业级起重吊钩常用的高强度合金钢红色烤漆材质，调整材质的粗糙度、反光度参数，还原漆面的哑光金属质感与表面光泽层次，防脱锁舌部分采用深蓝色工程塑料搭配金属铰接轴的材质组合，区分不同构件的材质属性，同时还原工业产品的真实外观表现。结构设计上充分考虑起重吊钩的实际使用场景，钩身的承重截面做了渐变加厚处理，从钩尖到顶部直柄段的截面尺寸逐步递增，匹配吊装过程中的应力分布规律，钩尖部位做了圆弧收边处理，避免尖锐边角磨损吊索，防脱锁舌的复位结构预留了弹簧安装空间，还原真实吊钩的防脱功能结构。整体建模过程中对各装配部位做了间隙校验，确保锁舌转动无干涉，各连接部位尺寸匹配对应标准件的安装要求，渲染阶段采用柔和的工业产品展示光照，多角度呈现吊钩的结构形态与外观细节，完整还原该款标准起重吊钩的真实结构与工业质感，可用于吊装方案演示、五金产品展示、起重机械结构教学等场景。
