管路连接用乐管分件立体结构设计

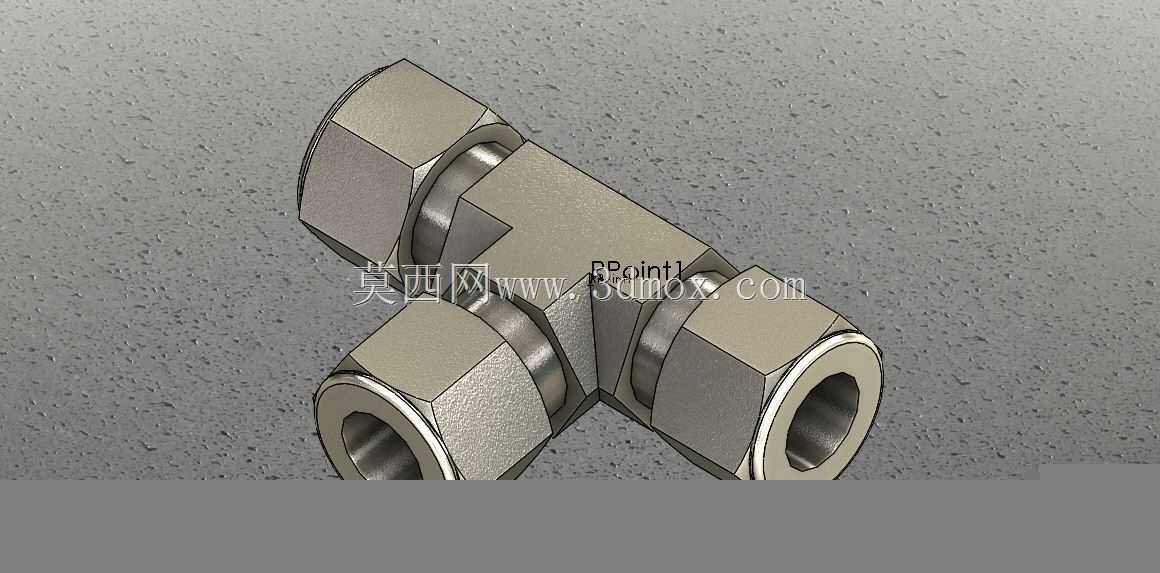

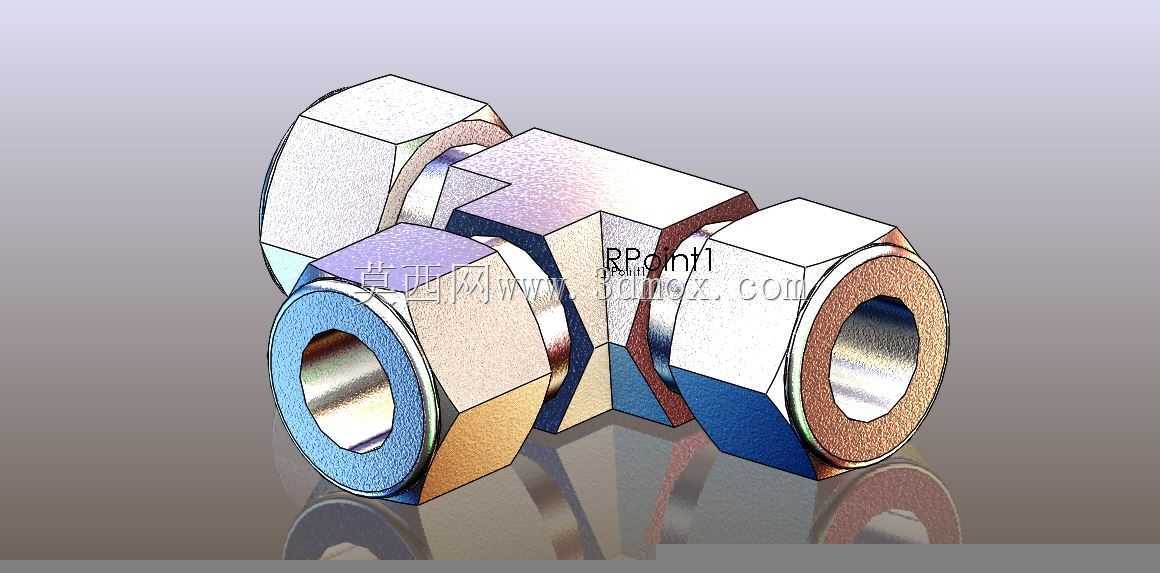

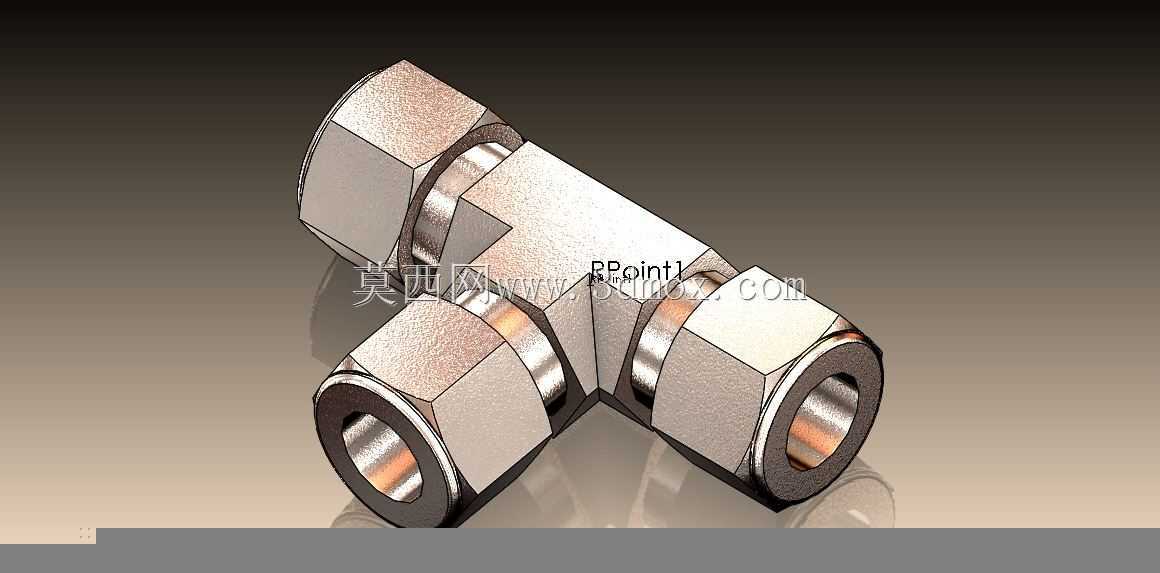

　　在流体输送管路系统的布设作业中，这类乐管分件是管路分支排布环节的核心连接构件，主要承担单路流体向多个支路分流、或是多支路流体汇流至主通路的功能，常见于民用给排水管路、小型工业气动回路、低压液压输送支路、设备冷却循环管路等场景中，能够在有限的安装空间内完成管路走向的调整，减少管路弯折带来的流体阻力损失，同时降低多接头拼接带来的泄漏风险。从实际使用的工况来看，这类构件需要适配不同管径的外接管路，因此在结构设计阶段，首先要明确接口端的配合公差，六角形的端头结构是为了适配常规扳手的夹持作业，安装时可以通过标准扳手施加稳定的扭矩，保证接口处的密封件压缩量处于合理区间，既不会因为扭矩不足导致密封失效泄漏，也不会因为扭矩过大造成螺纹滑牙、

　　构件本体开裂的问题。设计过程中，主体的流道走向采用了平滑过渡的弯折结构，没有出现直角突变的流道截面，这种设计能够让流体在经过分件部位时保持相对稳定的流态，减少湍流产生的概率，降低流体输送过程中的压力损耗，同时也能减少流体中杂质在拐角部位的沉积，避免长期使用后出现流道堵塞的问题。从安装边界的角度考虑，这类分件的整体外形尺寸控制需要匹配常规管路布设的空间要求，六角端头的对边尺寸符合标准紧固件的夹持规格，不需要使用特制的安装工具，现场施工时用常规活动扳手、开口扳手即可完成装拆作业，降低了现场安装的工具成本。接口部位的台阶结构是为了放置密封垫圈，设计时预留的垫圈槽深度和直径需要匹配对应规格的橡胶或金属密封垫，保证密封垫安装后不会出现偏移、

　　挤出的问题，在管路长期受振动影响的工况下，密封结构依然能保持稳定的密封性能。主体结构的壁厚设计经过受力校核，在额定工作压力下，管壁的应力分布均匀，拐角部位做了加厚处理，因为流体在转向时会对管壁产生额外的冲击载荷，加厚处理能够避免长期受冲击出现管壁破损的问题。另外，构件的外表面没有多余的凸起结构，安装后相邻管路之间不会出现干涉，在密集排布的管路组中，能够最大化利用安装空间，减少管路布设所需的整体空间占用。从建模的细节来看，所有的棱角部位都做了微小的倒角处理，既能够去除加工过程中产生的毛刺，避免安装作业时划伤操作人员，也能够减少应力集中的问题，提升构件的整体抗疲劳强度，在反复受压力波动、管路振动的工况下，不会从棱角部位产生裂纹。

　　这类构件在实际选型时，需要匹配主通路和支路的管径参数，同时确认工作压力、流体介质特性与构件的材质耐受能力匹配，三维建模过程中完整还原了所有的配合面、夹持面、密封槽结构，能够直接用于装配干涉检查、安装模拟作业，也可以作为后续加工出图、模具设计的基础模型，在管路系统的整体设计阶段，能够直接导入装配体中验证管路走向的合理性，提前排查安装空间不足、接口不匹配的问题，减少现场施工时的设计变更。
