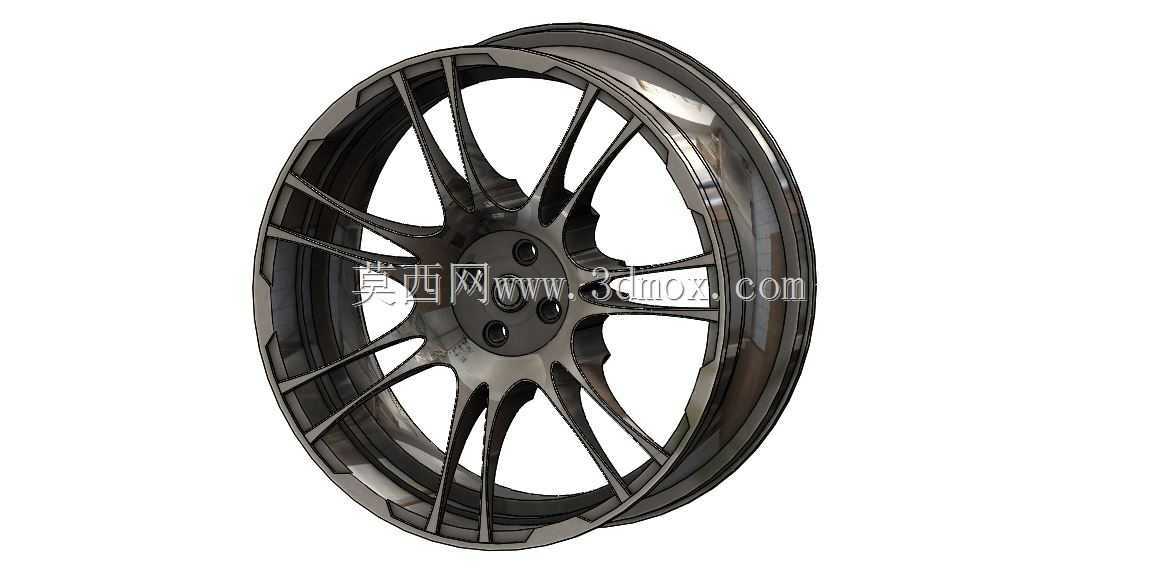

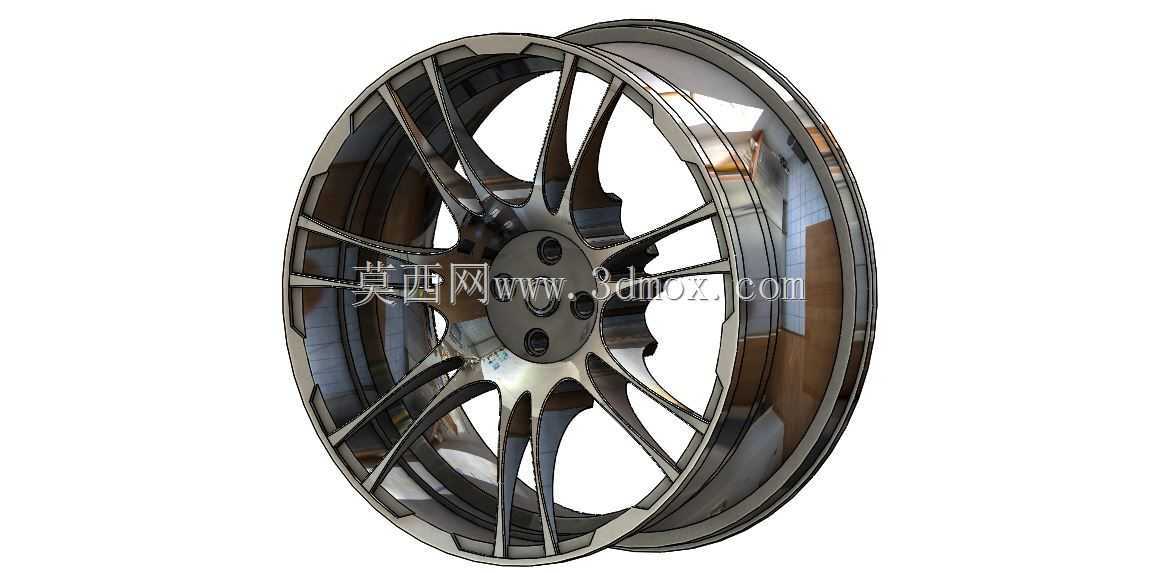

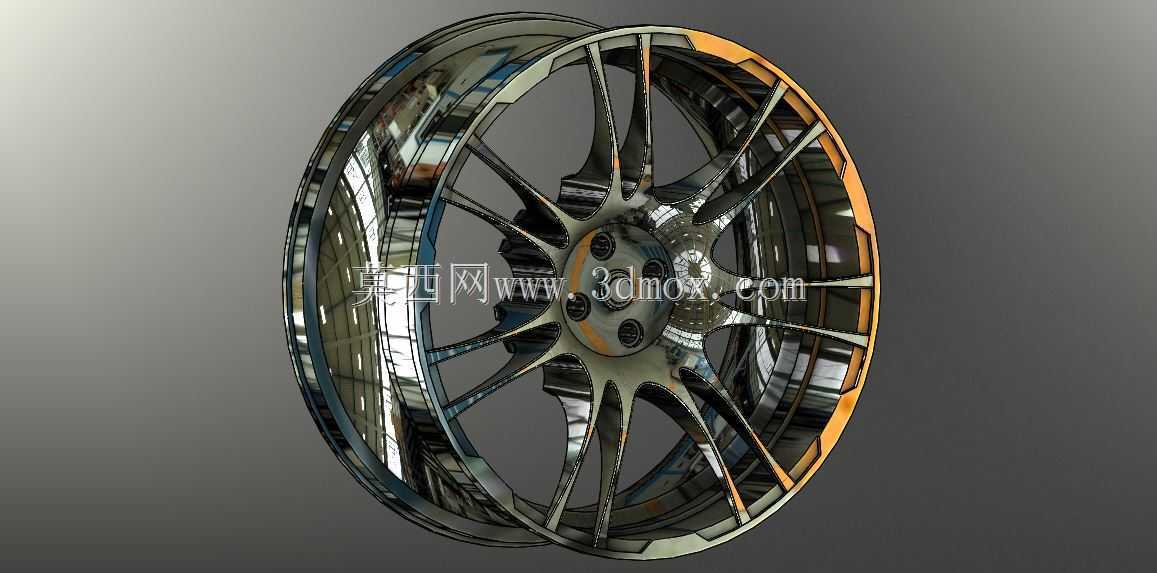

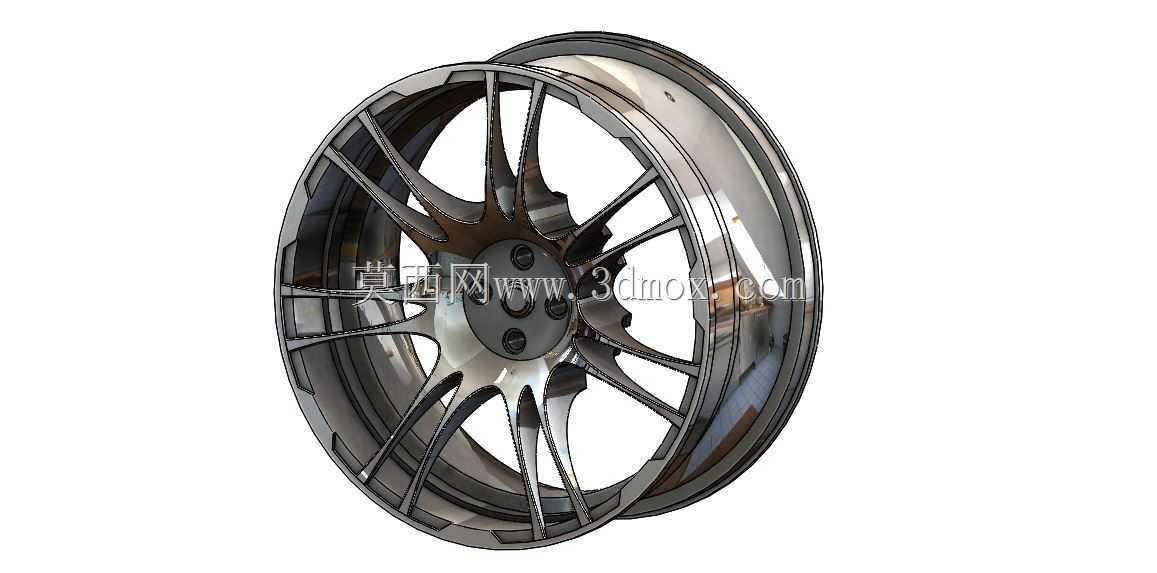

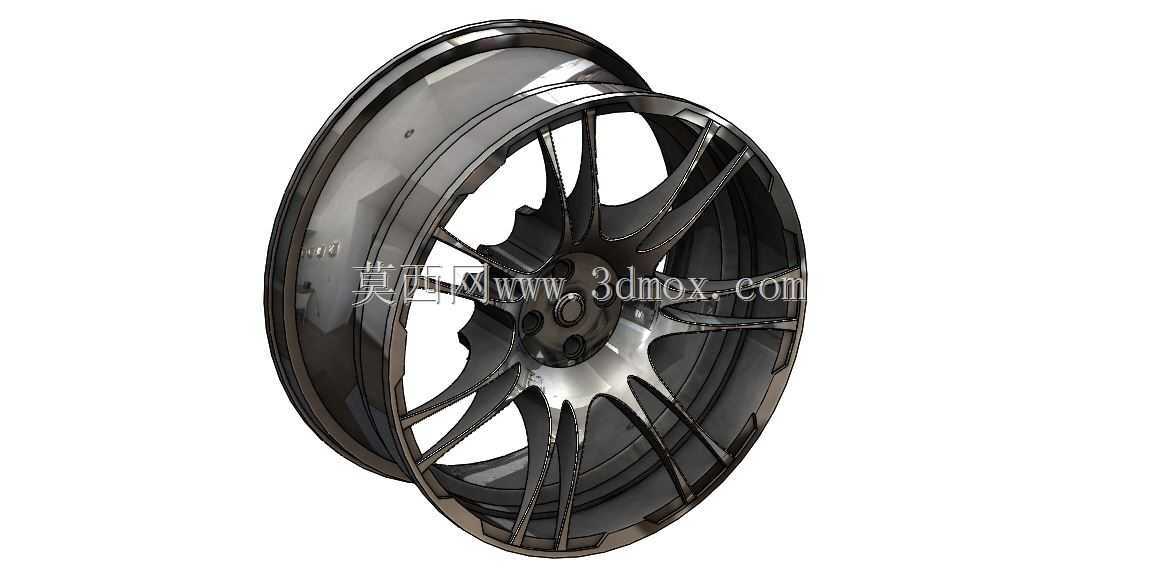

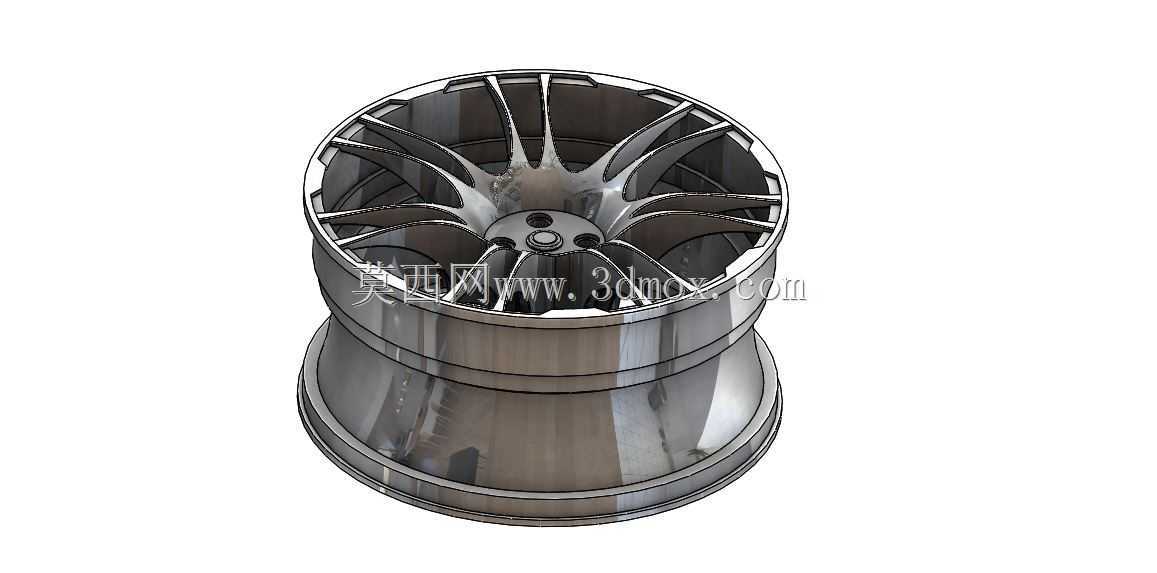

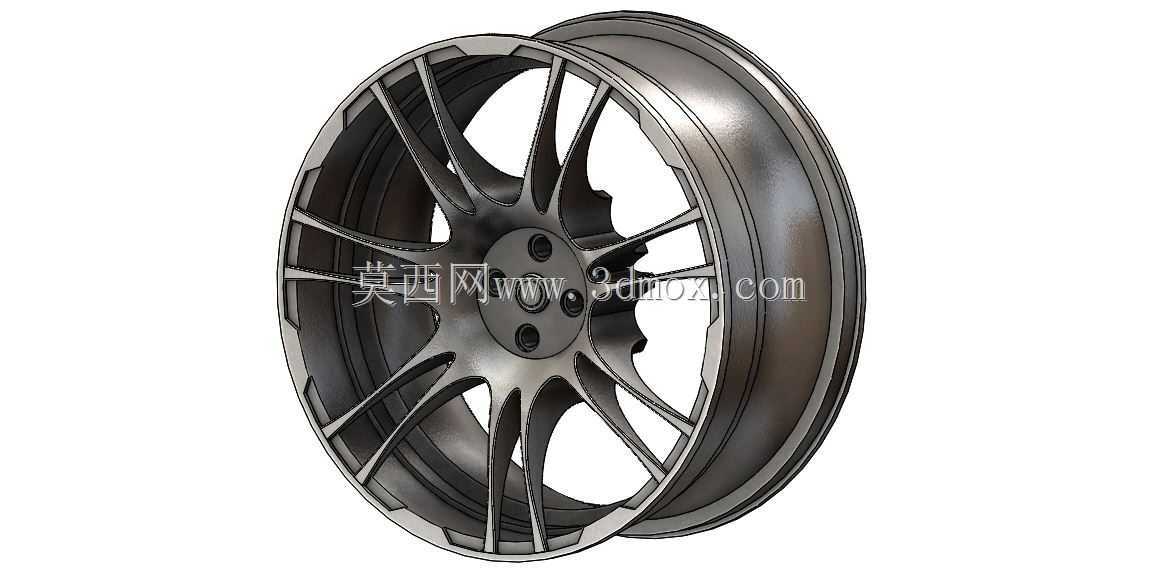

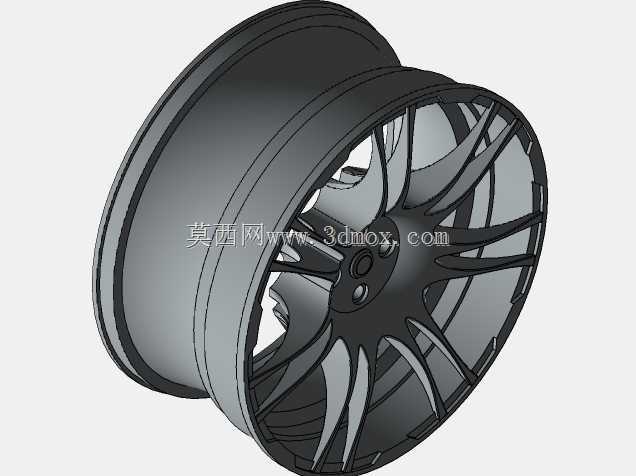

乘用车多辐条亮面铝合金轮毂结构设计

　　日常做底盘行走部件建模时，轮毂是绕不开的核心件，这次的多辐条铝合金轮毂，首先要匹配的是民用紧凑型乘用车的装车场景，覆盖日常城市通勤、城际高速行驶的常规使用工况，既要满足轮端承载的强度要求，也要兼顾簧下质量减重、外观辨识度的平衡。先从安装边界说起，这个轮毂的中心定位孔采用乘用车常用的台阶式结构，和轴头的配合公差选H7/k6的过渡配合，保证装车后轮心和轴头的同轴度，避免高速行驶时出现轮端抖动；PCD节圆直径匹配常见的4孔乘用车安装规格，螺栓孔做了沉头锪平处理，球面沉座的角度和轮毂螺栓的球面端头完全贴合，保证螺栓锁紧时受力均匀，不会出现应力集中导致的螺栓断裂或者安装面压溃。轮辋部分的尺寸按照常规17英寸乘用车轮辋规格设计，胎圈座的角度、

　　轮缘的高度完全符合GB/T 3487的相关要求，和普通民用真空胎的匹配度足够，不需要额外加装内胎，轮辋中部的气门嘴孔预留了标准尺寸，位置避开辐条的遮挡区域，方便后期充气、胎压监测模块的安装。设计辐条结构的时候，没有一味追求细辐条的外观效果，每根辐条的截面采用变厚度设计，靠近轮心安装盘的位置厚度更大，顺着辐条延伸到轮辋的方向逐渐收薄，这种渐变结构一方面可以把轮端受到的地面冲击载荷均匀分散到整个轮辋圆周，避免应力集中在辐条根部导致开裂，另一方面也能尽可能降低辐条的整体重量，减少簧下质量，提升车辆的悬挂响应速度。辐条的表面做了亮面抛光的结构预留，建模时把辐条的正面、侧面都做了连续的曲面过渡，没有尖锐的棱角，

　　既方便后期做电镀或者抛光的表面处理，也能减少行驶过程中的风阻，同时连续曲面也能避免应力集中在棱角位置。轮辐之间的镂空区域尺寸经过反复调整，既保证了足够的通风面积，能给刹车盘、刹车卡钳留出足够的散热气流通道，避免连续制动时刹车系统温度过高导致制动效能衰减，也给后期改装刹车卡钳留出了足够的安装空间，常规的四活塞卡钳装车时不会和辐条发生干涉。设计过程中特意校核了轮毂的偏距，ET值设定在常见的40mm区间，装车后轮胎的外侧面和翼子板基本齐平，不会出现轮胎突出翼子板或者蹭到轮拱内衬的问题，轮辋的内侧也预留了平衡块的安装位置，不管是粘贴式平衡块还是卡扣式平衡块都有足够的安装空间，方便后期做轮胎动平衡。整个轮毂的壁厚设计遵循等强度原则，

　　安装盘的厚度最大，保证和轴头贴合的刚性，轮辋的壁厚均匀，避免铸造或者锻造过程中出现壁厚不均导致的缩孔、变形问题，辐条和轮辋、安装盘的连接位置都做了大圆角过渡，圆角半径不小于5mm，从根源上减少应力集中的风险。建模时所有的曲面都做了曲率连续检查，没有出现曲面褶皱、曲率突变的问题，不管是后续做有限元强度分析，还是导出加工图纸做模具开发，都不需要额外修补曲面，能直接对接后续的生产环节。另外在设计时也考虑了日常使用的场景，轮缘位置做了轻微的凸起保护结构，当车辆靠边停车蹭到路沿石时，首先接触的是轮缘的凸起部分，不会直接刮伤辐条的亮面，降低日常使用的外观损伤概率。整个轮毂的重量控制在8kg左右，比同尺寸的铸铁轮毂轻了近40%，能有效降低簧下质量，提升车辆的加速性能和制动响应，同时铝合金材料的散热性能更好，能辅助刹车系统带走更多热量，提升连续制动的稳定性。
