这套小型集成化压力容器装置,主要面向小批量精细化工、实验室中试、教学演示场景设计,区别于大型厂区的固定式压力容器组,整体采用撬装集成思路,所有罐体、管路、操作平台整合在同一底架上,无需现场大规模配管作业,就位后仅需对接进料、出料、公用工程接口即可投入使用,适配场地有限、产能规模不大的生产或试验场景,也可作为移动式生产单元用于临时作业点位。

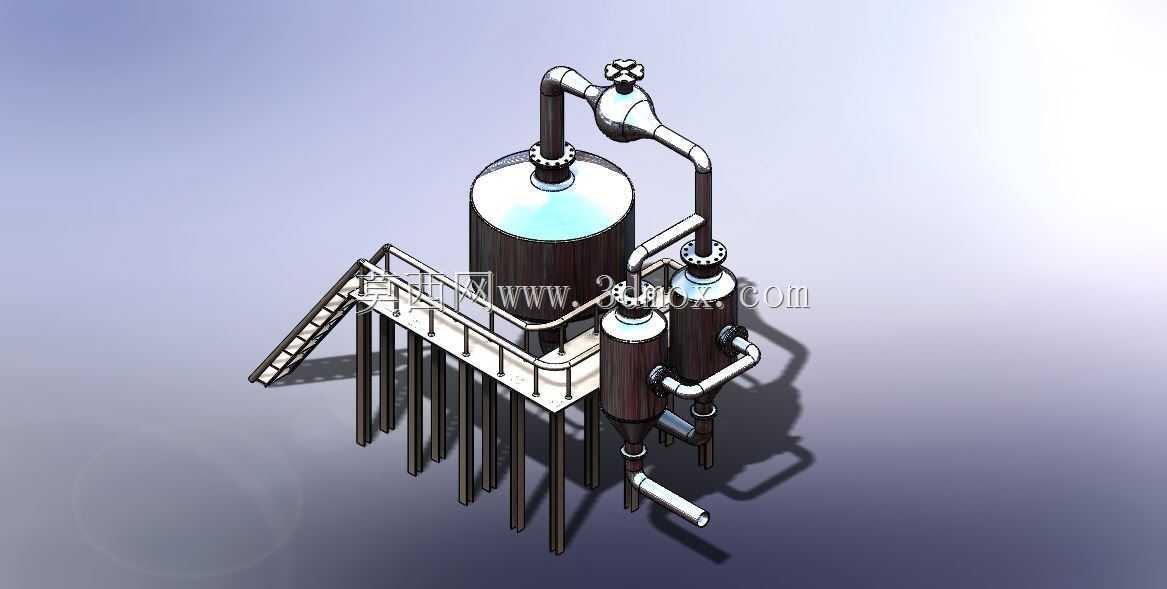

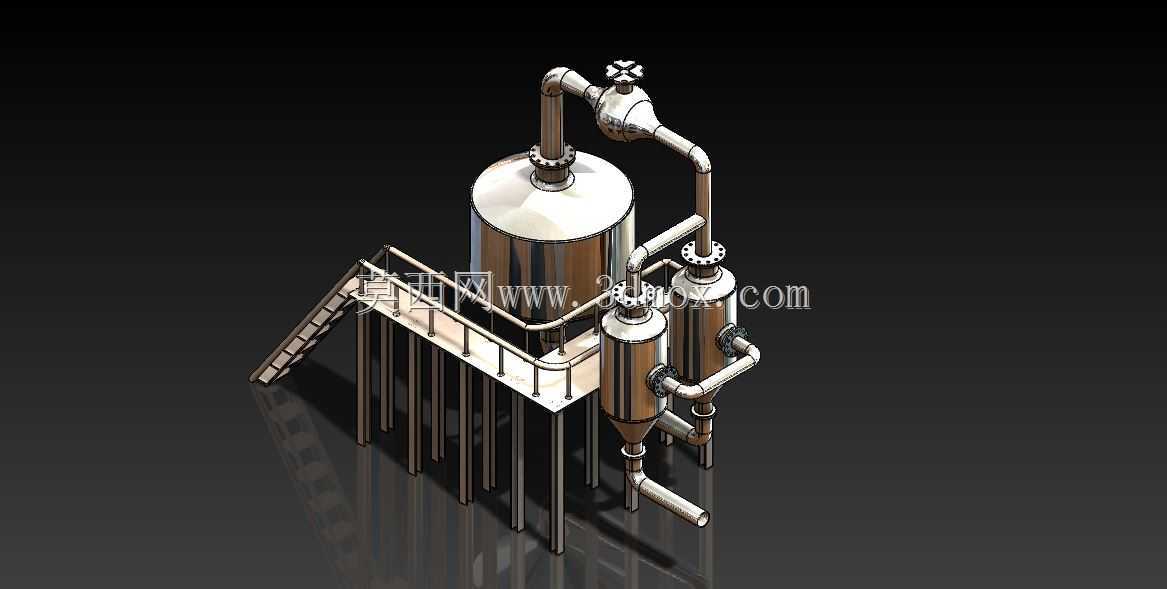

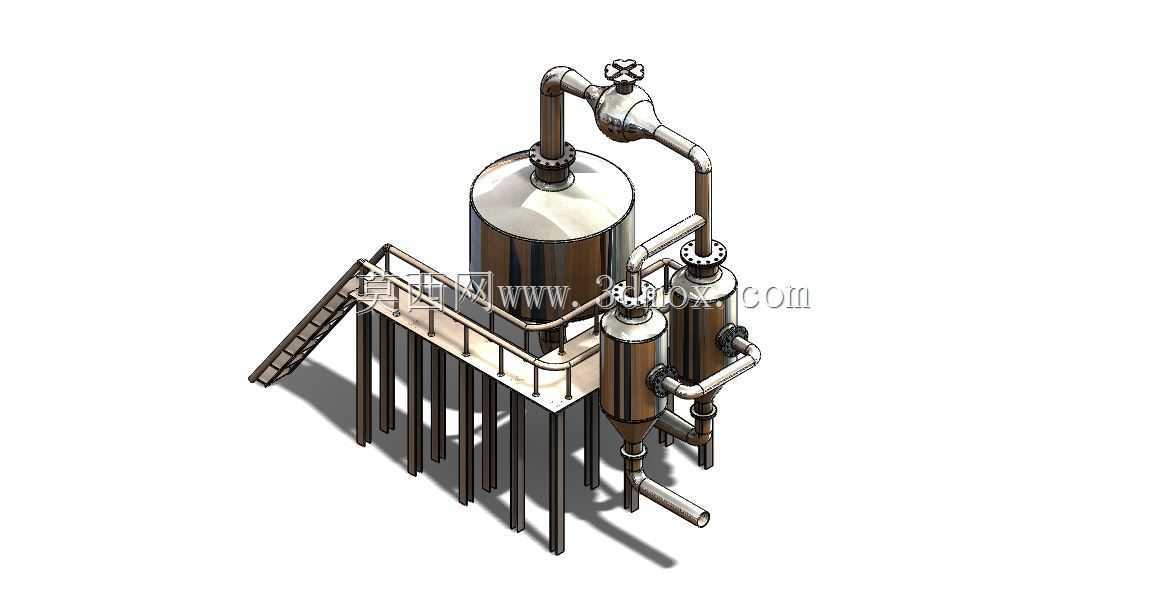

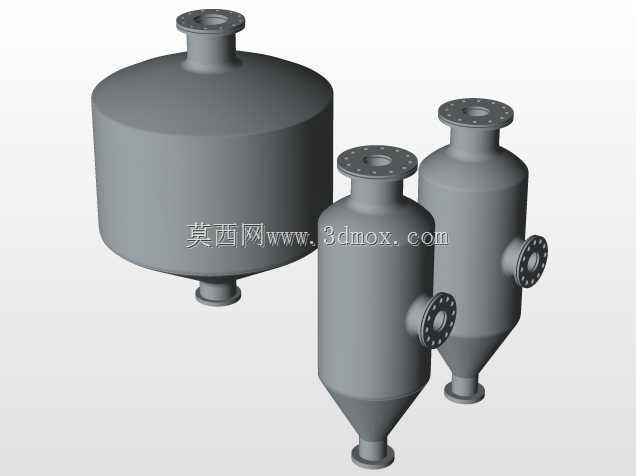

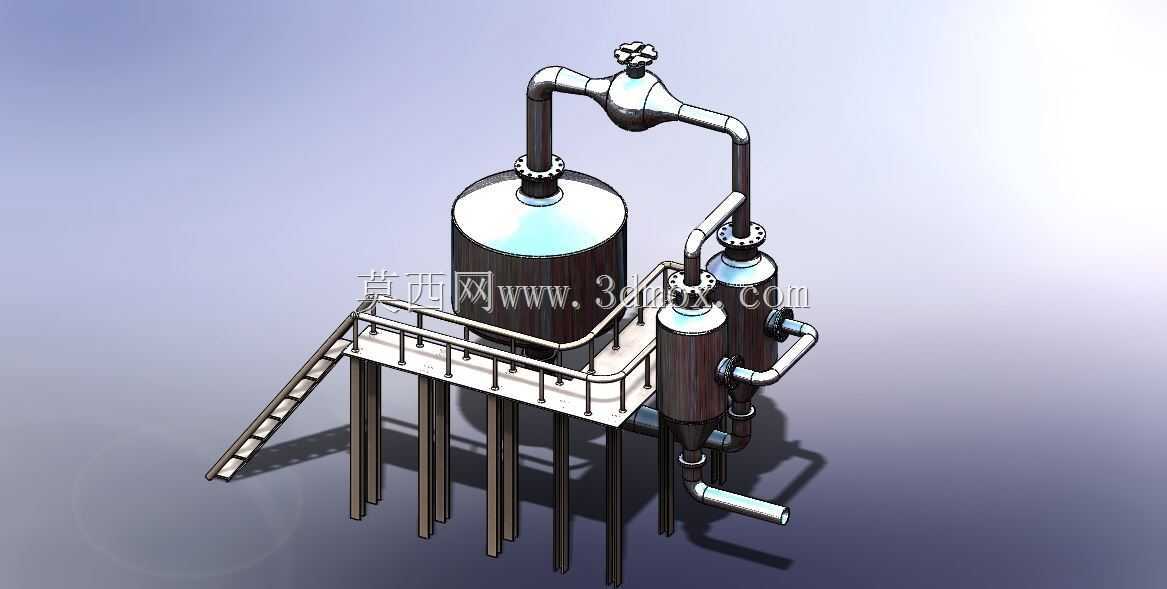

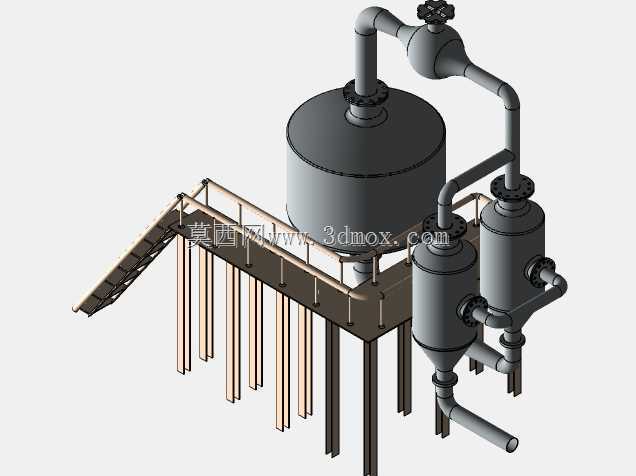

从功能配置来看,装置包含主承压罐体、两级气液分离罐、顶部冷凝回流组件、配套工艺管路与操作检修平台。主罐体作为核心承压单元,承担物料的加热、反应或蒸发工序,罐体采用立式圆筒形结构,上下采用标准椭圆封头,承压稳定性优于平盖结构,相同壁厚下可承受更高工作压力,筒体上预留的管口分别对应进料、出料、测温测压仪表安装、安全附件安装位,顶部的气相出口直接连通后续冷凝管路。冷凝后的气液混合介质首先进入一级分离罐,通过扩容沉降实现气液初步分离,未完全分离的气相再进入二级分离罐做深度处理,分离后的液相通过底部管路导出,不凝气则从顶部排气口排出,整套管路采用法兰连接与焊接结合的方式,可拆卸段方便后期检修清理,管路弯头全部采用长半径弯头,降低介质流动阻力,减少管路冲蚀风险。

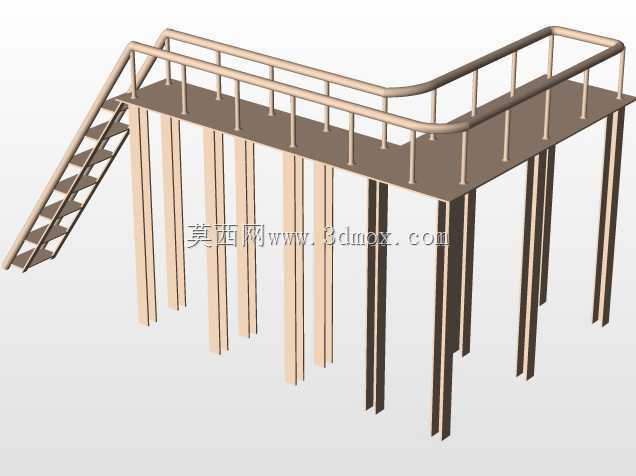

设计过程中优先考虑了操作与检修的便利性,侧面设置的斜梯直接连通操作平台,平台周边设置1.2米高的防护栏杆,栏杆底部设置100mm高的挡脚板,防止工具、零件从平台坠落,平台铺板采用花纹钢板,防滑性能满足湿滑工况下的作业安全要求。平台的支撑立柱直接与底部撬架焊接为整体,不需要额外做地面基础固定,撬架的主梁采用型钢焊接结构,整体刚度满足吊装、运输过程中的载荷要求,撬架底部预留叉车孔位,可直接用叉车完成短距离移位,也可通过吊装孔完成装车运输。
尺寸边界方面,整套装置的占地尺寸控制在2.5米×2米范围内,操作面预留不小于0.8米的检修通道,整体最高点距离地面高度约3.2米,适配常规厂房的层高要求,不需要对厂房做特殊改造。主罐体的容积按照小型试验批次的产能设计,单次处理量适配小批量生产需求,罐体的壁厚按照设计压力、设计温度下的强度计算结果选取,同时考虑了腐蚀裕量,满足常规腐蚀性介质的使用要求。所有罐体的支座采用腿式支座,直接固定在撬架横梁上,支座与横梁之间设置调整垫片,可在安装时调整罐体的垂直度,保证内部构件的安装精度。
管路设计时充分考虑了热胀冷缩的补偿需求,在长距离直管段设置自然弯管补偿,不需要额外加装膨胀节,降低了设备成本与后期泄漏点。所有阀门的安装位置都设置在平台伸手可及的范围内,不需要登高即可完成常规的阀门开关操作,压力表、温度计的安装位置朝向操作面,操作人员站在平台上即可直接读取参数。顶部的冷凝组件采用立式安装结构,冷凝介质的进出口设置在侧面,方便对接循环水系统,冷凝组件的顶部设置放空阀,开车时可排出内部不凝气,保证冷凝效率。
这套结构的建模过程严格遵循压力容器设计规范,所有承压部件的尺寸都符合相关标准的要求,管口方位的设置避开了平台立柱、斜梯等结构件,保证安装、操作时不会出现干涉。建模时对所有焊缝位置都做了简化处理,保留了焊接坡口的结构示意,方便后续出工程图时标注焊接要求,法兰、螺栓等标准件全部采用通用标准规格,采购替换时不需要定制,降低后期维护成本。整体结构没有冗余设计,每个部件都承担明确的功能,在满足工艺需求的前提下尽可能压缩整体尺寸,让整套装置的适配性更强,既可以用于教学演示帮助从业者理解压力容器系统的组成,也可以直接作为小试装置的结构原型,根据实际工艺参数调整壁厚、管口尺寸后即可投入生产制造。
