闭环式交错链节金属传动链条结构设计

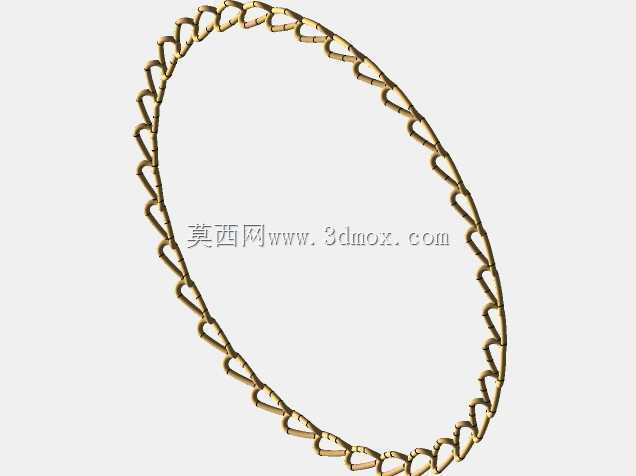

　　这类交错链节组成的闭环金属链条，在轻工输送、小型传动机构、装饰性承载结构中都有广泛的适配场景，不同于常规滚子链的厚重结构，该链节采用一体化弯折成型的单环扣接设计，每个链节的两端都做了圆弧过渡的扣接结构，相邻链节之间通过互扣形成可灵活转动的铰接副，不需要额外的销轴零件就能完成整链的拼接，整链装配完成后形成规整的椭圆闭环，转动过程中相邻链节的接触摩擦面经过圆弧修型，不会出现卡滞、硬摩擦的情况，在小载荷、低转速的传动场景下，这种无销轴的链节结构能大幅降低装配复杂度，减少零件数量，降低后期维护的拆换难度。从实际使用场景来看，这类链条既可以用作小型工艺品展示架的悬挂承载件，也能适配轻型输送线的柔性牵引构件，在首饰加工、

　　小型物料分拣设备的传动单元中，这种轻量化的链节结构不会占用过多安装空间，整链的柔性表现优异，可以适配不同曲率的导向轮布置，不需要额外定制特殊规格的链轮，常规的圆弧导向槽就能完成链条的转向引导。设计过程中，每个链节的扣接间隙控制在0.1mm以内，既保证相邻链节可以灵活转动，又不会出现过大的窜动量，避免整链运行过程中出现晃动、跳齿的问题，链节的截面采用等厚的扁条状结构，弯折处做了圆角强化处理，避免应力集中导致的链节断裂，整链闭合后的椭圆轮廓长轴与短轴的比例接近黄金分割比例，在用作装饰性结构件时，视觉比例协调，不需要额外调整排布就能获得规整的展示效果。安装边界方面，整链的最小弯曲半径由单节链节的长度决定，

　　布置导向轮时轮槽的圆弧半径需要比链节的转动半径大0.2mm以上，避免链节与轮槽发生硬干涉，链节的表面做了金属质感的处理，在暴露式的传动结构中不需要额外加装防护外罩，就能兼顾功能实用性与外观展示性。不同于常规工业链条的重载设计定位，该链条的承载能力适配10kg以内的牵引载荷，完全满足轻型输送、装饰悬挂、小型机构传动的使用需求，链节之间的互扣结构经过反复验证，在反复弯折转动的工况下不会出现脱扣的情况，每个链节的扣接位置都做了限位结构，当相邻链节转动到最大角度时会被限位结构挡住，不会出现过度翻转导致的整链扭曲。在建模过程中，先完成单个链节的轮廓绘制，通过扫描特征完成链节的实体成型，再通过阵列配合路径配合的方式完成整链的装配，

　　每个链节的铰接自由度都做了完全约束，模拟实际运行状态时整链的转动顺滑，没有出现干涉报错，整链的重量分布均匀，高速转动时的动平衡表现优异，不会出现偏载抖动的问题。在实际选型适配时，可以根据实际的安装空间调整链节的数量，改变闭环的周长尺寸，不需要重新设计链节的单体结构，只需要增减链节的拼接数量就能适配不同的安装周长需求，大幅提升了结构的通用适配性，链节的加工可以采用冲压弯折一次成型的工艺，量产时的加工效率高，零件一致性好，不需要后续的二次机加工就能完成装配，整体的制造成本远低于带销轴的常规滚子链结构，在对成本敏感、载荷要求不高的应用场景下有极高的性价比。
