大学生方程式赛车单体结构三维设计

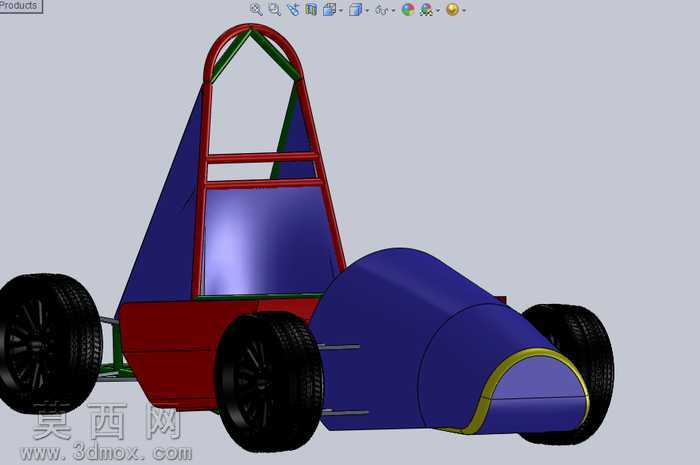

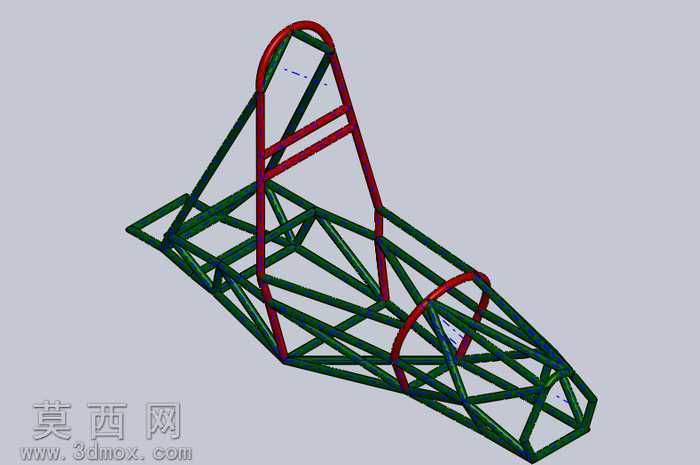

本作品为大学生方程式赛车的三维结构设计模型，建模过程围绕赛事规则要求与赛车轻量化、高刚性的核心设计目标展开，完整还原了FSAE赛车的核心结构布局。建模阶段首先搭建钢管车架的空间线框基准，按照人机工程学要求确定驾驶舱位置、防滚架结构轮廓、悬架安装点坐标，采用空间桁架结构完成车架主体建模，对主防滚环、前隔板安装区域、侧边防撞结构做了结构强化处理，保证车架在满足碰撞安全要求的前提下尽可能降低整体重量。车身覆盖件部分采用曲面建模方式完成，车头鼻锥采用流线型低风阻设计，曲面过渡顺滑，侧部导流结构与驾驶舱侧围做一体化曲面处理，既可以降低行驶过程中的空气阻力，也能为轮胎、悬架部件提供合理的气流引导，车尾部分预留了动力总成与散热系统的安装空间，车身覆盖件与车架的安装定位点做了精准匹配，保证装配时的贴合度。材质与渲染阶段，车架钢管部分赋予金属红色材质模拟喷涂后的钢管结构，车身覆盖件赋予深蓝色哑光复合材料材质，还原碳纤维或玻璃纤维复合材料的视觉质感，轮胎部分采用黑色橡胶材质并还原胎面花纹细节，轮辋做亮黑色金属质感处理，车头边缘的装饰条赋予亮黄色材质提升视觉辨识度，渲染过程中调整了环境光与反射参数，清晰呈现各部件的结构层次与材质差异。结构设计上，模型完整呈现了赛车的前后轮距、轴距参数，悬架安装位置预留了足够的调节空间，驾驶舱区域按照人体坐姿模型调整了座椅、踏板、方向盘的相对位置，保证车手操作的便利性，防滚架结构完全符合FSAE赛事的安全规范要求，各管件的连接节点做了平滑过渡处理，避免应力集中问题。整体设计思路围绕赛事实际需求展开，在保证结构强度、安全性能的基础上，兼顾空气动力学性能与装配便利性，能够为方程式赛车的初期方案设计、结构验证提供直观的三维参考，也可作为相关设计教学的演示案例，帮助设计者快速理解FSAE赛车的核心结构组成与设计要点，梳理赛车设计过程中车架、车身、人机布局之间的匹配逻辑。
