老式机械滚轮鼠标内部结构三维设计

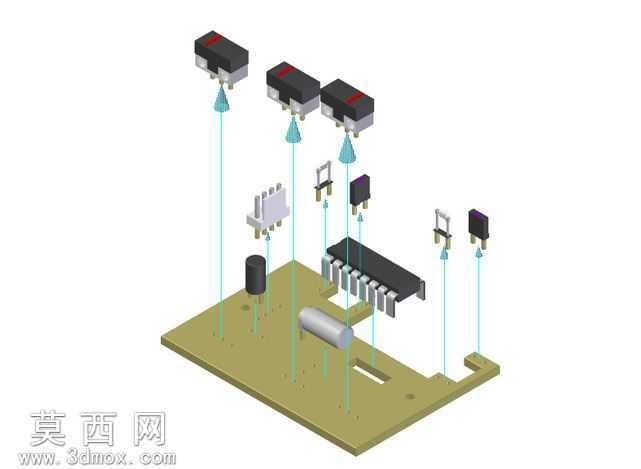

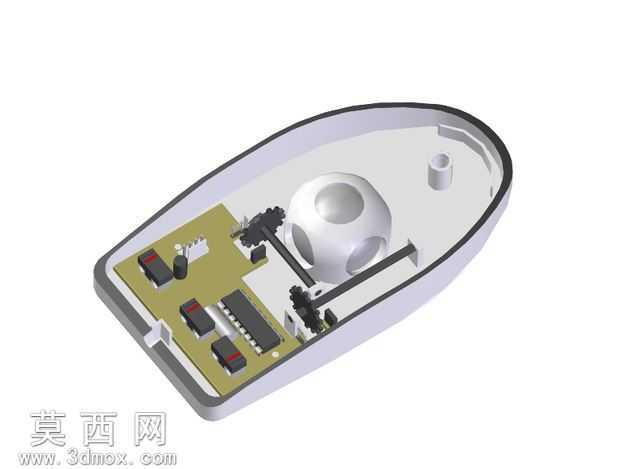

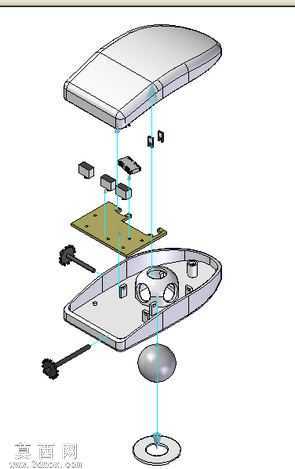

本作品为老式机械滚轮鼠标的完整三维结构设计，采用三维建模软件完成全零件的参数化构建，完整还原了初代机械鼠标的内部装配逻辑与外部壳体形态。建模过程中首先依据机械鼠标的实际尺寸比例，绘制上下壳体的曲面轮廓，壳体采用哑光ABS塑料材质进行渲染，边缘做圆角过渡处理，还原老式鼠标圆润握持的人体工学特征，上壳预留按键与滚轮的装配间隙，下壳设置定位柱与螺丝孔位，保证壳体装配的贴合度。内部结构部分，精准复刻了机械鼠标核心的轨迹球传动组件：居中设置的橡胶包覆轨迹球采用半哑光高反光材质渲染，球体表面做细微磨砂纹理处理，还原真实橡胶球的触感特征；与轨迹球接触的X、Y方向传动滚轴分别搭配正交布置的光栅轮，滚轴与光栅轮之间通过齿轮组实现动力传递，齿轮的齿形参数按照标准模数设计，保证传动过程的啮合精度，光栅轮采用半透明PC材质，边缘均匀分布栅格缺口，还原光电计数的结构原理。电路板部分按照实际PCB板的布局完成建模，板基采用墨绿色阻焊层材质渲染，表面布置有电解电容、主控芯片、微动开关、电阻等电子元器件，不同元器件根据实际材质赋予对应渲染属性：电解电容采用黑色塑壳加银色铝顶材质，芯片采用黑色哑光塑封材质，微动开关设置在左右按键对应的触发位置，引脚与电路板焊盘做对齐处理，还原真实焊接装配的效果。整体装配过程严格按照实际鼠标的组装顺序进行约束，轨迹球被壳体限位在固定腔体内，滚轴始终与球体保持接触，电路板通过定位柱固定在下壳上，上下壳体通过卡扣与螺丝实现紧固。渲染阶段采用柔和的工作室光源，对壳体内部的结构阴影做精细化调整，既保证所有内部零件清晰可见，又通过光影层次体现各组件的空间位置关系，材质的粗糙度、反光度参数经过反复调试，还原不同零件的真实质感，完整呈现老式机械鼠标从外部壳体到内部传动、电路的全部结构细节，可用于外设结构原理展示、经典工业产品复刻参考等场景。
