公路自行车前花鼓轮毂三维结构设计

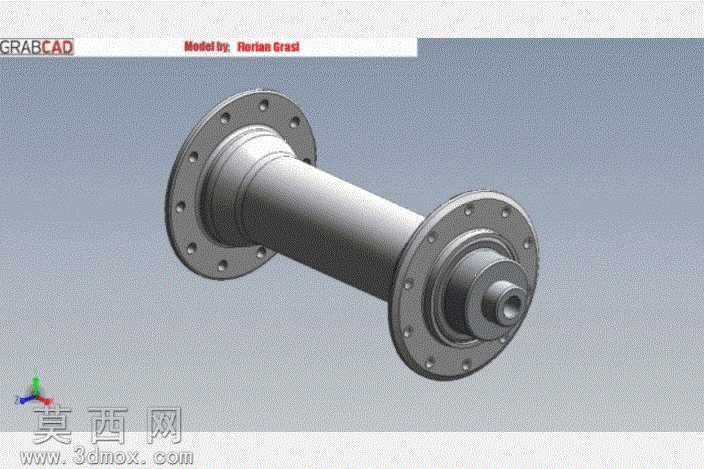

本作品为公路自行车前轮花鼓轮毂的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体采用自顶向下的设计思路，先确定花鼓的核心装配基准轴线，再依次拆分轴身、两端法兰盘、轴芯安装位等独立结构进行分步建模。建模阶段严格遵循公路自行车轮组的装配适配要求，轴身采用等径圆柱主体搭配两端过渡锥面的结构，既保证整体的抗扭刚性，又能合理控制零件自重，适配公路骑行的轻量化需求。两端的法兰盘采用对称式布局设计，每个法兰盘上均匀排布20个辐条安装孔，孔位的分度精度严格控制，确保辐条装配后张力均匀，避免轮组偏摆问题的出现，法兰盘与轴身的衔接处做了圆角过渡处理，有效降低应力集中风险，提升零件的长期使用疲劳强度。材质渲染阶段，主体花鼓结构采用哑光金属铝合金材质表现，还原了民用高端公路车花鼓常用的6061铝合金表面质感，金属表面做了细腻的磨砂纹理处理，没有过度夸张的反光效果，贴合真实零件的表面处理工艺，辐条孔边缘做了轻微的倒角细节表现，还原机加工零件的真实工艺特征。结构设计上，轴芯端预留了标准轴承安装位与端盖锁紧结构，可兼容常规公路车快拆轴芯的装配需求，两端法兰的盘径、孔位间距均参考市售主流公路轮组的通用规格设计，具备实际生产参考价值。整体建模过程中对所有装配特征做了参数化关联，后续可通过修改法兰孔数、轴身长度、轴芯直径等参数快速衍生不同规格的花鼓模型，适配不同轮径、不同辐条编法的公路车轮组设计需求，模型的细节还原度高，所有机加工倒角、装配让位槽等细节均有完整呈现，可用于产品结构验证、渲染展示、骑行装备设计参考等多种场景。
