便携式医用康复理疗仪外观结构三维设计

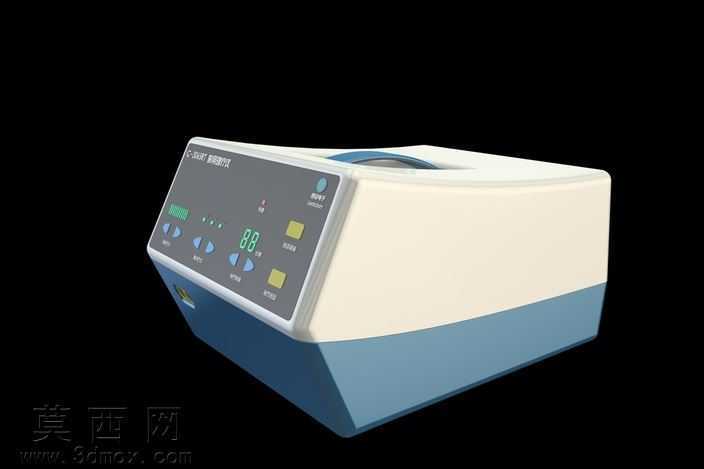

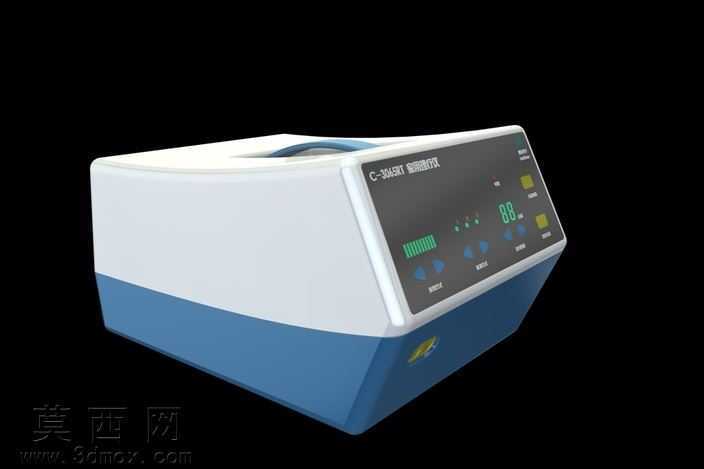

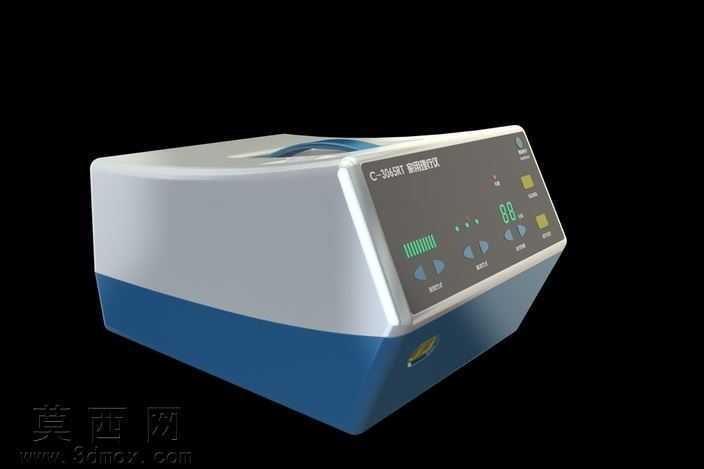

本作品为台式便携医疗理疗仪器的三维建模成果，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先从产品的人机交互使用需求出发，确定整体斜切式台式机身的基础轮廓，将机身拆分为上下双色壳体、顶部便携提手、前置操作面板、底部支撑脚垫四大核心结构模块，各模块间预留精准的装配卡扣与定位间隙，保证结构装配逻辑符合实际医疗设备的生产开模要求。建模过程中对操作面板区域做了精细化处理，精准还原了数码显示屏的安装槽位、功能调节按键的排布位置、状态指示灯的预留开孔，同时对面板上的印刷标识区域做了独立的曲面拆分，方便后续做外观贴图与丝印效果的呈现。材质与渲染阶段，针对医疗设备的专业属性做了材质区分：机身下半部分采用哑光医用级蓝色ABS塑料材质，调整材质粗糙度参数模拟磨砂防滑的触感效果，上半部分采用浅灰色高光耐污医用塑料材质，还原医疗设备易清洁消毒的表面特性；操作面板区域采用深灰色半透光PC材质，添加轻微的反光与漫反射参数，模拟真实设备面板的透光显示效果；顶部提手采用半透明软胶材质，添加轻微的凹凸纹理模拟防滑握持的触感，底部脚垫采用黑色橡胶材质，调整材质的摩擦系数参数还原防滑减震的特性。渲染阶段采用三点布光方案，主光源从斜上方45度投射，勾勒出机身的斜切轮廓线条，辅助光源从两侧补光消除结构暗部的死黑区域，背光源添加微弱的轮廓光突出机身与背景的层次感，同时开启环境光遮蔽效果，强化壳体拼接处、按键缝隙处的阴影细节，让整体渲染效果更具真实质感。设计思路上充分考虑医疗场景的使用需求，整体机身采用无尖锐棱角的圆角过渡处理，避免使用过程中磕碰划伤医护人员与患者，顶部集成的便携提手符合设备在不同诊疗室间转运的移动需求，前置倾斜的操作面板符合操作人员坐姿操作的视角习惯，所有操作按键与显示区域都布置在人员直视与手部易触碰的范围内，兼顾了产品的实用性与专业医疗设备的外观质感，模型的结构拆分完全符合注塑生产的分模逻辑，可直接用于后续的结构验证与外观手板制作参考。
