小型起重机双轮起重吊钩结构设计

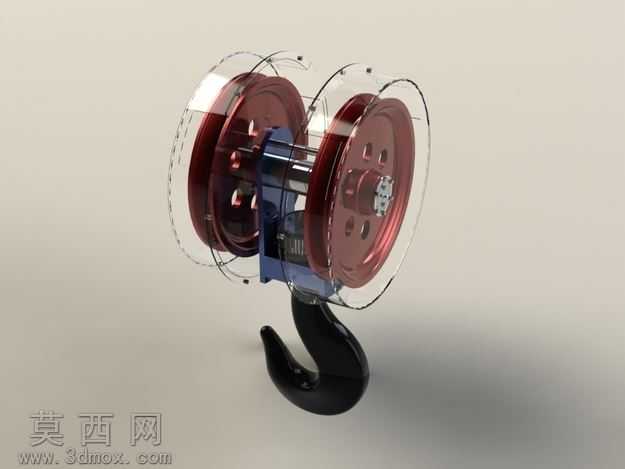

本作品为小型起重机配套的起重吊钩三维设计，整体采用模块化建模思路完成，完整还原了起重吊钩组的核心功能结构。建模过程中先从核心受力构件吊钩本体开始，依据起重作业的载荷分布特性，绘制吊钩的弯曲轮廓曲线，通过扫掠、放样特征生成带安全弧度的钩体结构，钩尖位置设计了防脱挡边的安装位，可配套防脱装置避免作业中吊索滑脱，钩体表面做了圆弧过渡处理，消除应力集中隐患，匹配起重作业的安全设计要求。中部的滑轮组结构采用双滑轮并列布局，建模时先绘制单个滑轮的轮槽截面，通过旋转特征生成带绳槽的滑轮主体，轮缘位置做了加厚处理，适配钢丝绳的缠绕导向需求，两个滑轮通过中部的滑轮轴串联安装，轴体两端设计了轴承安装位与定位轴肩，可配套滚动轴承降低滑轮转动的摩擦阻力，滑轮外侧加装了透明防护挡板，既可以直观观察内部钢丝绳的缠绕状态，也能避免作业中异物卷入滑轮组引发安全故障。滑轮组下方的吊钩连接座采用箱型焊接结构的建模逻辑，通过拉伸、切除特征生成连接架的主体结构，预留了滑轮轴的安装孔与吊钩的铰接孔，连接座与吊钩之间采用推力轴承衔接，保证吊钩可在承载状态下灵活转动，适配不同起吊角度的作业需求。渲染阶段针对不同构件的材质特性做了区分设置：滑轮主体采用暗红色防锈漆金属材质，还原起重设备配件的常规涂装效果，表面添加细微的漆面颗粒质感提升真实度；吊钩本体采用高强度合金钢发黑处理材质，表面设置哑光金属质感，体现承重构件的厚重可靠属性；连接座采用蓝色工程漆材质，与滑轮、吊钩形成清晰的视觉区分；外侧防护挡板采用透明聚碳酸酯材质，添加轻微的折射与反射效果，还原透明护罩的视觉特征。整体结构设计严格遵循起重吊具的受力逻辑，各部件的装配间隙、配合公差都在建模中做了对应设置，完整呈现了小型起重吊钩组的装配关系与功能特性，可用于起重机械的结构教学、配件选型参考以及相关设计方案的可视化展示。
