手动管子压力钳夹紧工装结构设计

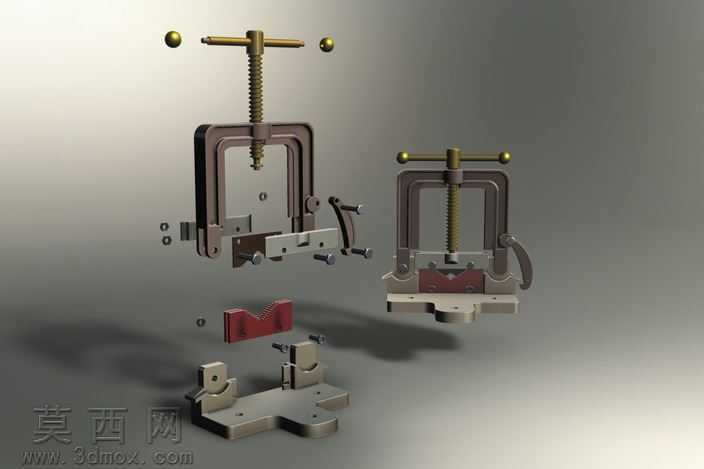

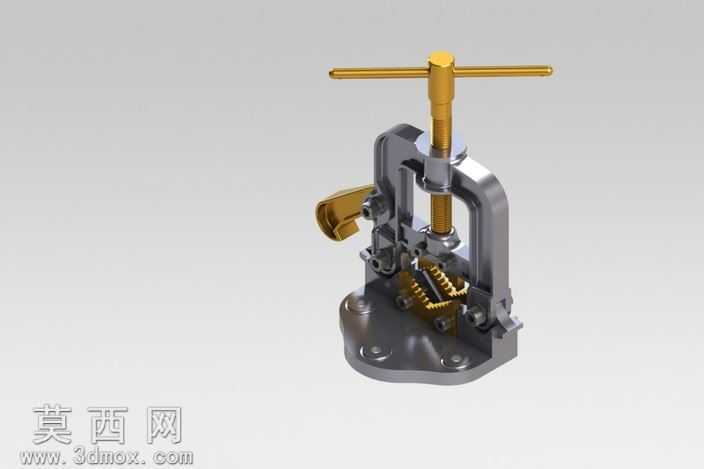

本作品为手动式管子压力钳三维建模作品，采用SolidWorks完成全参数化建模与装配验证，整体结构还原了管工夹持类工具的经典机械传动逻辑。建模过程中首先完成底座的基准定位，底座采用带安装孔的铸铁式结构设计，建模时通过拉伸凸台、圆角特征、沉头孔命令完成底座基体的构建，预留的四个安装孔可实现钳体在工作台面上的固定安装，保证夹持作业时的结构稳定性。主体框架采用C型开式结构，建模时通过两侧对称的支撑臂连接上部的丝杠螺母座与下部的固定钳口基座，保证整体受力的对称性，避免夹持过程中出现偏载变形。传动部分采用梯形丝杠副结构，上部配置T型转动手柄，建模时还原了梯形丝杠的牙型特征，丝杠下端连接活动压块，通过手柄的旋转运动转化为压块的直线进给运动，实现对管件的向下压紧动作。夹紧执行部分采用带V型齿纹的上下钳口设计，下钳口为固定在底座上的带齿V型座，上压块对应位置设置匹配的齿纹结构，建模时通过阵列特征还原钳口的防滑齿结构，保证夹持金属管件时具备足够的摩擦力，避免管件转动或滑脱。侧面设置快速锁紧手柄结构，通过偏心凸轮机构实现钳口的快速开合调整，建模时完成了偏心轮、锁紧手柄、连接销轴的运动配合验证，保证快速调整行程内的动作顺畅，无需全程转动丝杠即可适配不同管径的工件，大幅提升作业效率。材质渲染阶段，对主体铸铁结构赋予哑光灰铸铁材质，还原金属铸件的磨砂质感；对丝杠、手柄等传动受力件赋予黄铜与调质钢材质，区分不同功能部件的材质差异；对销轴、弹簧等小零件赋予弹簧钢材质，通过材质分层提升模型的真实感。装配过程中完成了全局干涉检查，验证了丝杠进给全行程、锁紧手柄转动全角度下各零部件无运动干涉，所有配合关系符合实际工装的运动逻辑，可直接用于工程教学演示、工装结构改进参考以及管工工具的数字化设计验证，完整还原了手动管钳的机械结构原理与实用功能特性。
