五辐镂空轻量化汽车轮毂三维设计

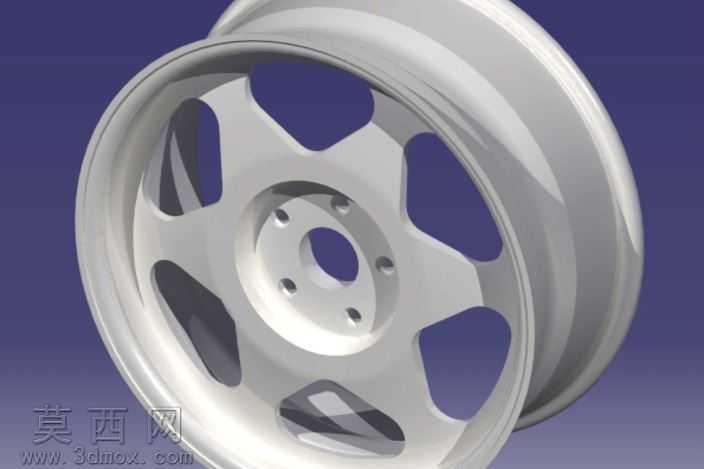

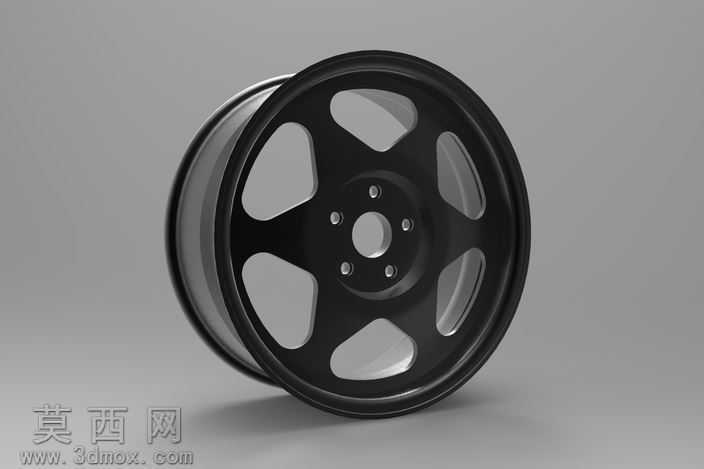

本作品为汽车轮毂的三维参数化设计模型，建模过程严格遵循乘用车铝合金轮毂的设计规范，以CATIA三维建模软件为载体完成全流程结构搭建。建模初期先确定轮毂的核心安装基准，以中心定位孔为坐标原点，精准排布五个螺栓安装孔的孔位，孔位分度圆直径、中心孔孔径均参考主流家用乘用车的轮毂安装标准设定，保证安装接口的通用性。轮辐部分采用经典的五辐大镂空造型设计，每根轮辐的曲面通过多段样条曲线拟合生成，从轮毂中心安装盘位置向外平滑过渡到轮辋边缘，轮辐截面做了渐变式厚度处理，靠近安装盘的受力集中区域厚度更大，向轮辋延伸的过程中逐步收窄变薄，既保证了轮毂整体的结构强度，又通过大尺寸镂空结构实现了轻量化设计目标，有效降低轮毂的非簧载质量，提升车辆行驶的操控响应表现。轮辋部分按照标准轮缘轮廓构建，精准还原了轮辋的胎圈座、凸峰等关键结构，保证后续与轮胎装配的贴合度，轮辋的壁厚设计兼顾了铸造工艺的成型要求与结构强度需求，避免出现壁厚突变导致的应力集中问题。模型的曲面构建全程采用G2连续过渡处理，轮辐与安装盘、轮辐与轮辋的衔接位置都做了圆角过渡处理，消除了尖锐棱角，既优化了视觉上的流畅质感，也避免了应力集中带来的结构失效风险。材质渲染阶段采用哑光银灰色金属材质模拟铸造铝合金的表面质感，调整材质的反射率与粗糙度参数，还原铝合金轮毂经机加工后的细腻金属光泽，渲染场景采用深紫色纯色背景突出轮毂主体，通过多角度光源布置展现曲面的光影变化，清晰呈现轮辐的镂空层次与曲面弧度。整个建模过程完全基于实体特征参数化搭建，所有结构尺寸均可通过参数调整快速修改，可直接用于后续的结构仿真分析、铸造工艺开模或者3D打印验证，适配汽车改装设计、零部件教学演示等多种使用场景，完整还原了量产铝合金轮毂的核心结构特征，造型兼顾运动视觉效果与实用结构性能。
