线束8腔注塑成型模具结构设计

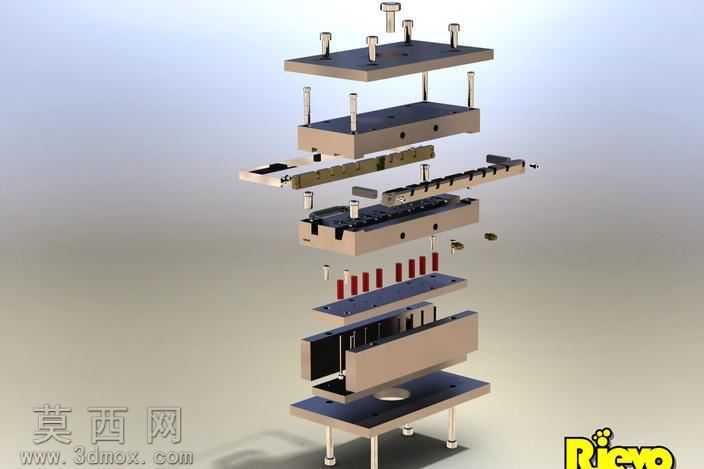

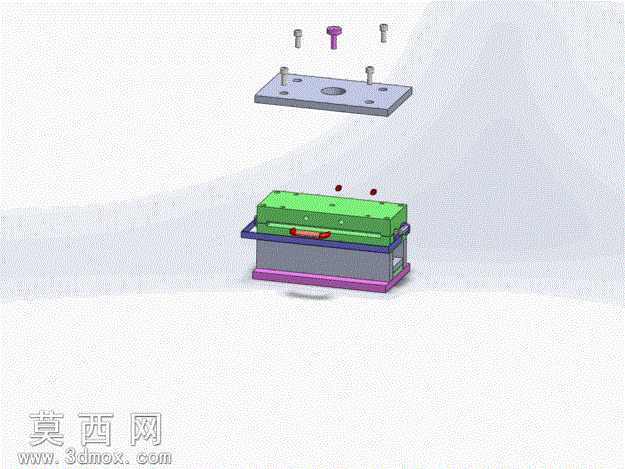

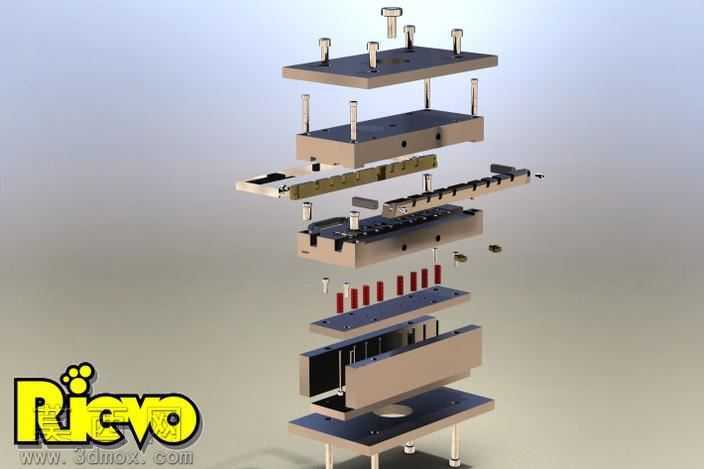

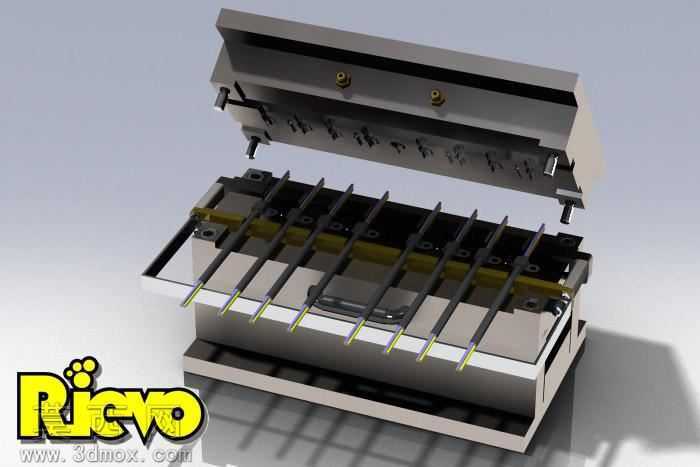

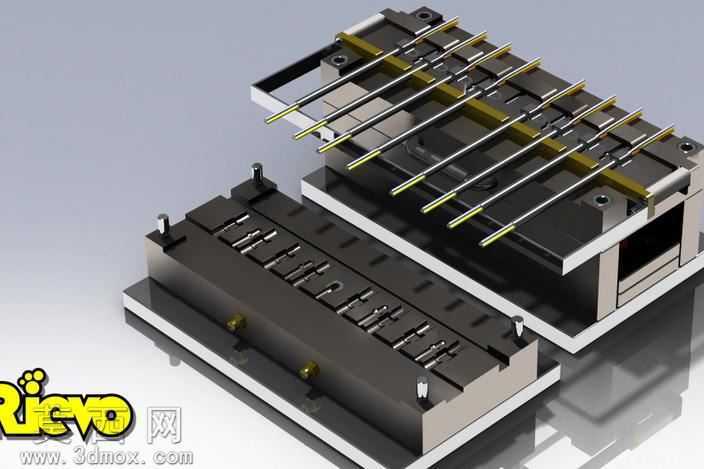

本作品为线束直接模压注塑成型的8腔注射模具三维结构，整体采用多层板叠装的标准冷冲注塑模架结构，通过三维建模软件完成全零件参数化设计，所有板件、导向件、成型镶件均按实际加工公差完成装配约束，可直观呈现模具开合模的完整动作逻辑。建模过程中首先梳理线束注塑的工艺需求：该模具用于水泵配套线束的端头注塑包胶，需一次成型8件产品，因此在分型面设计上采用水平中开式分型，将型腔、型芯分别布置在动定模侧的成型镶块上，保证开模后产品留于动模侧便于脱模。模型中清晰还原了模具的各层结构：最上层为定模座板，配套布置浇口套与定位圈，保证注塑机射嘴与模具流道精准对接；向下依次为定模板、流道板，流道采用平衡式布置，将熔融塑胶均匀分配至8个独立型腔，避免多腔成型出现充填不均的问题；中间层为型腔镶件与型芯镶件，镶件上加工有线束定位的卡槽，可在合模前预先放置待包胶的线束端头，保证注塑过程中线束不发生偏移，成型后包胶位置尺寸精准；再向下设置有顶出机构层，配套顶杆、复位杆，开模后可平稳将成型后的线束产品从型芯上顶出，避免产品变形；最下层为动模座板，配套支撑柱、导柱导套，导柱导套沿模架四角布置，保证合模过程中动定模精准对位，避免出现错模导致的产品飞边缺陷。渲染阶段对不同功能的零件赋予了差异化材质：模架板件采用调质钢材的哑光金属质感，导柱导套、顶杆等运动件采用光亮镀铬材质，流道、型腔区域做了半透明高亮处理，可清晰观察内部的流道走向与型腔轮廓，红色标识的为复位弹簧等弹性元件，直观区分各部件功能。设计过程中重点考虑了线束注塑的特殊需求：在型腔侧设置了专用的线束夹持密封结构，合模后可夹紧线束外皮，避免注塑过程中塑胶沿线束间隙溢出产生飞边；8个型腔沿模具中心对称排布，保证每个型腔的充填压力、冷却速度一致，提升同批次产品的成型一致性；冷却水道沿成型镶件周边布置，可快速带走塑胶熔融热量，缩短成型周期，提升生产效率。整体模型装配关系完整，无干涉错漏，可清晰展示多腔线束注塑模的完整结构原理，为同类模具的设计优化提供直观的三维参考。
