轻量化拐杖挂载杯架结构设计方案

　　这款挂载式杯架是专为助行拐杖开发的配套功能组件，主要面向行动不便的拐杖使用者，解决日常出行时随身饮品、小物件无处放置的痛点，常见于社区康复辅具配置、居家养老辅具改造、户外助行装备升级等场景，能让使用者无需额外手持容器，解放双手维持拐杖握持的稳定性，降低出行过程中因手持物品导致的重心偏移、持握不稳的风险。

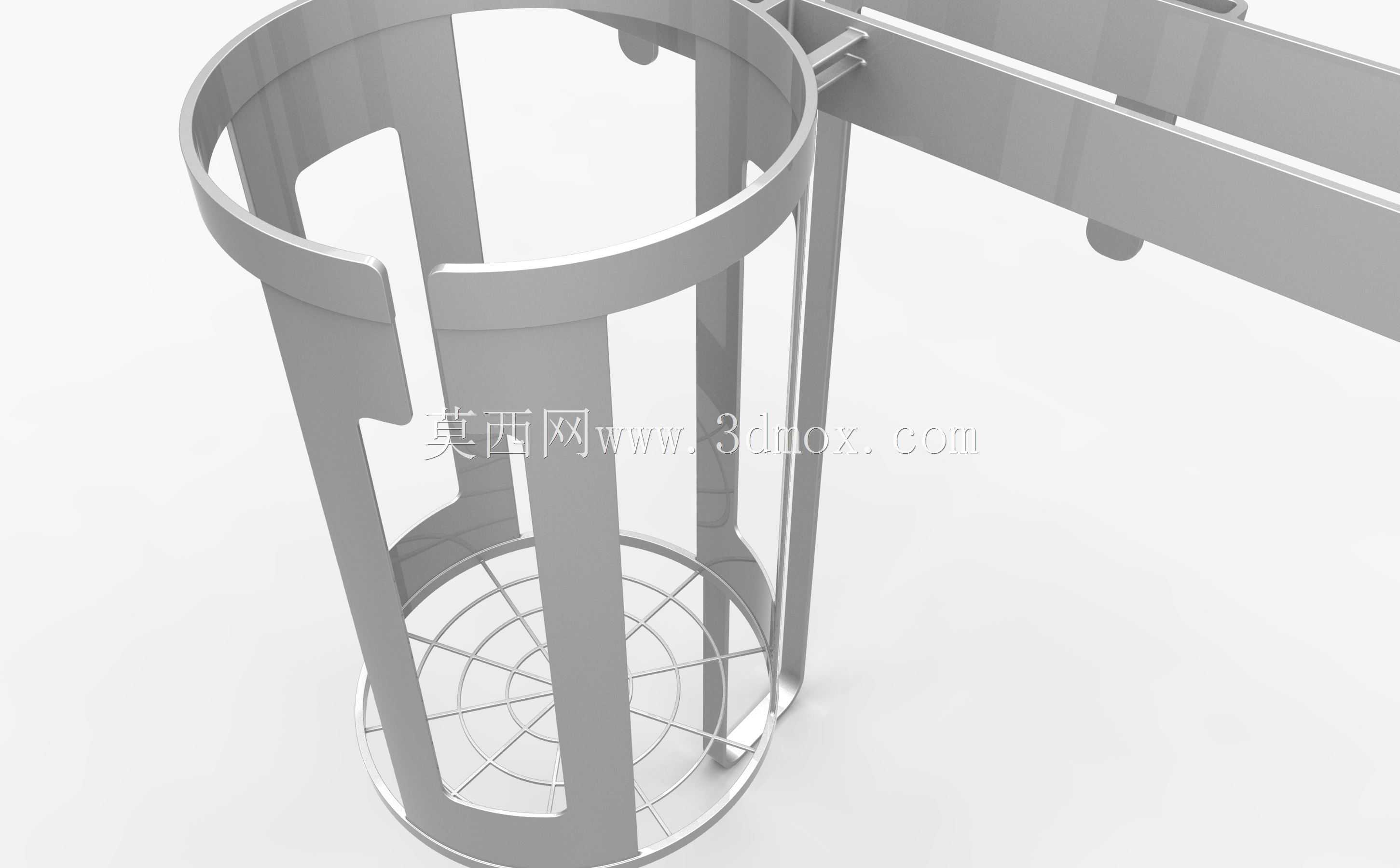

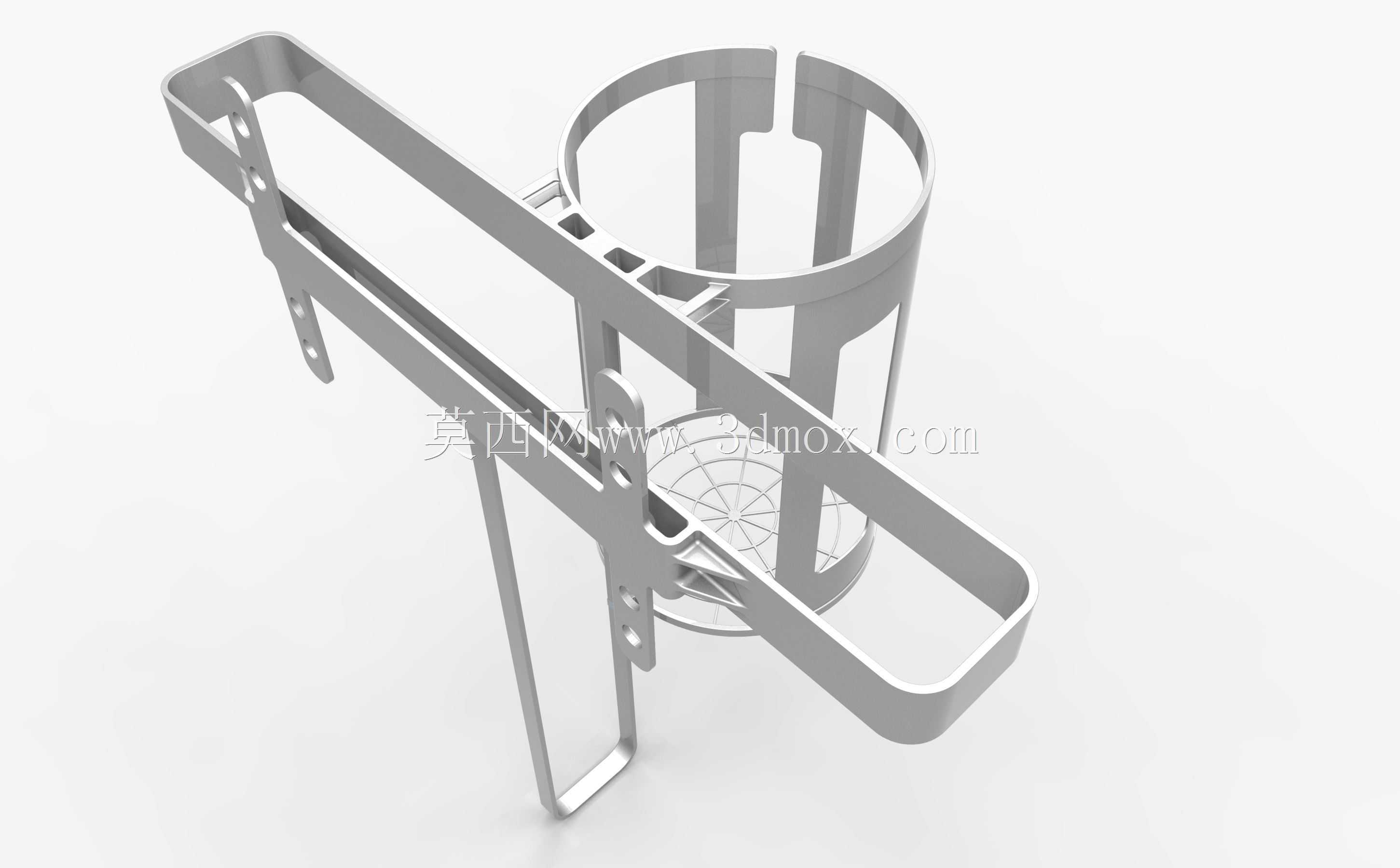

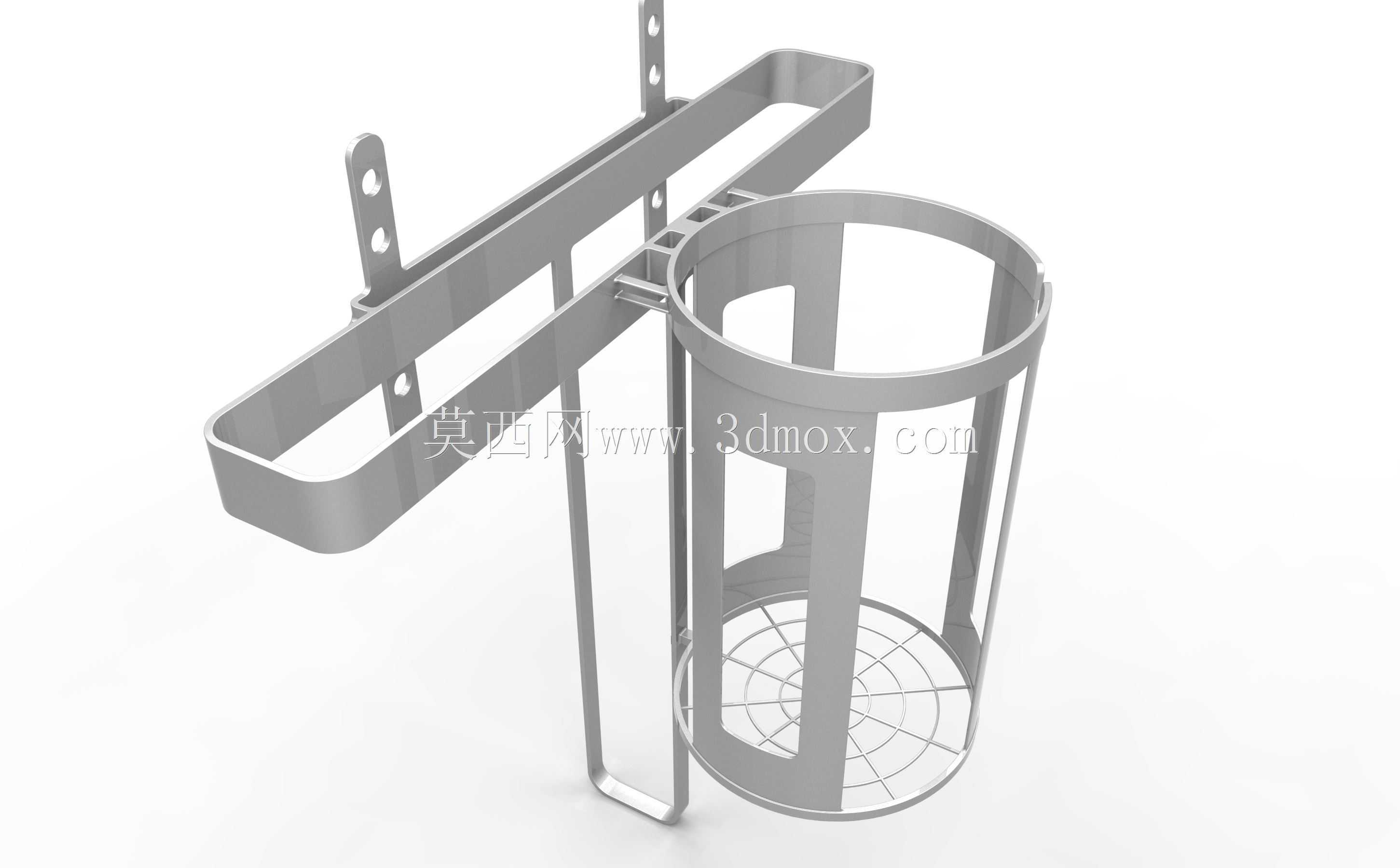

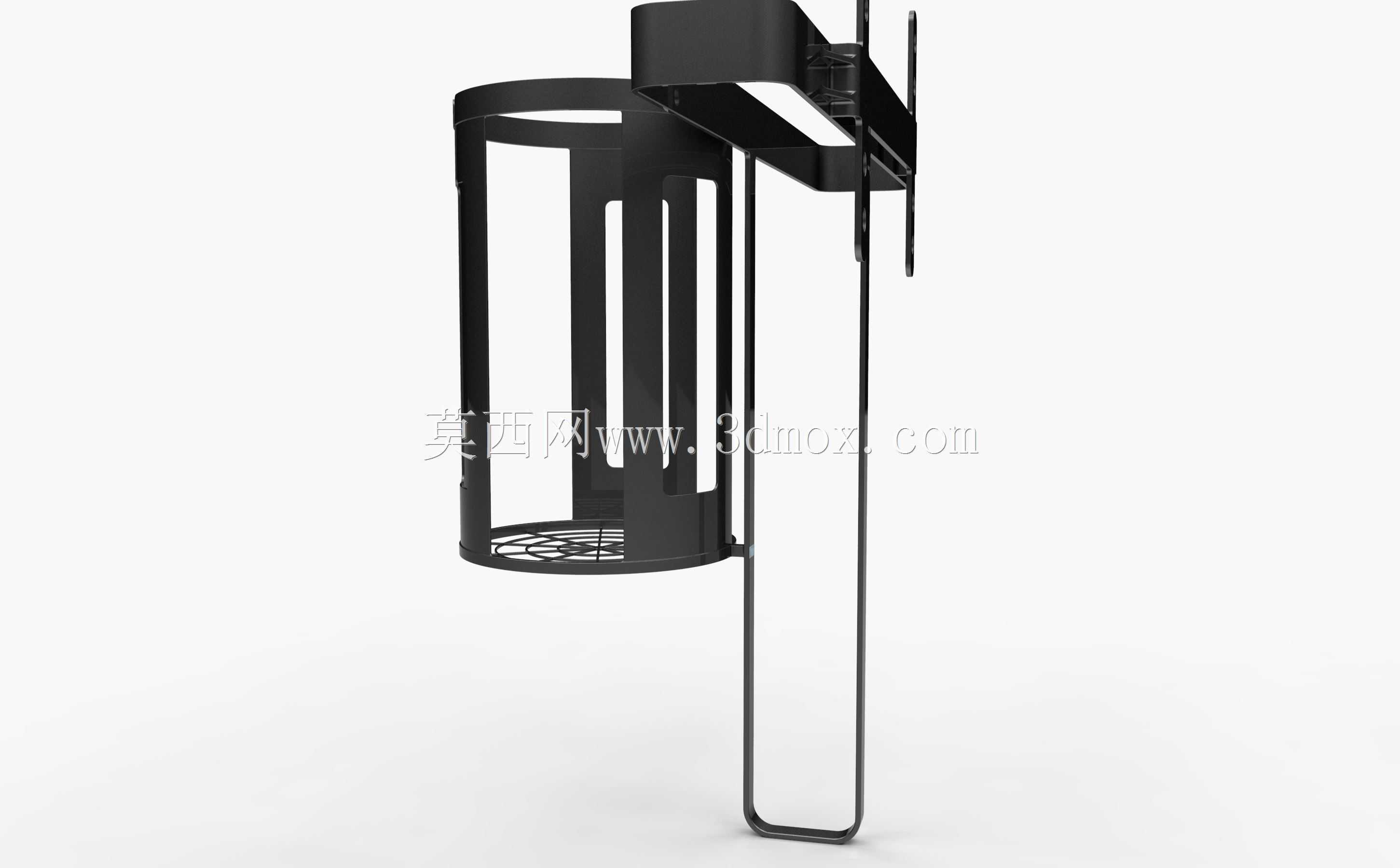

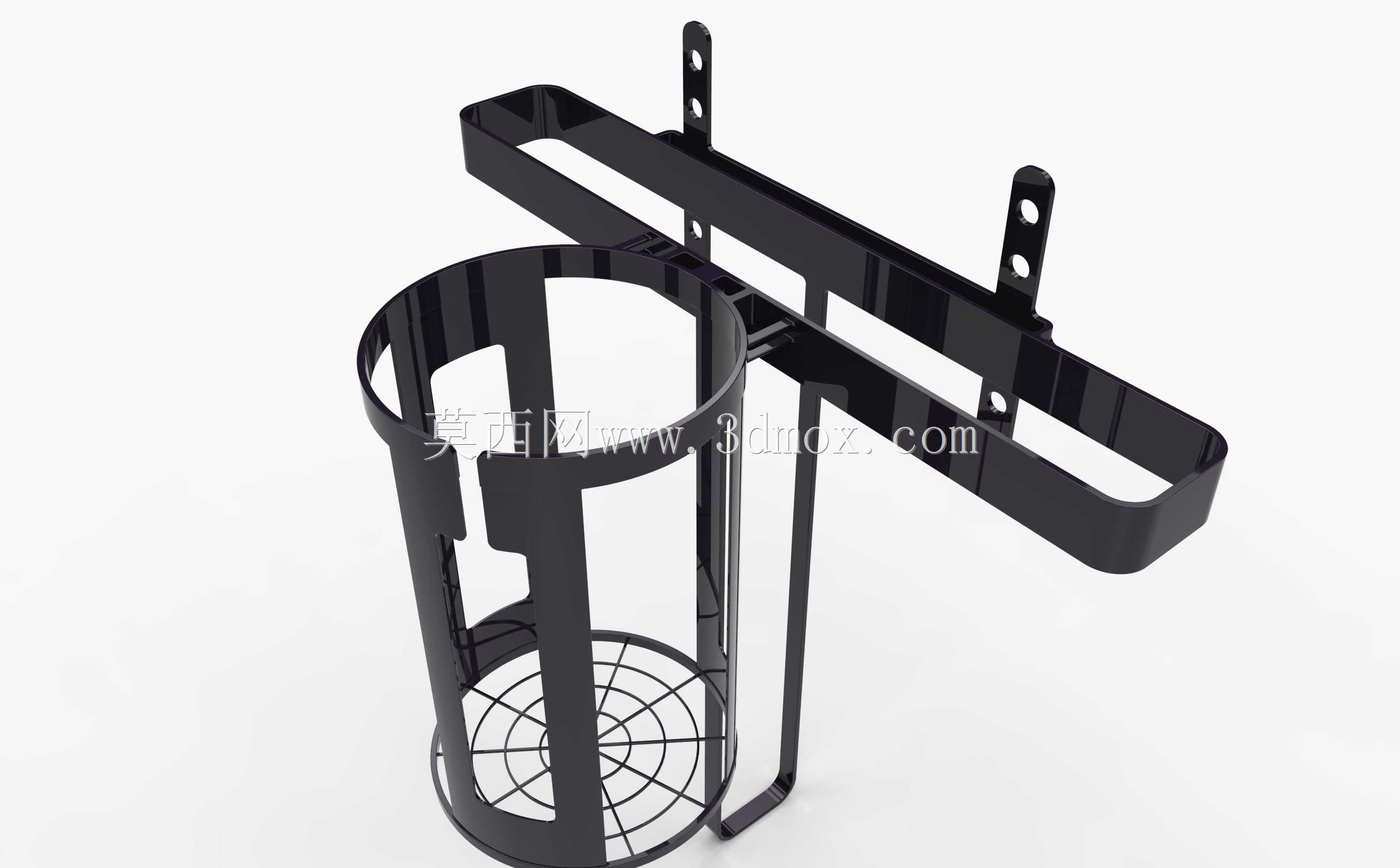

　　从结构功能来看，整个组件分为两个核心功能区，一侧是带镂空网格底的圆筒形置物腔，腔体采用多根竖向筋条搭配底部放射状网格的结构，既能够承托常规直径的水杯、保温杯，也能容纳折叠雨伞、小型收纳瓶等柱状随身物品，底部的镂空网格可以漏出不慎洒出的液体，避免腔体积水积灰，日常清理无需拆卸就能直接冲淋擦拭；另一侧是长条形的挂载固定基座，基座上预留了多组对称的安装孔位，孔位做了沉台处理，安装后紧固件不会突出基座表面剐蹭衣物或拐杖杆身，基座与置物腔之间通过横向连接筋做刚性衔接，连接位置做了圆弧过渡处理，避免应力集中导致的结构断裂。

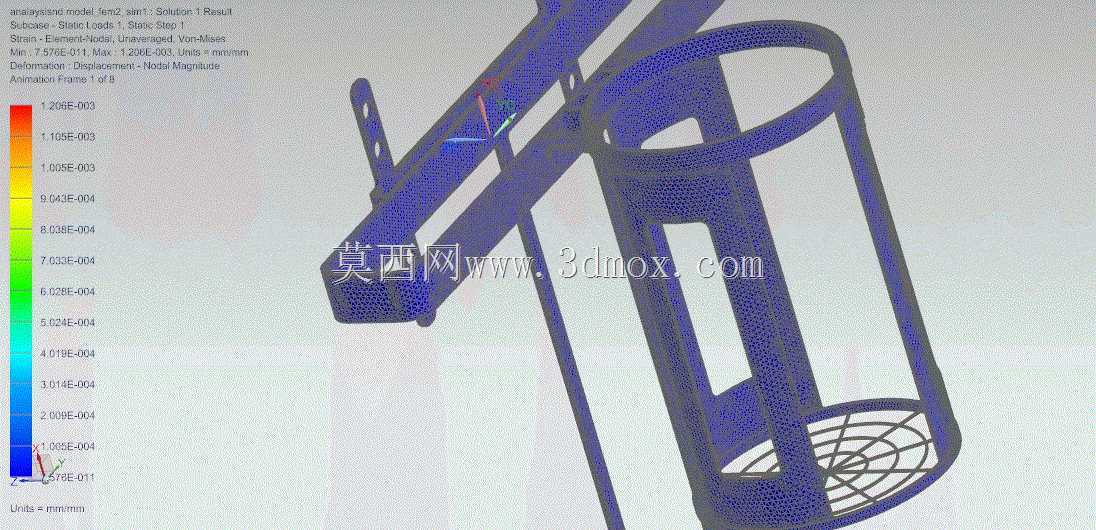

　　设计过程中优先围绕减重需求做结构优化，最初的实心腔体方案整体重量接近1.2kg，挂载在拐杖上会明显改变拐杖的原有重心，长时间使用会增加使用者的手臂负担，后续通过拓扑分析去掉了腔体侧壁的非受力区域，用等距分布的竖向筋条替代完整侧壁，同时在固定基座上开设多组减重孔，在保证结构强度的前提下将整体重量压缩到原方案的30%以内，挂载后对拐杖整体重心的影响控制在可接受范围内。结构强度验证阶段，分别针对日常使用中最常出现的垂直载荷、侧向剐蹭、颠簸振动三类工况做了校核，常规3kg垂直载荷下结构最大变形量不到0.2mm，完全满足日常放置水杯、雨伞的承重需求，即使遇到6kg的瞬时冲击载荷，结构应力也远低于常用金属材料的屈服强度，不会出现塑性变形或断裂，同时优化过程中特意控制了筋条的厚度与间距，避免为了过度减重削减受力位置的材料厚度，保证长期使用的结构可靠性。

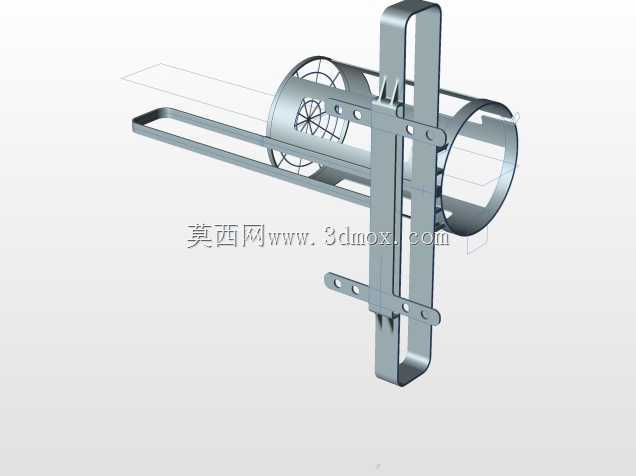

　　安装边界方面，固定基座的安装孔位采用通用化间距设计，能够适配市面上绝大多数管径的腋下拐杖、肘拐杖的竖杆安装位置，安装时只需通过配套的卡箍或紧固件穿过预留孔位，将基座固定在拐杖竖杆的中下部位置即可，不会干涉拐杖的高度调节结构、折叠结构，也不会影响拐杖底部防滑脚垫的正常使用；置物腔的开口高度做了特意控制，放置常规高度的保温杯时，杯口高度不会超过使用者的手部握持位置，取放物品时无需过度弯腰或抬手，符合日常使用的动作习惯，腔体边缘全部做了圆角钝化处理，没有尖锐棱角，取放物品时不会划伤手部或剐蹭背包、衣物。

　　实际使用过程中，这款配件不需要对拐杖本身做破坏性改装，拆装都很方便，使用者可以根据自身使用需求选择安装或拆卸，金属材质的结构相比塑料配件耐磨损、抗老化性能更好，长期户外使用也不会因为温度变化、紫外线照射出现脆化开裂的问题，腔体的镂空结构也能在雨天快速沥干水分，不会因为积水导致配件生锈或容器底部打滑。
