注塑成型舞台聚光灯壳体结构设计

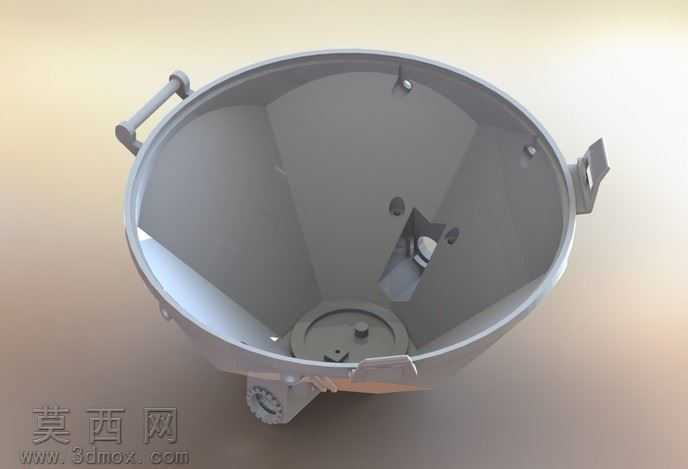

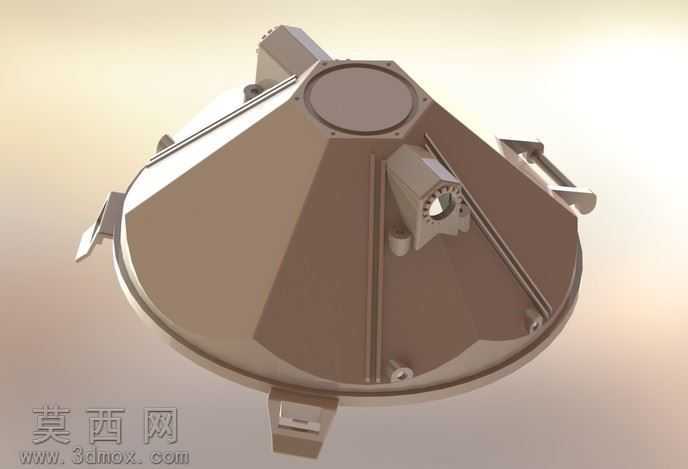

该作品为舞台聚光灯的注塑成型壳体三维模型，建模阶段围绕灯具的实际使用需求展开结构设计，整体采用一体化注塑成型的思路构建主体轮廓，适配舞台灯光设备的装配逻辑。模型主体呈现带切角的类扇形腔体结构，曲面过渡顺滑无突兀棱角，既满足注塑生产的脱模要求，也适配聚光灯内部反光杯、光源组件、驱动模块的安装空间预留。壳体表面设计有多处加强筋结构，沿腔体受力方向排布，在不增加壳体壁厚的前提下提升整体结构强度，避免注塑成型后出现翘曲变形，同时减轻成品整体重量，适配舞台灯具吊装、移动使用的场景需求。壳体上预留了多处安装位，包括侧面的卡扣式固定耳、顶部的光源调节座安装孔、端部的接线端预留槽，所有安装位的尺寸公差均按照注塑件装配标准设定，卡扣结构设计有合理的拔模斜度，保证生产时可顺利脱模，装配时可实现快速卡接固定，减少螺丝使用量，提升装配效率。建模过程中对壳体的壁厚做了均匀化处理，整体壁厚控制在注塑工艺合理区间，避免出现壁厚差过大导致的缩痕、填充不足等成型缺陷，转角位置全部做圆角过渡，减少应力集中问题，提升壳体的抗冲击性能。渲染阶段采用哑光黑色工程塑料材质，还原舞台灯具壳体常用的阻燃ABS材质质感，表面做细微的磨砂纹理处理，既可以减少舞台使用时的反光干扰，也能提升壳体表面的耐刮擦性能。模型还预留了散热相关的结构位，对应内部光源的散热路径设计，保证灯具长时间工作时的热量可顺利导出，同时壳体的密封结构做了适配设计，可满足舞台演出场景下的基础防尘要求，适配室内外不同演出环境的使用需求。整体结构设计兼顾注塑生产的工艺可行性与舞台灯具的实际使用功能，各部件的装配关系清晰，可直接用于注塑模具开发的参考，也可用于舞台灯光设备的装配模拟验证。
