带一字槽加强筋直角支撑角板

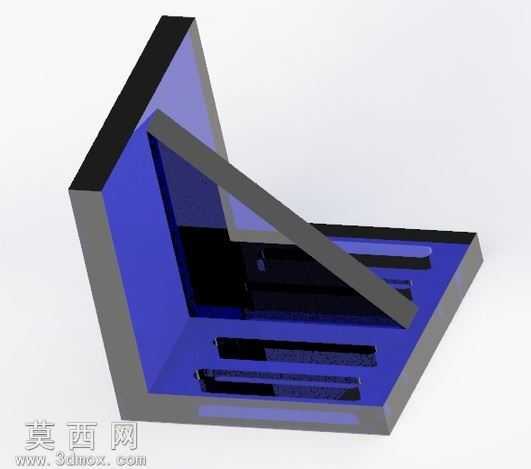

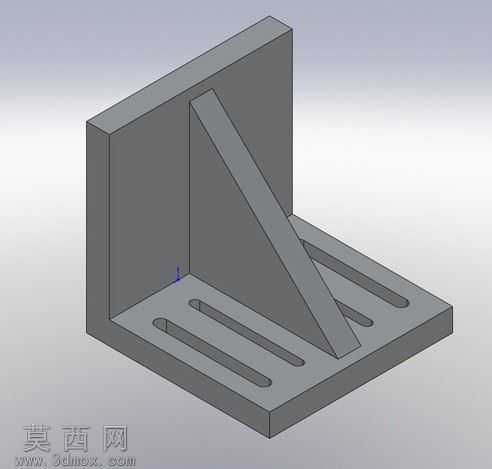

本作品为直角支撑类角板构件，采用三维参数化建模方式完成整体结构设计，建模过程中以正交基准面为定位基础，首先绘制水平底板与竖直立板的基础轮廓草图，通过拉伸凸台命令生成两块互相垂直的板状基体，保证两板接合面完全贴合无错位，形成L型的基础支撑框架。为提升角板整体的抗弯折、抗形变能力，在水平底板与竖直立板的直角夹角区域，设计了三角形截面的加强筋结构，加强筋两侧分别与立板内侧面、底板上表面完全贴合，通过筋特征命令生成实体，有效分散直角连接处的应力集中，提升构件整体承重能力与结构稳定性。在水平底板上设计了三条平行的一字型通槽，槽体沿底板长度方向均匀排布，建模时先在底板上表面绘制槽的封闭轮廓，通过拉伸切除命令贯通底板厚度，槽体两端设计为圆弧过渡，避免直角处产生应力集中，同时一字槽结构可方便安装时调整紧固件的固定位置，适配不同安装孔位的固定需求，提升构件的安装适配性。建模完成后对所有棱边进行了微小圆角处理，避免尖锐边角带来的加工与安装风险，整体材质设定为常用结构钢，渲染时采用哑光金属质感，清晰呈现各部分结构的轮廓与衔接关系，所有结构尺寸均遵循机械设计通用规范，板厚、筋厚、槽宽等参数匹配常规五金支撑件的尺寸标准，既保证结构强度满足使用需求，也兼顾了加工可行性与安装便捷性，可直接用于设备机架直角连接、工装台面支撑加固等场景的结构参考。
