工业传动滚子链结构三维建模作品

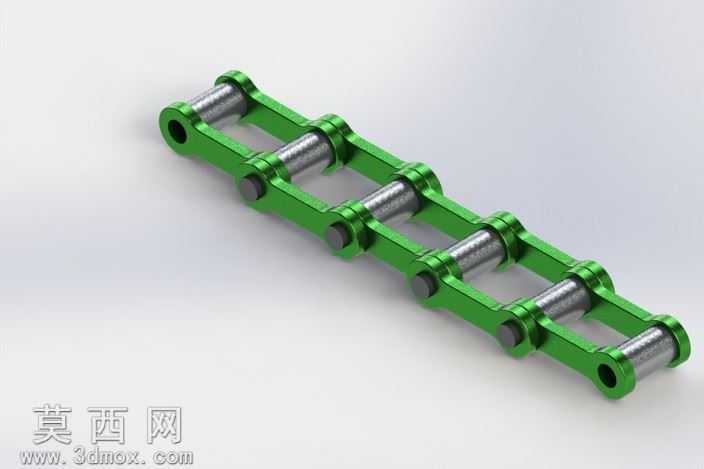

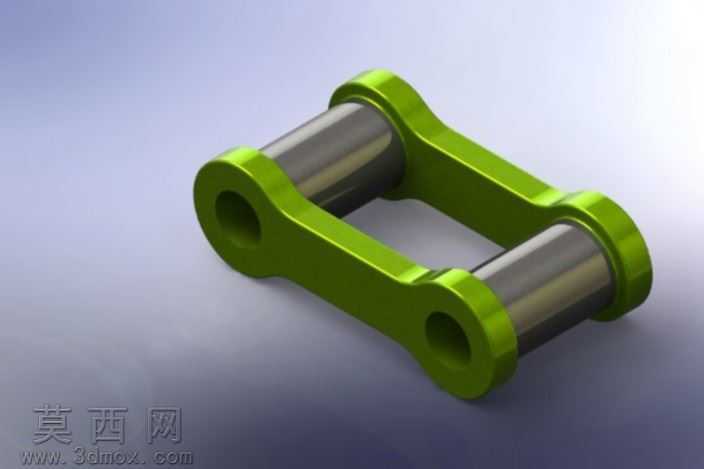

本作品为工业传动用滚子链的三维参数化建模成果，建模过程严格遵循机械设计标准中滚子链的尺寸规范，先从单个链节的基础特征搭建入手，通过草图绘制精准勾勒外链板、内链板的轮廓曲线，对链板两端的销轴孔、套筒安装位进行同轴度约束，保证各装配基准的位置精度。建模时将外链板、销轴设置为一个子装配体，内链板、套筒、滚子设置为另一子装配体，通过同轴配合、端面贴合配合完成单个链节的组装，再通过线性阵列配合相邻链节的铰接关系，还原链条可灵活弯折的传动特性，避免建模后出现链节锁死、转动卡滞的问题。材质渲染阶段，对外链板与内链板赋予亮面绿色金属漆材质，调整材质的粗糙度参数模拟工业链条表面的喷塑防护层质感，对销轴、滚子部分赋予抛光不锈钢材质，调整金属反射强度与高光范围，还原金属零件表面的冷冽光泽，同时对链板边缘做微小的倒角处理，避免尖锐棱边带来的不真实感，渲染时采用柔和的侧上方打光，突出链节之间的层级结构与装配缝隙，让整体模型的立体感更强。设计过程中重点还原了滚子链的核心传动结构：滚子可绕套筒自由转动，能在与链轮啮合时减少摩擦磨损，内外链板通过销轴铰接实现链条的挠性传动，各零件的尺寸比例严格参照标准滚子链的参数设定，保证模型可直接用于传动结构的运动仿真演示，也可作为输送设备传动系统设计的参考素材，建模时对各零件做了独立的特征分组，方便后续根据不同使用场景调整链节数量、修改链板尺寸参数，适配不同的传动间距与负载需求。
