2毫米铝表专用折弯加工设备结构设计

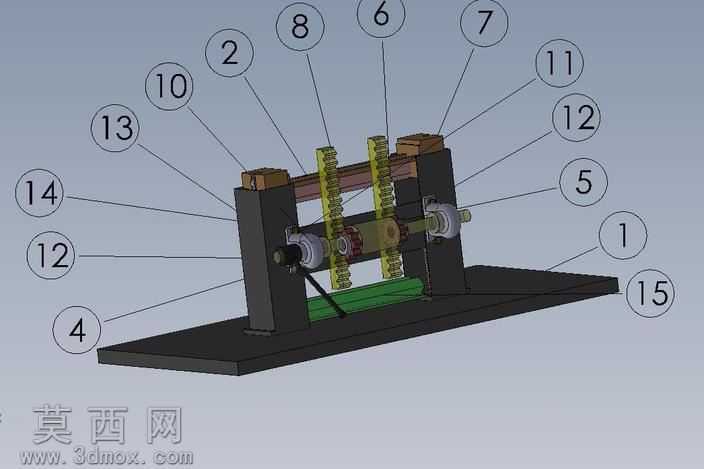

本作品为针对2毫米厚度铝表工件设计的专用折弯设备三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对每一处装配结构都做了干涉检查，确保各运动部件无碰撞、装配关系符合实际加工装配逻辑。模型渲染阶段采用哑光金属材质模拟机架的铸铁质感，传动部件赋予调质钢的金属光泽，待加工铝件采用阳极氧化铝的哑光银材质，工作台面做发黑处理的材质表现，整体渲染效果清晰区分不同功能部件，直观展现设备的结构层次。从结构设计来看，设备采用卧式双立柱支撑结构，底部为整块加厚安装底板，保证设备工作时的整体刚性，避免折弯过程中出现机架形变影响加工精度；两侧立柱上安装有同轴的传动转轴，转轴通过轴承座与立柱连接，保证转动顺畅无卡滞；转轴上安装有折弯成型辊组，辊组采用多段式可调设计，可根据铝表的折弯尺寸调整辊轮间距，适配不同规格的铝表折弯需求；设备中部设置有工件定位平台，平台表面做防滑处理，同时配备可调节的定位挡块，能够快速定位待加工铝件，保证每次折弯的尺寸一致性；传动部分采用齿轮齿条啮合结构，将动力传递至折弯辊组，实现平稳的折弯动作，齿条外侧安装有防护导向架，避免齿条运行过程中出现偏移，同时防止加工碎屑落入传动副造成磨损；设备还设置有行程限位结构，可根据折弯角度需求调整限位位置，精准控制铝件的弯曲角度，避免过弯造成工件报废。设计思路上，针对2毫米铝材质塑性较好、折弯回弹量小的特性，摒弃了大型折弯机的复杂液压结构，采用机械式传动结构，既降低了设备制造成本，又能满足小尺寸铝表工件的批量折弯加工需求，整体结构紧凑，占地面积小，操作维护简便，适合小型五金加工场景使用，建模过程中对所有标准件都采用实际规格参数建模，包括轴承、紧固件、齿轮等部件均可直接导出工程图用于生产加工，模型的装配层级清晰，可快速完成爆炸视图制作，用于设备的装配指导说明。
