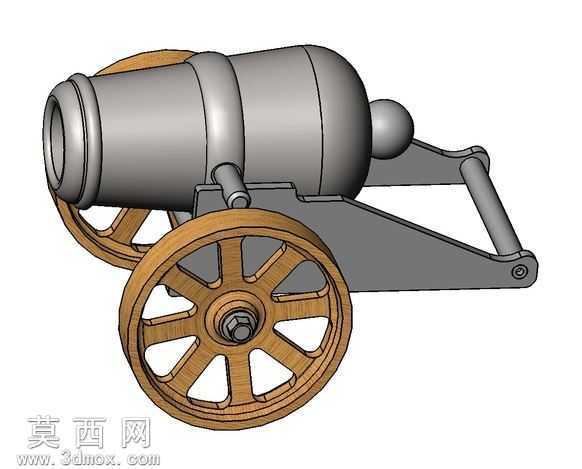

复古轮式加农炮仿古火炮三维建模作品

本作品为复古轮式加农炮的三维建模成果，建模过程依托三维设计软件完成全参数化构建，完整还原了近代轮式加农炮的经典结构与外观特征。建模阶段首先梳理老式加农炮的结构逻辑，将整体拆分为炮身主体、轮式炮架、木质辐条轮、连接销轴、尾架拖臂五个核心模块，逐一进行特征绘制与结构搭建。炮身部分采用旋转凸台特征构建整体柱形炮管，精准还原炮口加厚段、药室膨大段、尾珠结构的比例关系，炮身表面做光滑过渡处理，还原铸铁炮身的厚重金属质感，炮身两侧的炮耳轴采用凸台拉伸特征制作，保证与炮架支座的装配间隙符合实际结构逻辑。炮架部分采用钣金与实体特征结合的方式构建，两侧拖臂做等厚拉伸处理，前端设置炮耳轴的铰接支座，后端设置拖行握杆结构，拖臂之间设置横向加强筋，还原老式铸铁炮架的结构强度特征，所有铰接位置均做圆角过渡处理，避免尖锐棱角，还原实际铸件的工艺特征。行走部分的木质辐条轮是建模的细节重点，首先绘制轮缘、轮毂的旋转轮廓生成基础轮体，再通过阵列特征生成八根辐条结构，辐条与轮缘、轮毂的连接位置做圆弧过渡，还原实木车轮的拼接结构，轮毂中心设置金属轴套与固定螺栓结构，螺栓头做六角特征还原标准件细节。材质渲染阶段，炮身与炮架金属部件赋予哑光铸铁材质，调整粗糙度参数还原老旧金属的磨砂质感，边缘位置做轻微磨损做旧效果；木质车轮赋予深棕色实木材质，添加自然木纹纹理贴图，调整凹凸参数还原木材的肌理感，金属轴套与螺栓赋予亮面熟铁材质，与木质部分形成鲜明质感对比。整体装配阶段严格按照实际结构做同轴心、重合配合，保证炮身可绕炮耳轴做俯仰动作，车轮可绕轮轴自由转动，还原火炮的实际活动结构。设计过程中参考了大量近代轮式加农炮的实物史料，调整各部分比例避免结构失真，在保证外观还原度的同时简化了不必要的内部复杂结构，让模型既具备展示价值，也可用于古兵器科普、文创设计等场景的二次开发，整体模型布线规整，特征参数可编辑，可根据需求调整尺寸比例或拆解为单独零件用于3D打印制作。
